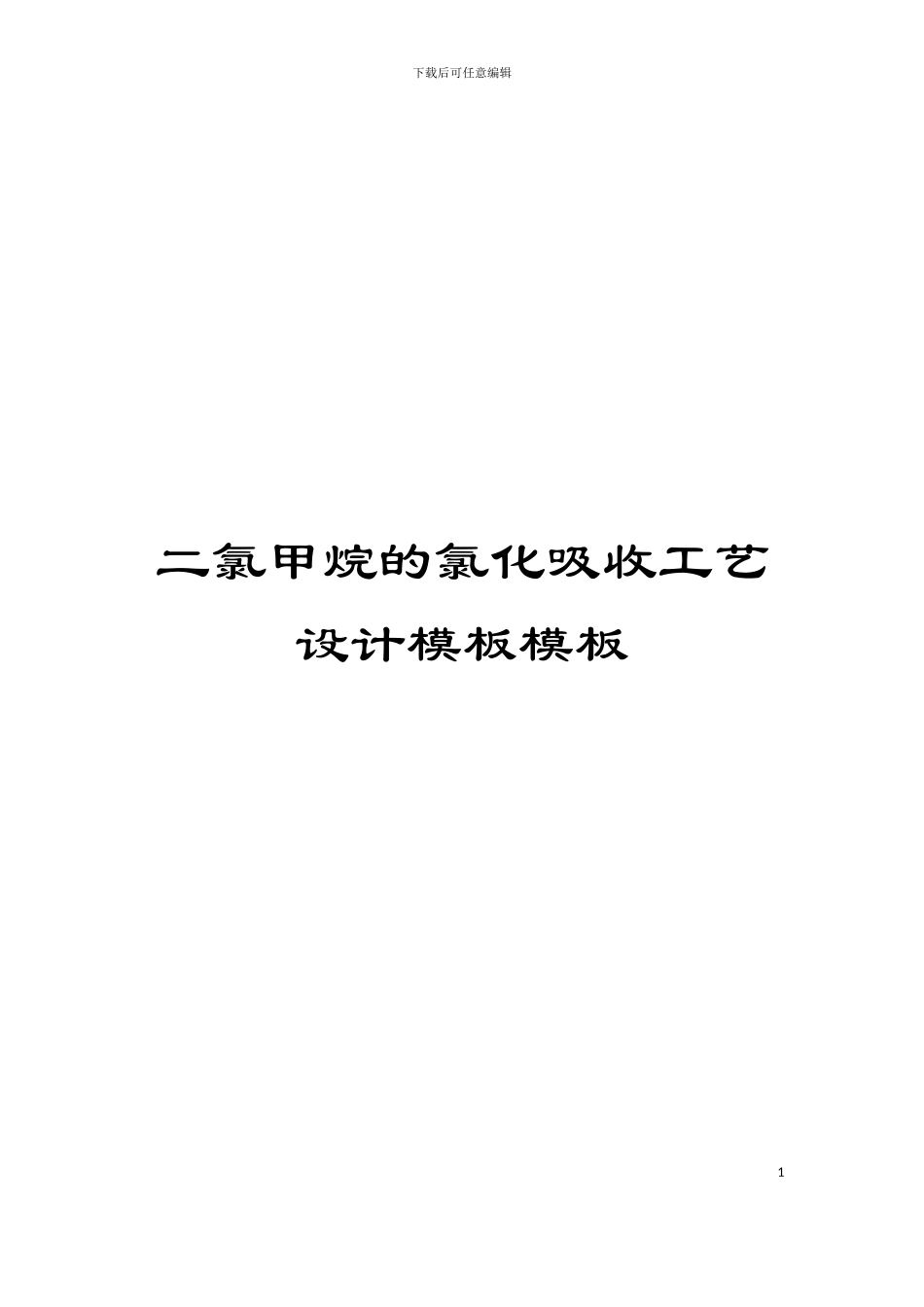

二氯甲烷的氯化吸收工艺设计模板模板

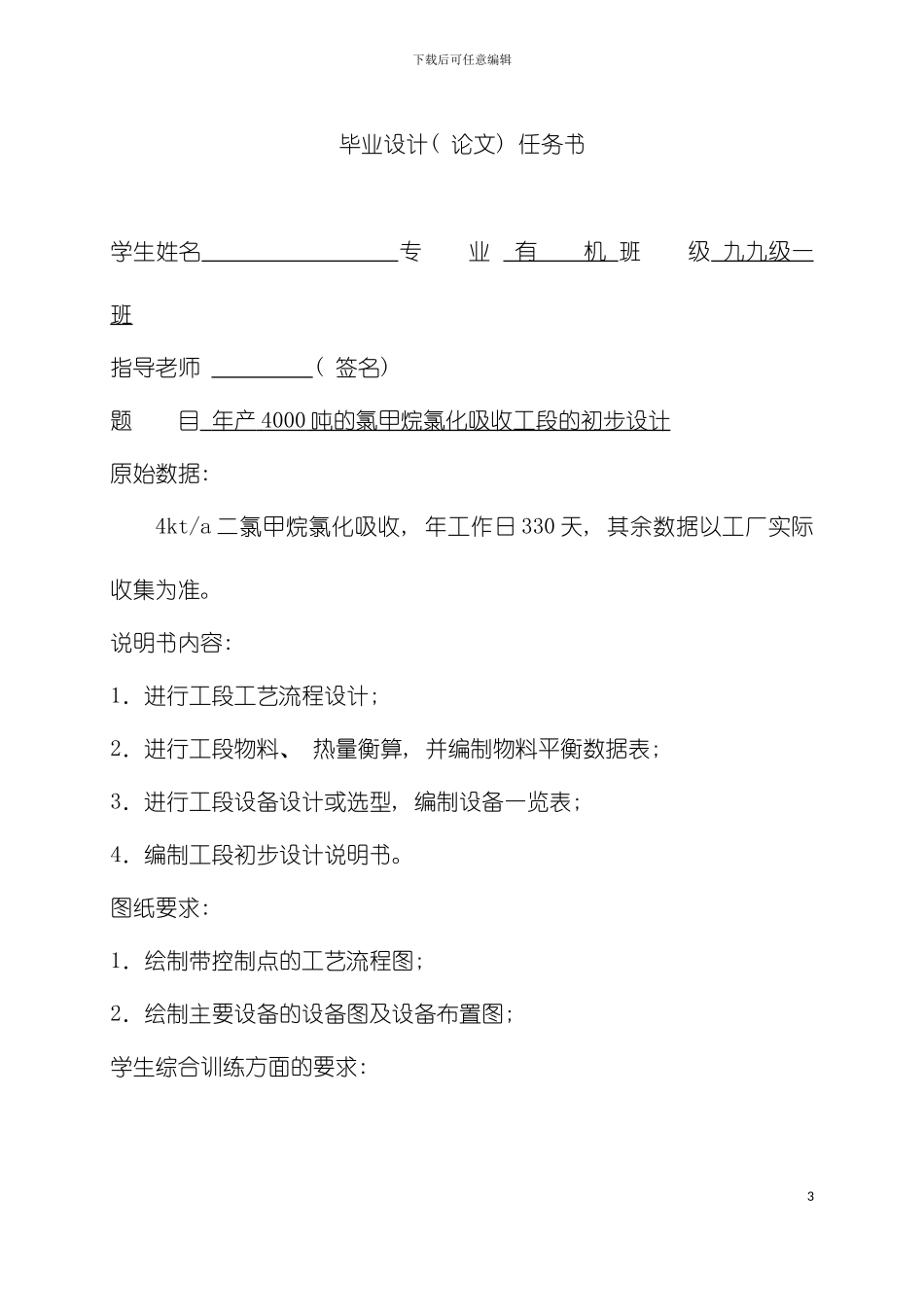

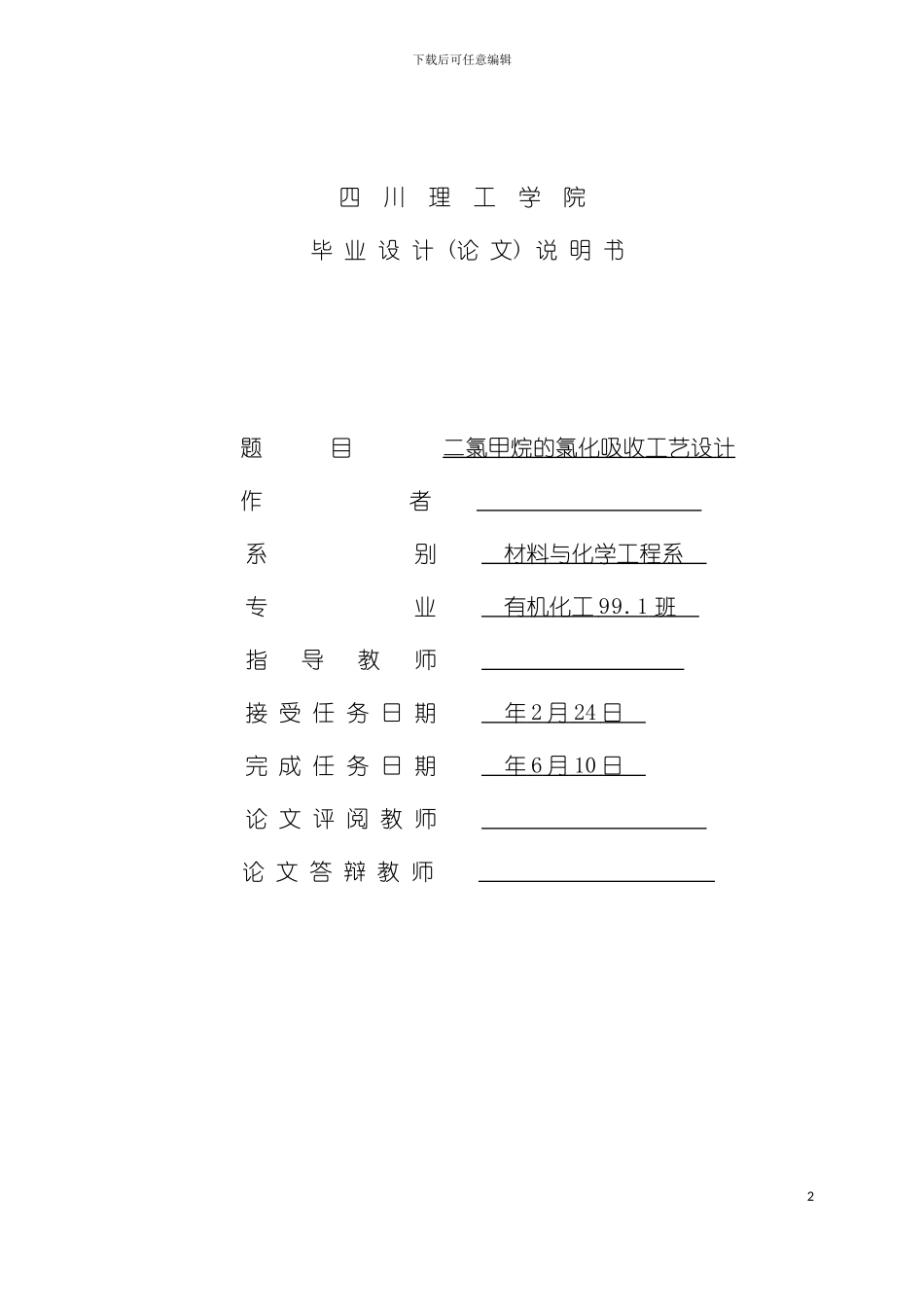

下载后可任意编辑二氯甲烷的氯化吸收工艺设计模板模板1下载后可任意编辑 四 川 理 工 学 院 毕 业 设 计 (论 文) 说 明 书题 目 二氯甲烷的氯化吸收工艺设计作 者 系 别 材料与化学工程系 专 业 有机化工 99.1 班 指 导 教 师 接 受 任 务 日 期 年 2 月 24 日 完 成 任 务 日 期 年 6 月 10 日 论 文 评 阅 教 师 论 文 答 辩 教 师 2下载后可任意编辑毕业设计( 论文) 任务书学生姓名 专 业 有 机 班 级 九九级一班指导老师 ( 签名) 题 目 年产 4000 吨的氯甲烷氯化吸收工段的初步设计 原始数据: 4kt/a 二氯甲烷氯化吸收, 年工作日 330 天, 其余数据以工厂实际收集为准。说明书内容: 1．进行工段工艺流程设计; 2．进行工段物料、 热量衡算, 并编制物料平衡数据表; 3．进行工段设备设计或选型, 编制设备一览表; 4．编制工段初步设计说明书。图纸要求: 1．绘制带控制点的工艺流程图; 2．绘制主要设备的设备图及设备布置图; 学生综合训练方面的要求: 3下载后可任意编辑完成期限: 2 月 24 日至 5 月 23 日教研室主任: ( 签名) 6 月 2 日4下载后可任意编辑第一章 总论1 概述1.1.1 产品的物理化学性质一.产品的物理性质二, 三氯甲烷都是无色透明不分层液体, 在氧气中易爆炸, 其具体物理性质如下表: 表 1—1名称单位 产 品二氯甲烷三氯甲烷分子量84.94119.39外观无色透明不分层液体无色透明不分层液体分子式CH2Cl2CHCl3沸点℃40.461.3液体比重D4201.3261.489蒸汽比重2.934.13蒸汽密度g/l3.304.36汽化潜热Cal/g78.759.3液体比热Cal/g.℃0.2880.234蒸汽比热Cal/g.℃0.1550.142在水中溶解度g/100g 水1.320.79临界压力Kg/cm260.953.85下载后可任意编辑临界温度℃237263.4临界密度0.4270.500冰点℃-96.7-61.3在空气中爆炸范围V%13.0~18.0在氧气中爆炸范围V%13.0~18.0二．产品的化学性质1．二氯甲烷二氯甲烷在四种甲烷氯化物中对热分解和水解的稳定性仅次于一氯甲烷。在干燥空气中最低的热解温度是 120OC, 热解温度随水含量增加而降低, 热解主要生成氯化氢和微量光气。在 300—450oC, 有铁和金属氯化物存在时, 在气相中二氯甲烷有焦化倾向, 会生成黑色的固体聚合物。二氯甲烷进一步氯化得到三氯甲烷和四氯化碳外, 还具有下面一些化学性质。（1） 氧化铜触媒存在下, 与空气作用生成光气 触媒 CH2Cl2+O2 COCl2+H2O ...
