五层框架多层脚手架施工综合方案

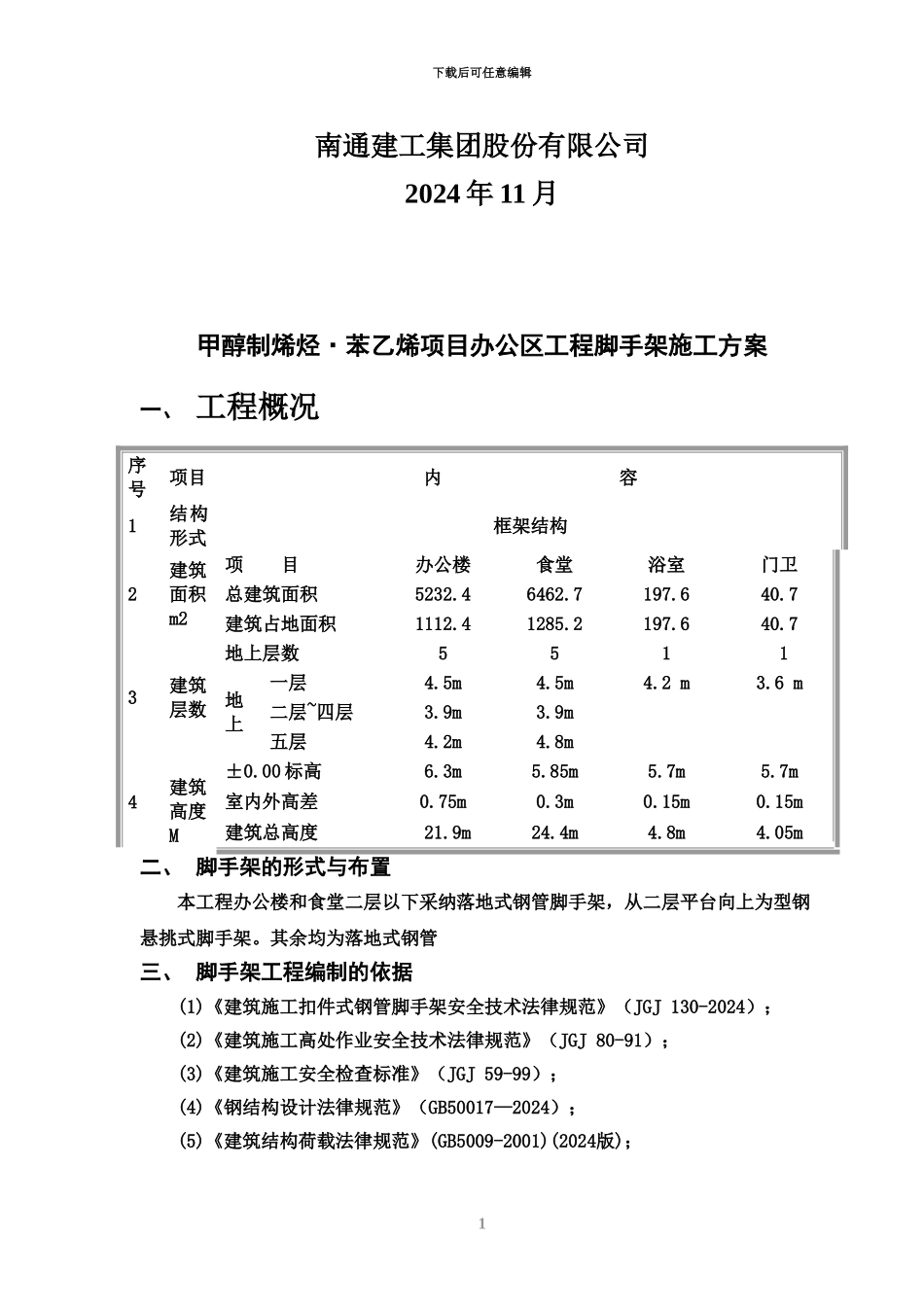

下载后可任意编辑五层框架多层脚手架施工综合方案甲醇制烯烃·苯乙烯项目办公区工程脚 手 架 工 程 施 工 方 案编 制： 审 核： 安全审核： 审 定： 下载后可任意编辑南通建工集团股份有限公司2024 年 11 月甲醇制烯烃·苯乙烯项目办公区工程脚手架施工方案一、 工程概况序号项目内 容1结构形式框架结构2建筑面积m2项 目办公楼食堂浴室门卫 总建筑面积5232.46462.7197.640.7建筑占地面积1112.41285.2197.6 40.73建筑层数地上层数551 1地上一层4.5m4.5m4.2 m3.6 m二层~四层3.9m3.9m 五层4.2m4.8m4建筑高度M±0.00 标高6.3m5.85m5.7m5.7m室内外高差0.75m0.3m0.15m0.15m建筑总高度 21.9m24.4m 4.8m4.05m二、 脚手架的形式与布置本工程办公楼和食堂二层以下采纳落地式钢管脚手架，从二层平台向上为型钢悬挑式脚手架。其余均为落地式钢管三、 脚手架工程编制的依据(1)《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ 130-2024）；(2)《建筑施工高处作业安全技术法律规范》（JGJ 80-91）；(3)《建筑施工安全检查标准》（JGJ 59-99）；(4)《钢结构设计法律规范》（GB50017—2024）；(5)《建筑结构荷载法律规范》(GB5009-2001)(2024版)；1下载后可任意编辑(6)《混凝土结构设计法律规范》(G1350010-2024)四、 施工部署1、劳动力配备（详见表表 4-1）表 4-1工 种人 数任 务架子工10负责架子搭设及拆除2、材料配备（详见表表 4-2）表 4-2名 称单位数 量规 格普通钢管t80φ48脚手板m22000 /安全网m28000 1.8*6扣件个25000φ48镀锌铁丝kg60018#五、 脚手工程的施工技术1、脚手搭设的使用要求A、有适当的宽度（面积）、步架高度、离墙距离，能满足工人操作、材料堆置和运输的需要。B、具有稳定的结构和足够的承载能力，能保证施工期间可能出现的使用2下载后可任意编辑荷载的作用下不变形、不倾斜、不摇晃。C、与垂直运输设施和楼层或作业面高度相互适应，以确保材料垂直运输转入水平运输的需要。D、搭设、拆除和搬运方便，能长期周转使用。搭拆进度能满足施工安排的需要。E、应考虑多层作业、交叉流水作业和多工种作业的要求，减少多次搭拆。2、扣件式钢管脚手架的搭拆A、使用的材料及机具扣件式钢管脚手架采纳 Φ48*3.0 或 Φ48*2.75 焊接钢管，用于立杆、大横杆和斜杆的钢管长度以 4.0~6.0M 为好，适合人工操作；用于小横杆的钢管长度以 1.0~1.2 为宜，以适应脚手架的宽度。脚手架使用的扣件有直...
