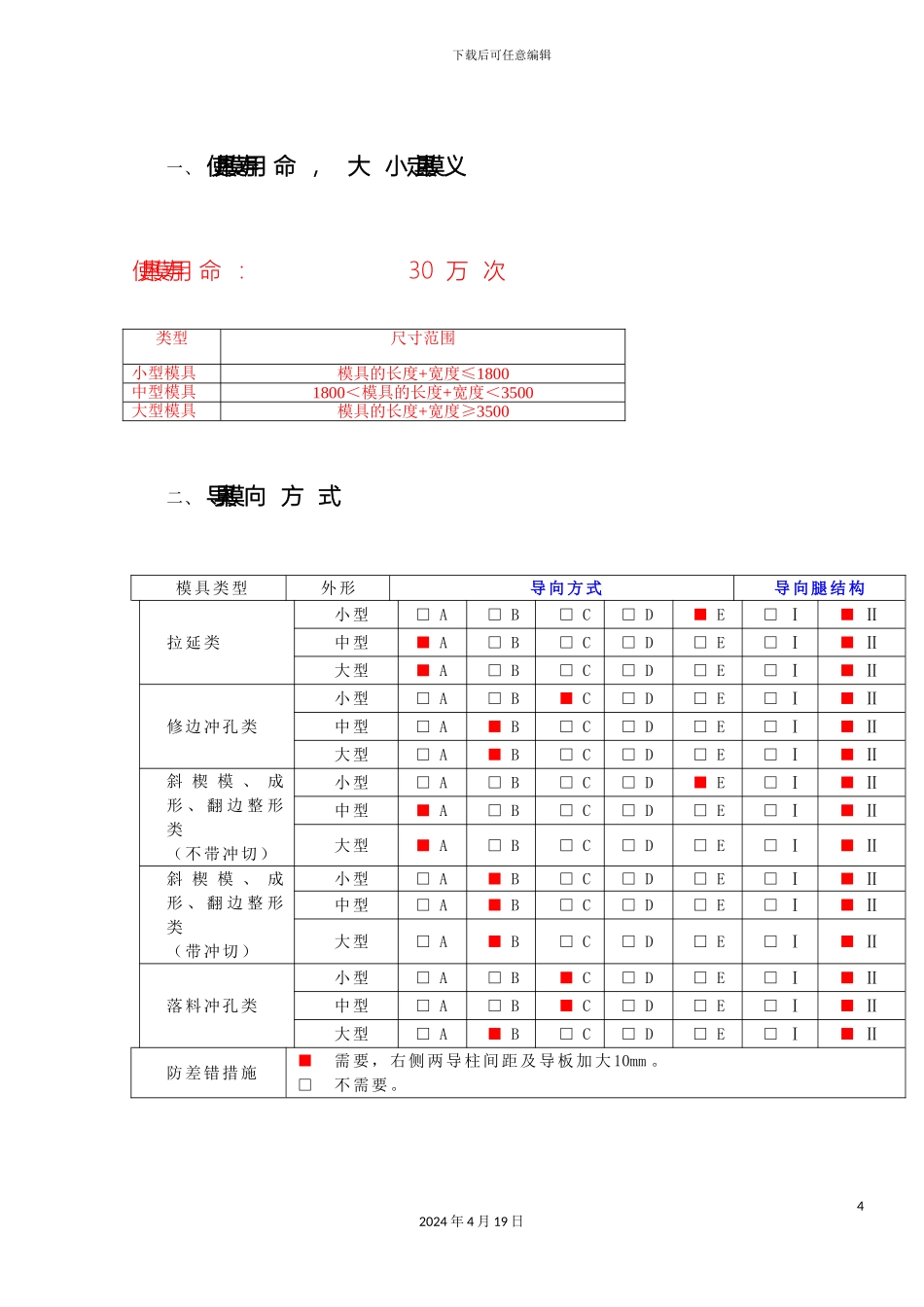

下载后可任意编辑五金冲压模具设计法律规范12024 年 4 月 19 日下载后可任意编辑32024 年 4 月 19 日汽车覆盖件模具设计通用法律规范下载后可任意编辑一、模具使 用寿 命 ， 大 小 模具定 义模具使 用寿 命 ：30 万 次二、模具导 向 方 式模具类型外形导向方式导向腿结构拉延类小型□ A□ B□ C□ D■ E□ Ⅰ■ Ⅱ中型■ A□ B□ C□ D□ E□ Ⅰ■ Ⅱ大型■ A□ B□ C□ D□ E□ Ⅰ■ Ⅱ修边冲孔类小型□ A□ B■ C□ D□ E□ Ⅰ■ Ⅱ中型□ A■ B□ C□ D□ E□ Ⅰ■ Ⅱ大型□ A■ B□ C□ D□ E□ Ⅰ■ Ⅱ斜 楔 模 、 成形 、 翻 边 整 形类（不带冲切）小型□ A□ B□ C□ D■ E□ Ⅰ■ Ⅱ中型■ A□ B□ C□ D□ E□ Ⅰ■ Ⅱ大型■ A□ B□ C□ D□ E□ Ⅰ■ Ⅱ斜 楔 模 、 成形 、 翻 边 整 形类（带冲切）小型□ A■ B□ C□ D□ E□ Ⅰ■ Ⅱ中型□ A■ B□ C□ D□ E□ Ⅰ■ Ⅱ大型□ A■ B□ C□ D□ E□ Ⅰ■ Ⅱ落料冲孔类小型□ A□ B■ C□ D□ E□ Ⅰ■ Ⅱ中型□ A□ B■ C□ D□ E□ Ⅰ■ Ⅱ大型□ A■ B□ C□ D□ E□ Ⅰ■ Ⅱ防差错措施■ 需要，右侧两导柱间距及导板加大 10mm 。□ 不需要。42024 年 4 月 19 日类型尺寸范围小型模具模具的长度+宽度≤1800中型模具1800＜模具的长度+宽度＜3500大型模具模具的长度+宽度≥3500下载后可任意编辑类型方式类型A 、导向退B 、导向退+导柱C 、导柱D 、导柱组E 、导板导向方式注 意 ： 导 向 装 置 不 能 承 受 侧 向 力 ， 有 侧 向 力 时 需 增 加 直 接 反 侧 装 置 平 衡 侧 向力导 向 腿结构Ⅰ、角落导向腿（外导）Ⅱ、中心导向腿（内导）三、平 衡 块 墩 死 块 的 大 小尺寸类型尺寸小型模具Ø40mm 、Ø50mm盘起标准中型模具Ø50mm 、Ø60mm52024 年 4 月 19 日下载后可任意编辑大型模具Ø60mm 、Ø70mm四、模具安 全 区小型模具中型模具大型模具尺寸■ 需 要 ，数量为：□ 4 个■ 2 个□ 结 构 设 计会 签 时 ， 视模 具 结 构 协商确定。■ 需 要 ， 数 量为：■4 个□ 2 个 对 角设置□ 结 构 设 计 会签 时 ， 视 模 具结 构 协 商 确定。■ 需 要 ， 数量为：□ 4 个■ 2 个□ 结 构 设 ...
