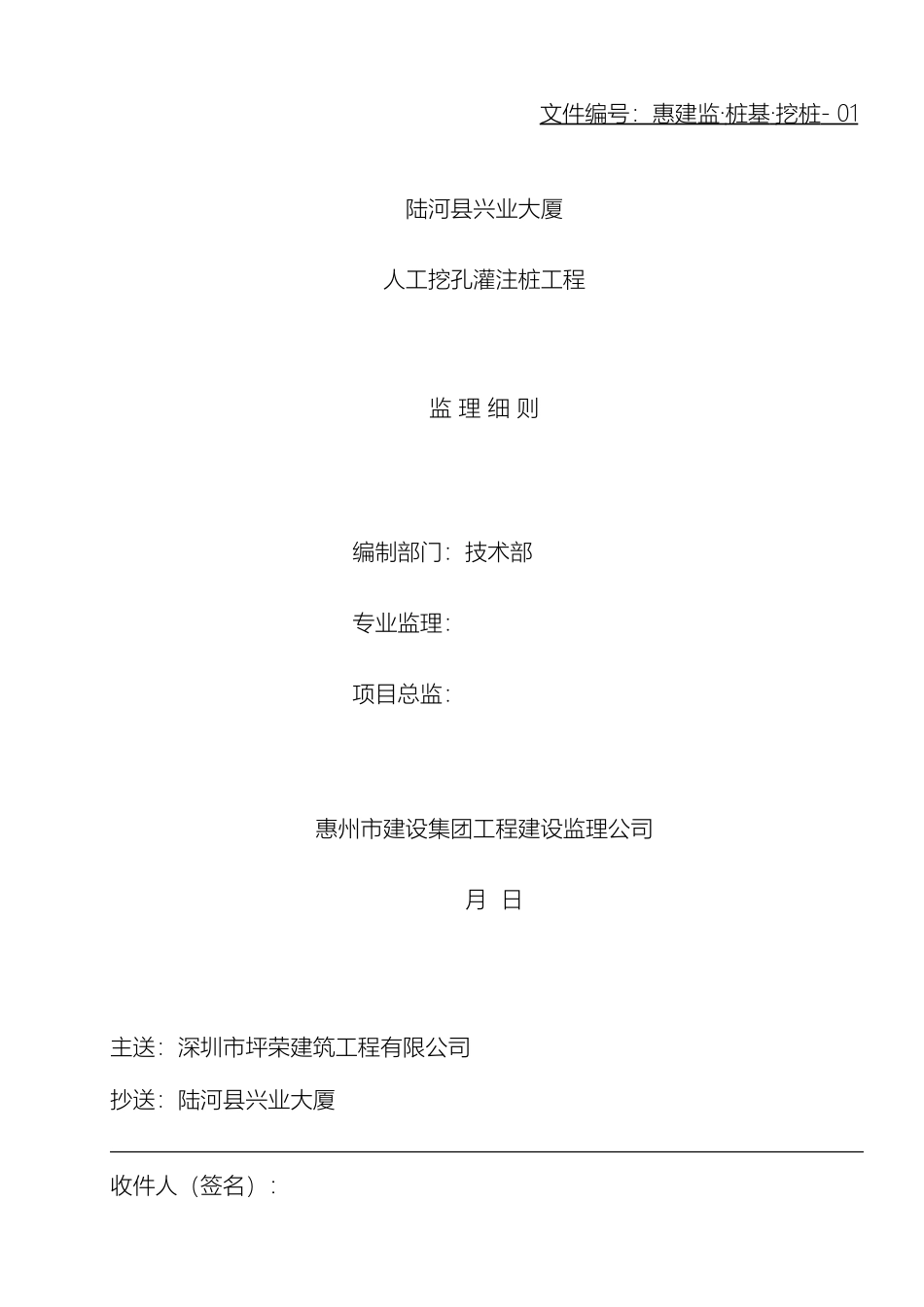

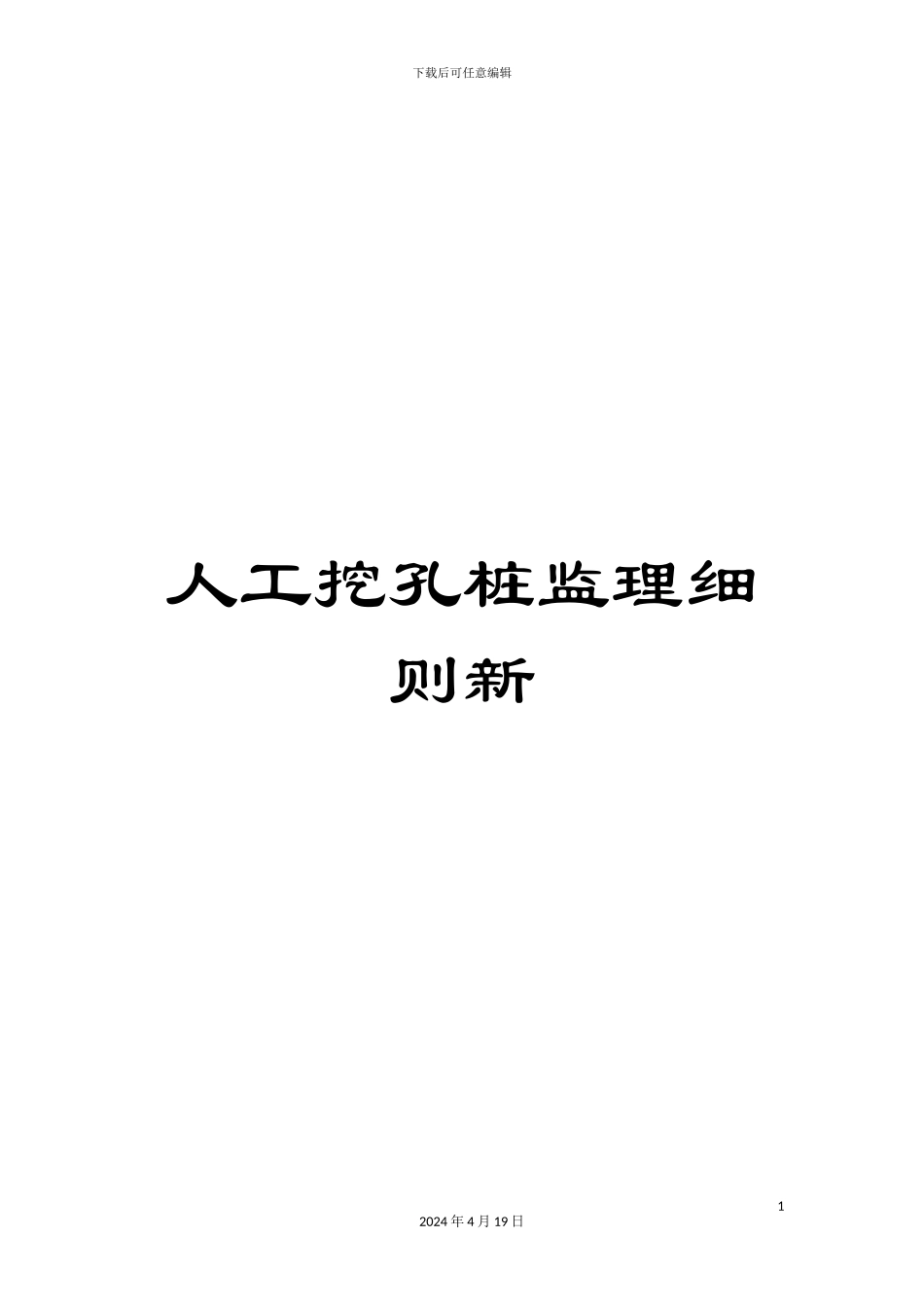

下载后可任意编辑人工挖孔桩监理细则新12024 年 4 月 19 日文件编号：惠建监 · 桩基 · 挖桩 - 01 陆河县兴业大厦人工挖孔灌注桩工程监 理 细 则编制部门：技术部专业监理：项目总监：惠州市建设集团工程建设监理公司 月 日主送：深圳市坪荣建筑工程有限公司抄送：陆河县兴业大厦收件人（签名）：下载后可任意编辑 《人工挖孔灌注桩》工程监理细则一、施工准备阶段的工作：1、 承包人、监理人必须熟悉桩基础平面图、桩大样、桩台大样图和工程地质钻探报告等技术资料，监理人组织设计技术文件交底和图纸会审工作并形成记录。2、 严格审查桩基础施工组织设计（或方案），注意审查桩基础施工顺序和施工方法。3、 提前 20 天准备好桩基础施工所需的砂、碎石、水泥、钢筋等材料，检查材料出厂合格证或试验报告，有必要时要进行复查试验。4、 审查砼配合比。5、 检查桩基础的定位放线。12024 年 4 月 19 日下载后可任意编辑6、 检查桩基础的施工安全技术交底，监督承包单位建立安全制度将安全教育落到实处。二、施工过程阶段的监理：2．1 成孔工程质量监理：1、 对轴线和桩位进行复核才开挖第一节桩孔土方，并在第一节混凝土护壁投测桩位十字轴线，对轴线重复校核。2、 监督检查施工单位作好桩基施工记录（包括桩垂直度、持力层情况、扩大头尺寸、桩长、偏位等）。3、 《强制性条文 5．1．4 条》规定：人工挖孔灌注桩的桩位偏差必须符合表 2—1 规定，桩底清孔质量必须洁净无沉渣。灌注桩的平面位置和垂直度允许偏差 表 2—1序号成孔方法桩 径 允 许偏差（mm）垂 直 度 允许偏差（%）桩位允许偏差（mm）1~3 根、单排桩基垂直于中心线方向、群桩基础的边桩条形桩基沿中心线方向、群桩基础的中间桩1人工挖孔桩混凝土护壁+50<0.550150钢套管护壁+50<11002004、 桩持力层必须满足设计要求，终孔时尚应复验孔底持力层土（岩）性。嵌岩桩必须有桩端持力层的岩性报告。22024 年 4 月 19 日下载后可任意编辑5、 第一根挖到设计标高的桩为成孔试验桩，要求承包人必须通知监理人、设计院、勘察部门、业主、质监站的有关工程技术人员到现场进行验收，对桩径、桩长、桩基持力层、入岩深度等指标进行验收，并作为其它桩验收的标准。以后每根桩经承包人自检合格签字后，必须通知地勘部门的岩土工程师现场验收，确认达到设计要求后才能终孔。6、成孔中应注意的一些工程质量问题：① 垂直偏差大：桩孔垂直度超...
