人工挖孔桩监理实施详尽细则

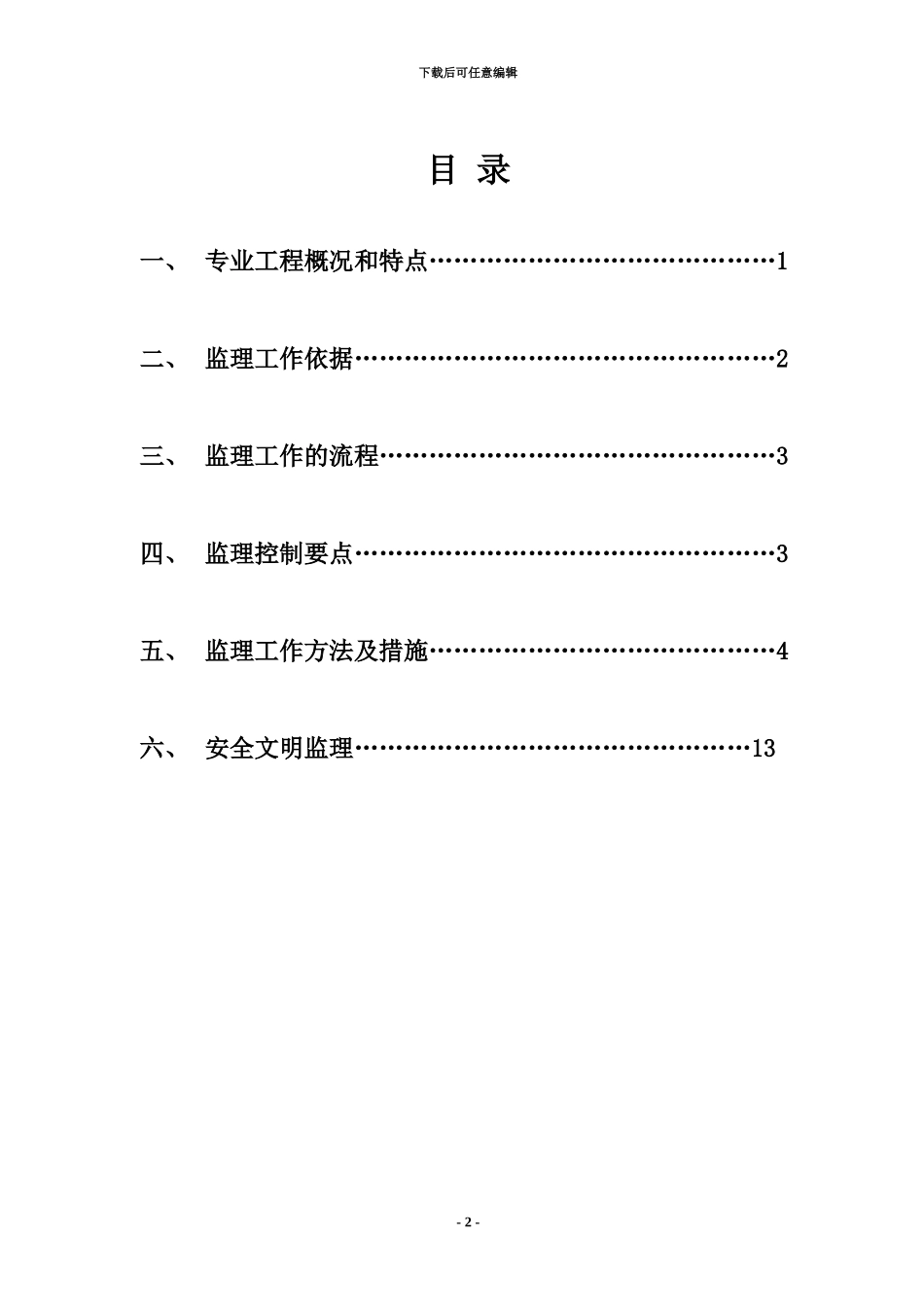

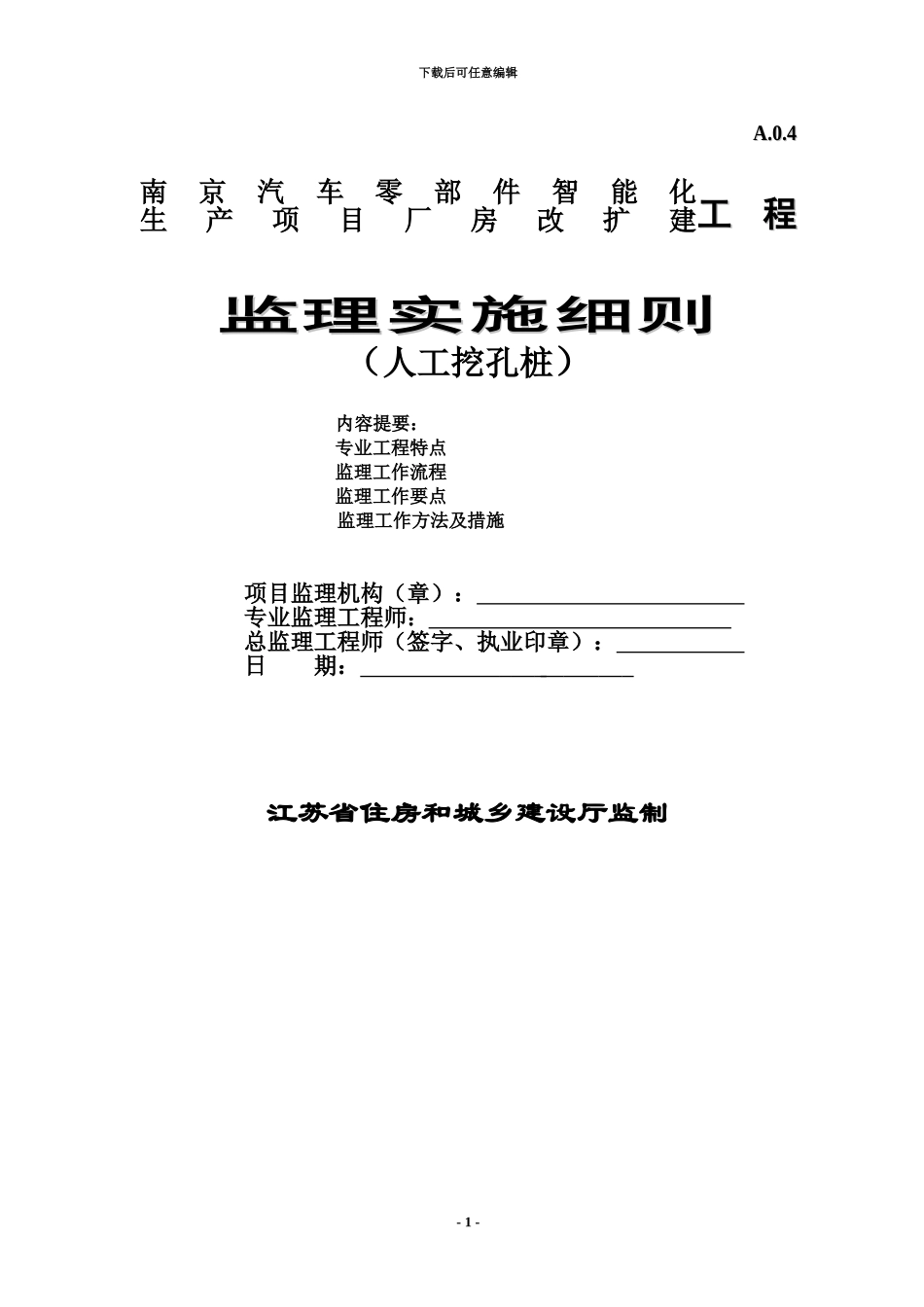

下载后可任意编辑人工挖孔桩监理实施详尽细则下载后可任意编辑A.0.4A.0.4南京汽车零部件智能化生产项目厂房改扩建工程工程监理实施细则监理实施细则（人工挖孔桩）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）： 专业监理工程师： 总监理工程师（签字、执业印章）： 日 期： 江苏省住房和城乡建设厅监制- 1 -下载后可任意编辑目 录一、 专业工程概况和特点……………………………………1二、 监理工作依据……………………………………………2三、 监理工作的流程…………………………………………3四、 监理控制要点……………………………………………3五、 监理工作方法及措施……………………………………4六、 安全文明监理…………………………………………13- 2 -下载后可任意编辑人工挖孔桩监理实施细则一、专业工程概况和特点1.1 项目概述：本工程位于于本项目位于南京市江宁区东南部工业功能板块，距江宁 区 中 心 约 5 公 里 ， 距 南 京 市 中 心 约 15 公 里 。 项 目 建 设 规 模为---------------智能化生产项目厂房改扩建工程。主体结构为钢筋混凝土框架结构，外墙屋面为钢结构，基础型式为人工挖孔桩基础。1.2 项目组织系统：类 别单位名称备注质量安全监督单位建 设 单 位设 计 单 位监 理 单 位1.3 人工挖孔桩桩基工程量情况：在进行桩基施工前应组织专家对人工挖孔灌注桩进行施工安全专项论证并通过后方能进行基础开挖；开挖完成后由勘察设计等相关单位验槽合格后方能浇筑混凝土。1#、2#楼桩端以项目用房（直接详勘）》(2024.06)，基础持力层为强风化砂岩，极限端阻力标准值为 2.2MPa。且桩端进入持力层 200+3d1。混凝土：混凝土：特别注明外，桩身、护壁及基础梁均为 C30；钢筋: HRB400 级。墙、柱插筋同上层配筋，墙、柱插筋插入桩基础及基础超深大样 1.2Lae，其余基础墙、柱插筋均伸至基础底部，且水平弯折不小于150mm，竖直段加水平段总长≥Lae。保护层厚度：ZH*为 50，其余基础及梁为 40；板 25；与水、土直接接触一侧柱 35，其余侧柱 20；部分埋地的墙柱，埋地部分抹 20 厚 1：2 水泥砂浆。基础开挖回填土、挡墙后回填土及地坪必须分层夯实(分层厚度不大于 300mm)，夯实系数≥0.94。基础大面积施工前，施工单位应结合地勘报告、现场实际情况,或通过控制点基础的试挖，对设计基础形式及埋置深度的准确性...
