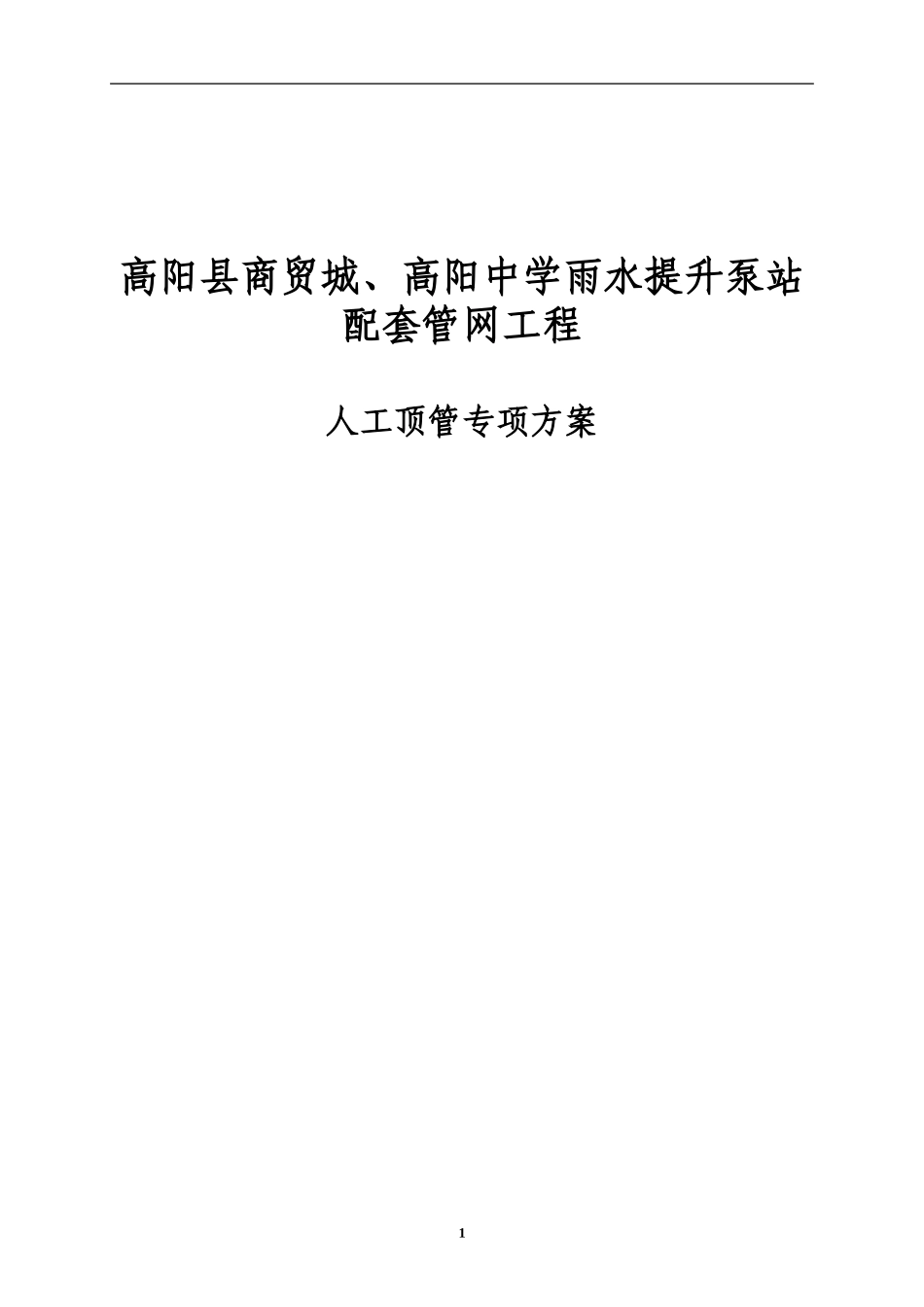

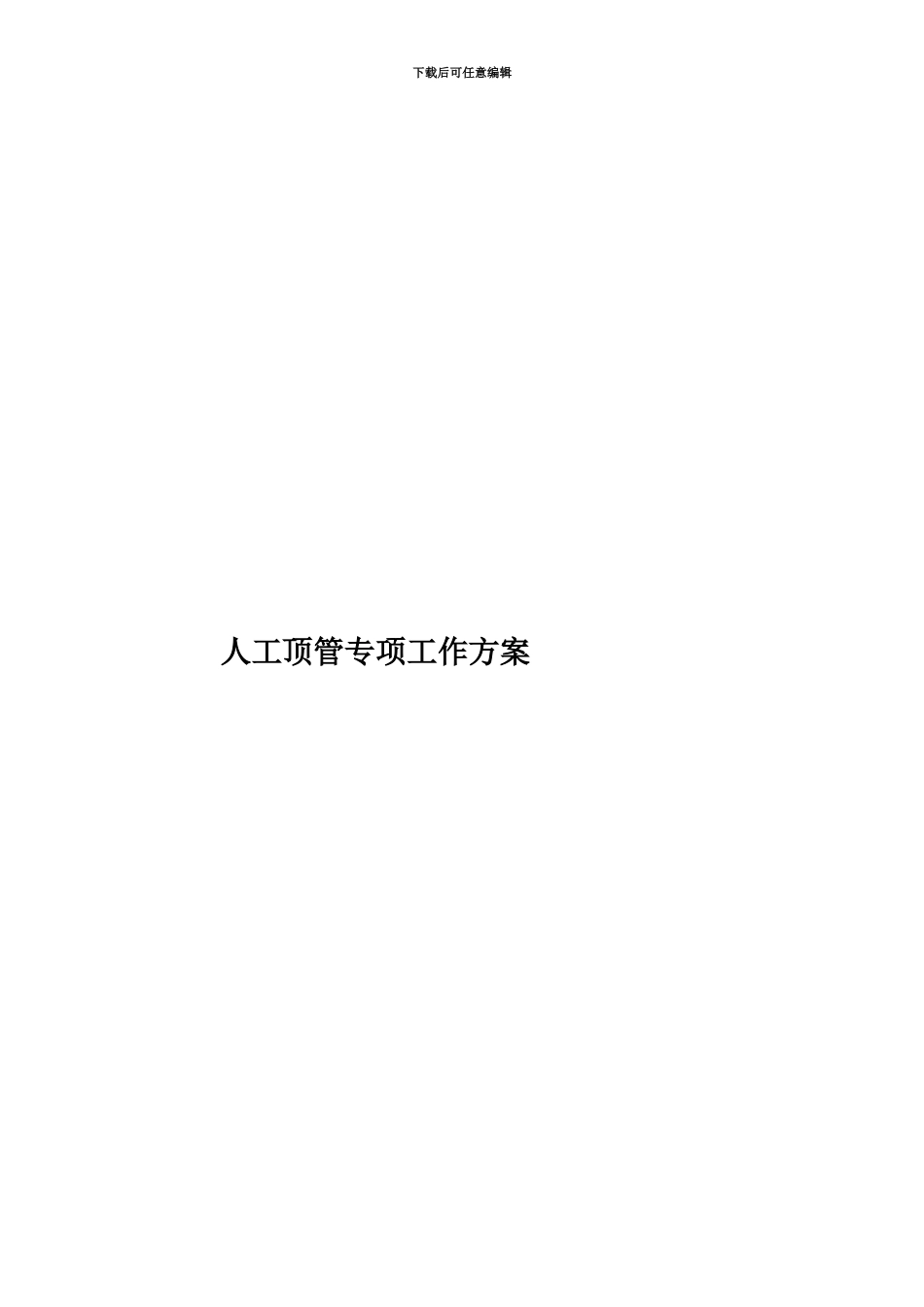

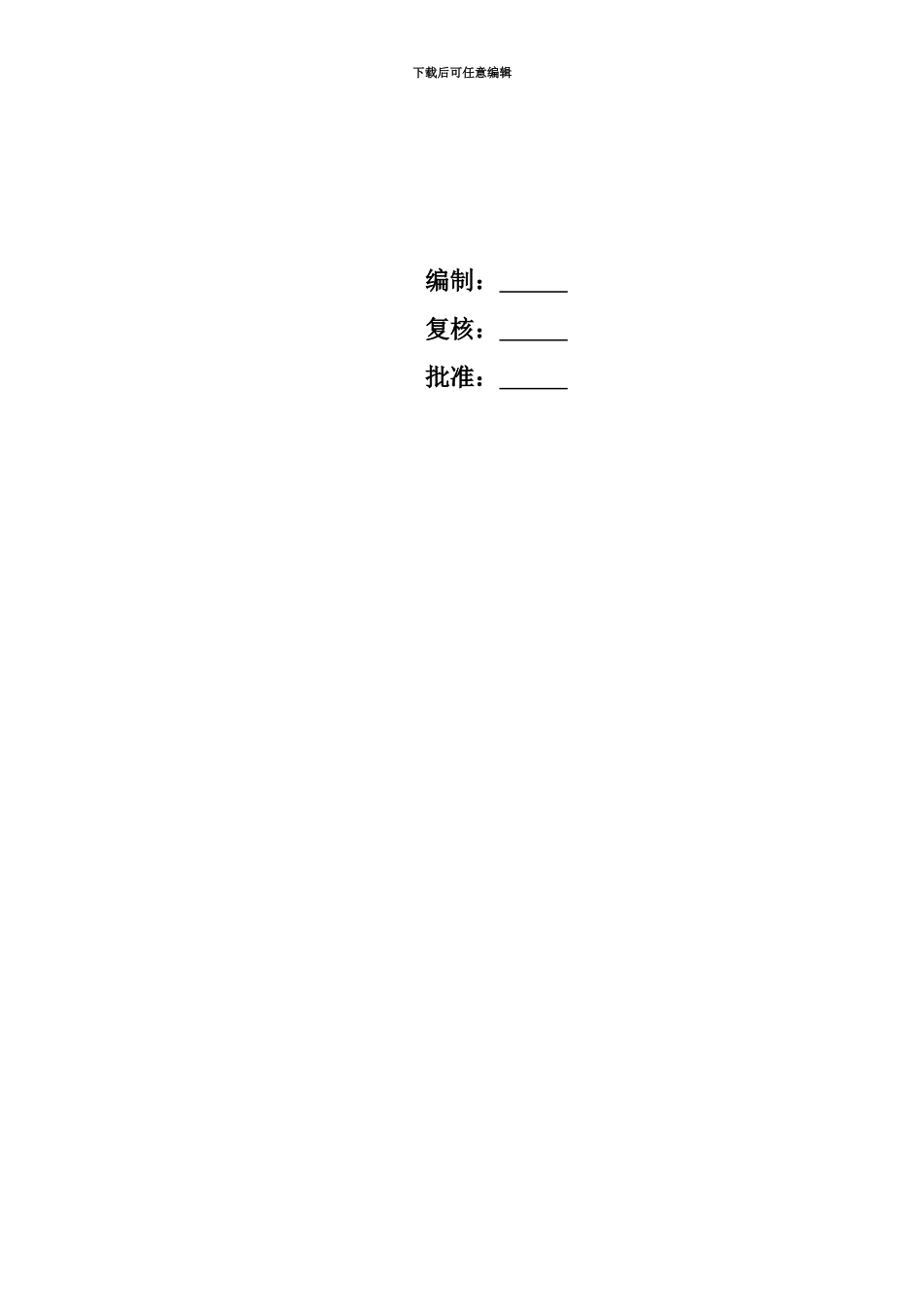

下载后可任意编辑人工顶管专项工作方案高阳县商贸城、高阳中学雨水提升泵站配套管网工程人工顶管专项方案1下载后可任意编辑编制: 复核: 批准: 下载后可任意编辑1、工程概况1.1 概况 高阳县商贸城、高阳中学雨水提升泵站工程设计起点商贸城各街道,终点为保沧路雨水泵站孝义河,管线实施全长 7232 米。 顶管部位主要涉及位置:商贸大街、县医院、三利大街、跨保沧路段。由于四处位置属于县城的车流量密集点,一旦断交将影响整个县城的交通运行。建设单位要求四处位置必须进行顶管施工。顶管长度分别为:商贸大街 D1600mm55m、县医院D1600mm30m、三利大街D1600mm192m、跨保沧路245m。1.2 施工现场条件 该工程位于高阳县城区主要交通道路段,地形起伏较小。自地表下2m以下的底层主要以粉土、粉质粘土、粉砂为主。全年降水集中时间主要在6月中下旬到7月底,而且降水不稳定。2、编制依据2.1 高阳县商贸城、高阳中学雨水提升泵站工程施工图2.2 相关法律规范、标准1)给水排水管道工程施工及验收法律规范GB50268-20242)建筑基坑支护技术规程JGJ 120-993)建筑基坑工程监测技术法律规范GB50330-20244)混凝土结构工程施工质量验收法律规范GB5020-20245)施工现场临时用电安全技术法律规范JGJ46-2024下载后可任意编辑6)《危险性较大的分部分项工程安全管理办法》的通知建质[2024]87 号3 、 工 程 计 划 安 排-4-下载后可任意编辑3.1 施 工 进 度 计 划序工序天111111111222222221施工准备22工作井开挖23基坑清理14顶管设备安1装5顶进(多套设备)66接收井开挖27内封处理48检查井2-6-3.1 施 工 进 度 计 划表 1 施 工 进 度 计 划 表砌筑1井周围回填土2备 注施工过程中根据工期要求适当调整作业队的数量,保证工程按期完工。一般顶进距离为 6m/天*套。-7-3.2 材料计划 表 2 材料计划表序项 目 名 称单 位数备 注1D1600 钢筋混凝土Ⅲ级企口管m5商贸大街2D1600 钢筋混凝土Ⅲ级企口管m3县医院3D1600 钢筋混凝土Ⅲ级企口管m1三利大街4D1800 钢筋m2跨保沧路5水泥t56沙子t17砖砌体m³根据检查-8-下载后可任意编辑8零星材料/若3.3 设备计划表 3 设备计划表序机械名型号数用途备注1反铲挖240LC1挖土2吊 车3下管、3顶 镐200t10顶进 4顶 铁10顶进 5手推车10出土 6照明设10照明 7全站仪2顶管前 8水准仪10顶管全9经纬仪10顶管全4、施工工艺技术4.1 作业条件1) 施工现场的进场道路、临时用电、...
