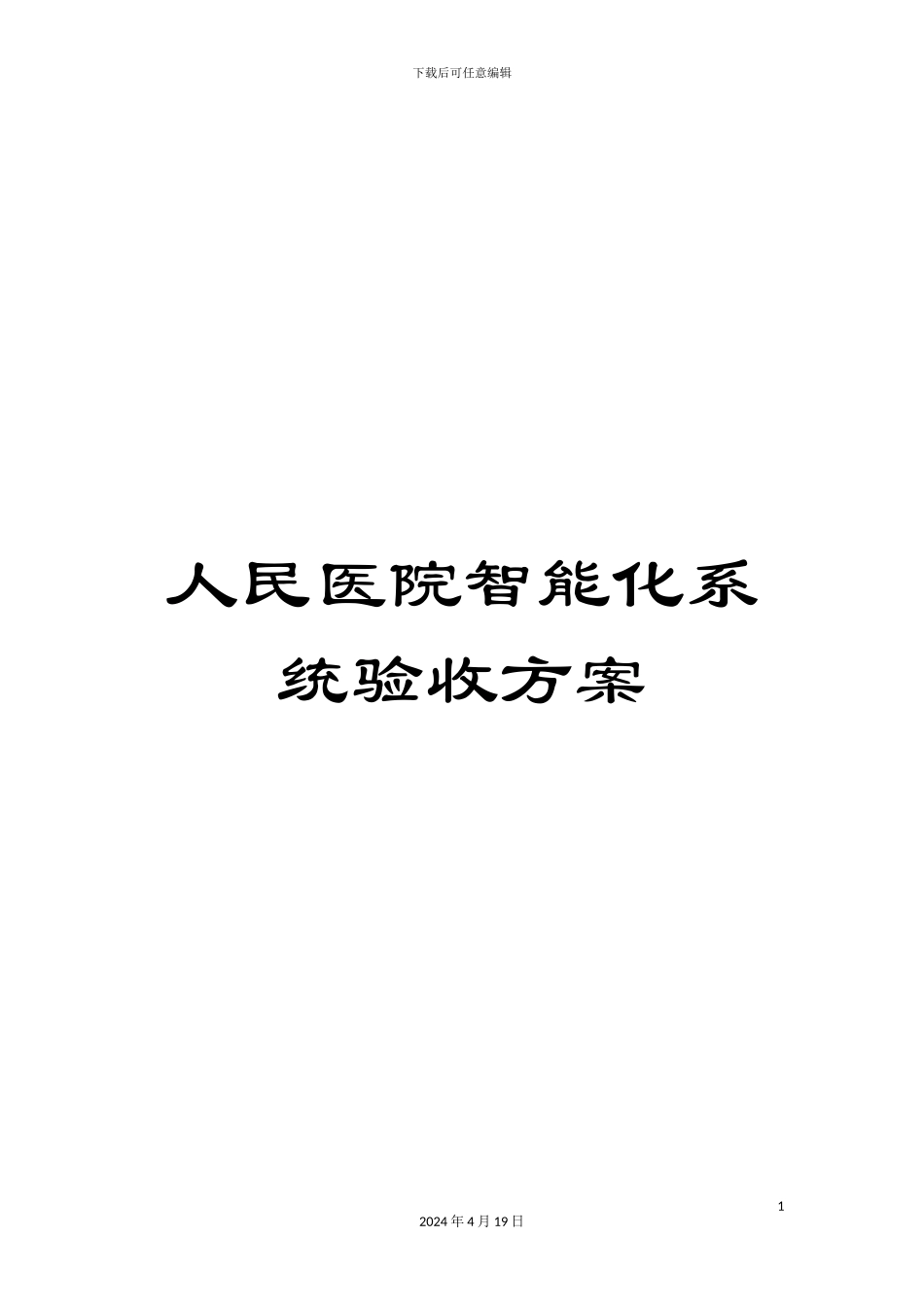

人民医院智能化系统验收方案

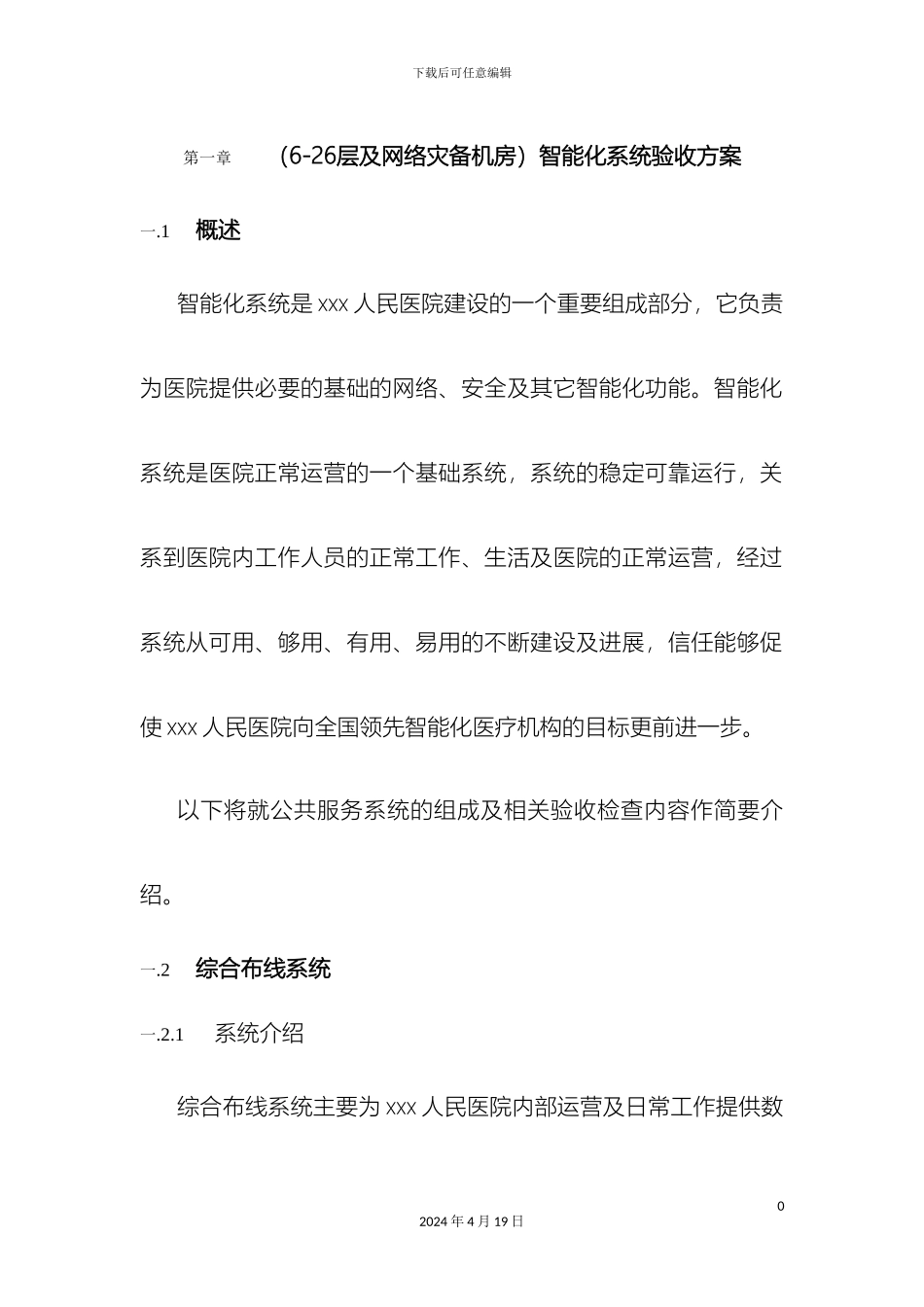

下载后可任意编辑人民医院智能化系统验收方案12024 年 4 月 19 日下载后可任意编辑第一章（6-26层及网络灾备机房）智能化系统验收方案一.1概述智能化系统是 xxx 人民医院建设的一个重要组成部分，它负责为医院提供必要的基础的网络、安全及其它智能化功能。智能化系统是医院正常运营的一个基础系统，系统的稳定可靠运行，关系到医院内工作人员的正常工作、生活及医院的正常运营，经过系统从可用、够用、有用、易用的不断建设及进展，信任能够促使 xxx 人民医院向全国领先智能化医疗机构的目标更前进一步。以下将就公共服务系统的组成及相关验收检查内容作简要介绍。一.2综合布线系统一.2.1系统介绍综合布线系统主要为 xxx 人民医院内部运营及日常工作提供数02024 年 4 月 19 日下载后可任意编辑据通信的通道，系统包括数据和语音两个部分，两部分全部采纳六类非屏蔽电缆且能够实现互换功能。综合布线系统总配线间位于新建医技综合楼三层灾备网络机房，系统链路分为光纤和双绞线两个部分。光纤主要用于系统主干。其中灾备机房与原网络机房运营网主干采纳 4 根 24 芯万兆多模光纤，楼层设备网、信息数据网、PACS 网主干采纳 12 芯万兆多模光纤，；双绞线部分为 4 对双绞电缆， 4 对双绞电缆（6 类非屏蔽电缆）用于普通终端点位至楼层配线架的连接。系统线路、水平及终端支管敷设主要经过刚性阻燃 PVC 护套管来实现。一.2.2验收检查内容1.线缆敷设：预埋线槽和暗管的敷设；缆线的弯曲半径；电源线与综合布线系统缆线应分隔布放，缆线间的最小净距12024 年 4 月 19 日下载后可任意编辑应符合设计要求；2.对绞电缆芯线终接；光纤的熔接；3.光纤、双绞线的链路检测；4.机柜、机架、配线架安装及内部线缆整理；5.信息插座的安装； 6.线缆、配线架、插座的标识；一.3网络系统一.3.1系统介绍xxx 人民医院网络分为设备网、办公网及 PACS 网，三套网络之间彼此物理隔离。设备网、办公网、PACS 网核心交换机与各楼层接入交换机经过千兆光纤模块相连，办公网、PACS 网核心交换机与原网络机房交换机经过万兆光模块相连。设备网核心交换机与服务器千兆相连。22024 年 4 月 19 日下载后可任意编辑设备网连接 xxx 人民医院 6-26 层视频监控、多媒体发布、基准时钟、病人探视（此系统甩项）系统的所有设备，为各种业务提供网络服务。所有设备网网段的网关终结在核心交换机上。 设备网楼层接入交换机共有 8 台 ...
