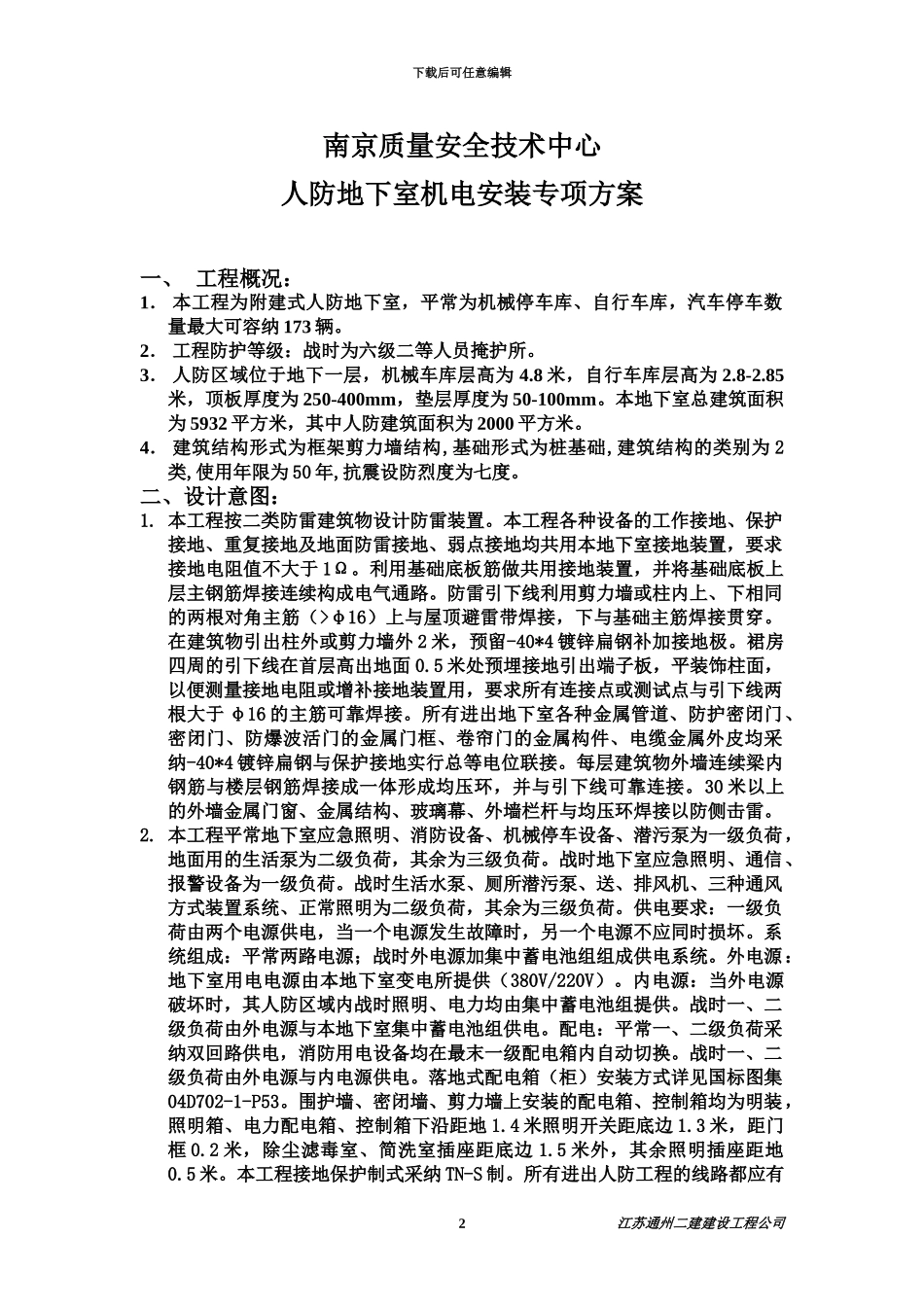

下载后可任意编辑人防地下室机电安装专项工作方案下载后可任意编辑南京质量安全技术中心人防地下室机电安装专项方案一、 工程概况：1． 本工程为附建式人防地下室，平常为机械停车库、自行车库，汽车停车数量最大可容纳 173 辆。2． 工程防护等级：战时为六级二等人员掩护所。3． 人防区域位于地下一层，机械车库层高为 4.8 米，自行车库层高为 2.8-2.85米，顶板厚度为 250-400mm，垫层厚度为 50-100mm。本地下室总建筑面积为 5932 平方米，其中人防建筑面积为 2000 平方米。4． 建筑结构形式为框架剪力墙结构,基础形式为桩基础,建筑结构的类别为 2类,使用年限为 50 年,抗震设防烈度为七度。二、设计意图：1. 本工程按二类防雷建筑物设计防雷装置。本工程各种设备的工作接地、保护接地、重复接地及地面防雷接地、弱点接地均共用本地下室接地装置，要求接地电阻值不大于 1Ω。利用基础底板筋做共用接地装置，并将基础底板上层主钢筋焊接连续构成电气通路。防雷引下线利用剪力墙或柱内上、下相同的两根对角主筋（>φ16）上与屋顶避雷带焊接，下与基础主筋焊接贯穿。在建筑物引出柱外或剪力墙外 2 米，预留-40*4 镀锌扁钢补加接地极。裙房四周的引下线在首层高出地面 0.5 米处预埋接地引出端子板，平装饰柱面，以便测量接地电阻或增补接地装置用，要求所有连接点或测试点与引下线两根大于 φ16 的主筋可靠焊接。所有进出地下室各种金属管道、防护密闭门、密闭门、防爆波活门的金属门框、卷帘门的金属构件、电缆金属外皮均采纳-40*4 镀锌扁钢与保护接地实行总等电位联接。每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线可靠连接。30 米以上的外墙金属门窗、金属结构、玻璃幕、外墙栏杆与均压环焊接以防侧击雷。2. 本工程平常地下室应急照明、消防设备、机械停车设备、潜污泵为一级负荷，地面用的生活泵为二级负荷，其余为三级负荷。战时地下室应急照明、通信、报警设备为一级负荷。战时生活水泵、厕所潜污泵、送、排风机、三种通风方式装置系统、正常照明为二级负荷，其余为三级负荷。供电要求：一级负荷由两个电源供电，当一个电源发生故障时，另一个电源不应同时损坏。系统组成：平常两路电源；战时外电源加集中蓄电池组组成供电系统。外电源：地下室用电电源由本地下室变电所提供（380V/220V）。内电源：当外电源破坏时，其人防区域内战时照明、电力均由集中蓄电池组提供。战时一、二级负荷...
