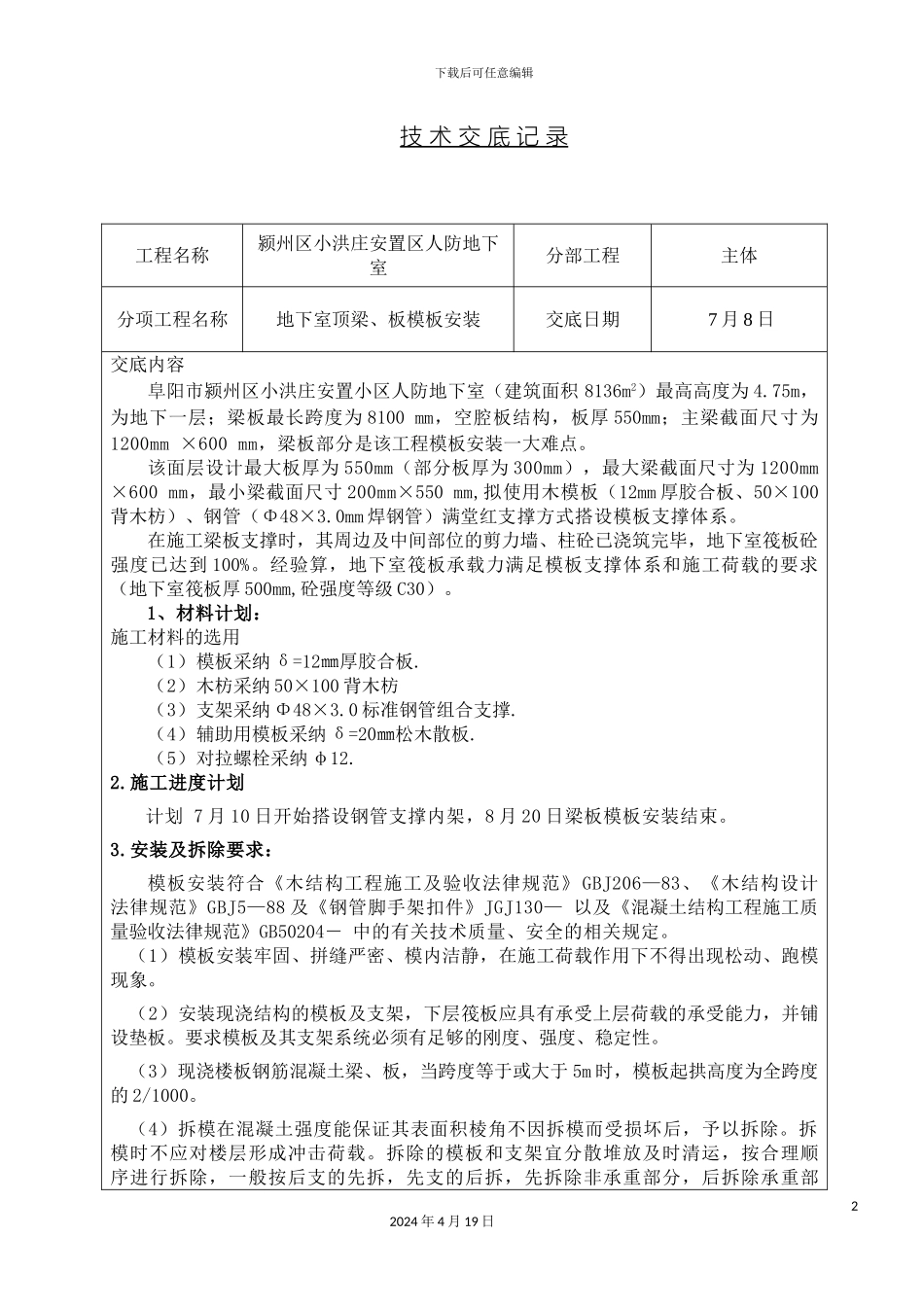

下载后可任意编辑人防地下室模板安装技术交底12024 年 4 月 19 日下载后可任意编辑技 术 交 底 记 录 工程名称颍州区小洪庄安置区人防地下室分部工程主体分项工程名称地下室顶梁、板模板安装交底日期 7 月 8 日交底内容阜阳市颍州区小洪庄安置小区人防地下室（建筑面积 8136m2）最高高度为 4.75m，为地下一层；梁板最长跨度为 8100 mm，空腔板结构，板厚 550mm；主梁截面尺寸为1200mm ×600 mm，梁板部分是该工程模板安装一大难点。该面层设计最大板厚为 550mm（部分板厚为 300mm），最大梁截面尺寸为 1200mm ×600 mm，最小梁截面尺寸 200mm×550 mm,拟使用木模板（12mm 厚胶合板、50×100背木枋）、钢管（Φ48×3.0mm 焊钢管）满堂红支撑方式搭设模板支撑体系。在施工梁板支撑时，其周边及中间部位的剪力墙、柱砼已浇筑完毕，地下室筏板砼强度已达到 100%。经验算，地下室筏板承载力满足模板支撑体系和施工荷载的要求（地下室筏板厚 500mm,砼强度等级 C30）。1、材料计划：施工材料的选用（1）模板采纳 δ=12㎜厚胶合板.（2）木枋采纳 50×100 背木枋（3）支架采纳 Φ48×3.0 标准钢管组合支撑.（4）辅助用模板采纳 δ=20㎜松木散板.（5）对拉螺栓采纳 φ12.2.施工进度计划计划 7 月 10 日开始搭设钢管支撑内架，8 月 20 日梁板模板安装结束。3.安装及拆除要求：模板安装符合《木结构工程施工及验收法律规范》 GBJ206—83、《木结构设计法律规范》GBJ5—88 及《钢管脚手架扣件》JGJ130— 以及《混凝土结构工程施工质量验收法律规范》GB50204－ 中的有关技术质量、安全的相关规定。（1）模板安装牢固、拼缝严密、模内洁静，在施工荷载作用下不得出现松动、跑模现象。（2）安装现浇结构的模板及支架，下层筏板应具有承受上层荷载的承受能力，并铺设垫板。要求模板及其支架系统必须有足够的刚度、强度、稳定性。（3）现浇楼板钢筋混凝土梁、板，当跨度等于或大于 5m 时，模板起拱高度为全跨度的 2/1000。（4）拆模在混凝土强度能保证其表面积棱角不因拆模而受损坏后，予以拆除。拆模时不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放及时清运，按合理顺序进行拆除，一般按后支的先拆，先支的后拆，先拆除非承重部分，后拆除承重部22024 年 4 月 19 日下载后可任意编辑分。拆模时不得强力震动或硬撬硬砸，不得大面积同时撬落或拉倒，对重要承重部位应拆除侧模检查混凝土无质量事故...
