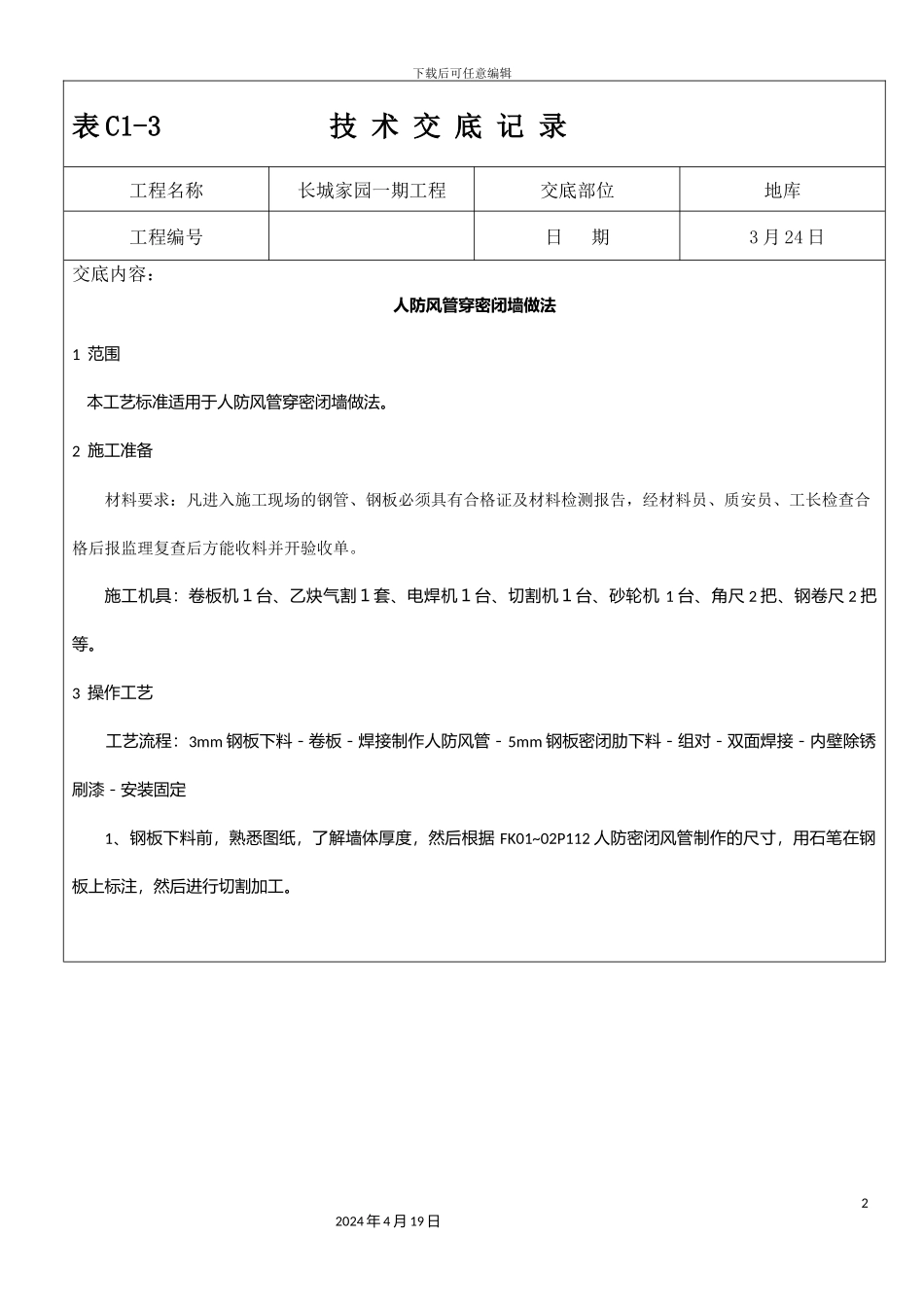

下载后可任意编辑人防密闭套管技术交底长城家园12024 年 4 月 19 日下载后可任意编辑表 C1-3 技 术 交 底 记 录工程名称长城家园一期工程交底部位地库工程编号 日 期 3 月 24 日交底内容：人防风管穿密闭墙做法1 范围 本工艺标准适用于人防风管穿密闭墙做法。2 施工准备材料要求：凡进入施工现场的钢管、钢板必须具有合格证及材料检测报告，经材料员、质安员、工长检查合格后报监理复查后方能收料并开验收单。施工机具：卷板机１台、乙炔气割１套、电焊机１台、切割机１台、砂轮机 1 台、角尺 2 把、钢卷尺 2 把等。3 操作工艺工艺流程：3mm 钢板下料－卷板－焊接制作人防风管－5mm 钢板密闭肋下料－组对－双面焊接－内壁除锈刷漆－安装固定1、钢板下料前，熟悉图纸，了解墙体厚度，然后根据 FK01~02P112 人防密闭风管制作的尺寸，用石笔在钢板上标注，然后进行切割加工。22024 年 4 月 19 日下载后可任意编辑2、将下好的材料组对：组对时用角尺保证钢管与密闭肋成垂直状态，保证密闭肋在墙体部分均匀分布。用三角法点焊固定。3、双面焊接过程中，保证焊缝饱满，止水环不变形、无夹渣、咬肉等现象。4、除锈刷漆：用钢丝刷将焊接好的焊渣、轻锈去除，用磨光机修理毛刺，然后刷防锈漆两道。5、安装：认清图纸、了解部位，将要安装人防密闭风管部位的结构钢筋用铁锤轻轻敲打，保证风管能进入墙体即可，（必要断结构钢筋时需事前与土建协商加固后再实施。）用钢筋将风管绑扎成“#”字形用扎丝，保证风管不位移。6、附图：07FK01~02 风管穿密闭墙做法详图（第 112 页），07FK01~02 超压测压装置安装图（第 120页），07FK01~02 气密测量管详图及布置示意图（第 124 页）。4 预防措施1、下料时，钢板的尺寸、厚度严谨参照 FK01~02 人防密闭风管制作用料表执行，密闭肋与风管外壁间距一32024 年 4 月 19 日下载后可任意编辑技术负责人： 交底人： 接受人：表 C1-3 技 术 交 底 记 录工程名称长城家园一期工程交底部位地库工程编号 日 期 3 月 24 日6、焊机的接线端子完好无损，电源线不能超过 2 米，焊把线不能超过 30 米，且焊把线无破损。7、使用的配电箱内保护装置完好无损，箱体完好。8、焊接动火要开动火证，而且动火地点配备灭火器等防火器具。9、动火完毕后要检查动火点周围有无隐患，确认安全后方可离开。6 安全注意事项1 1、砂轮机切割管道时严禁戴手套。2 2、氧气瓶...
