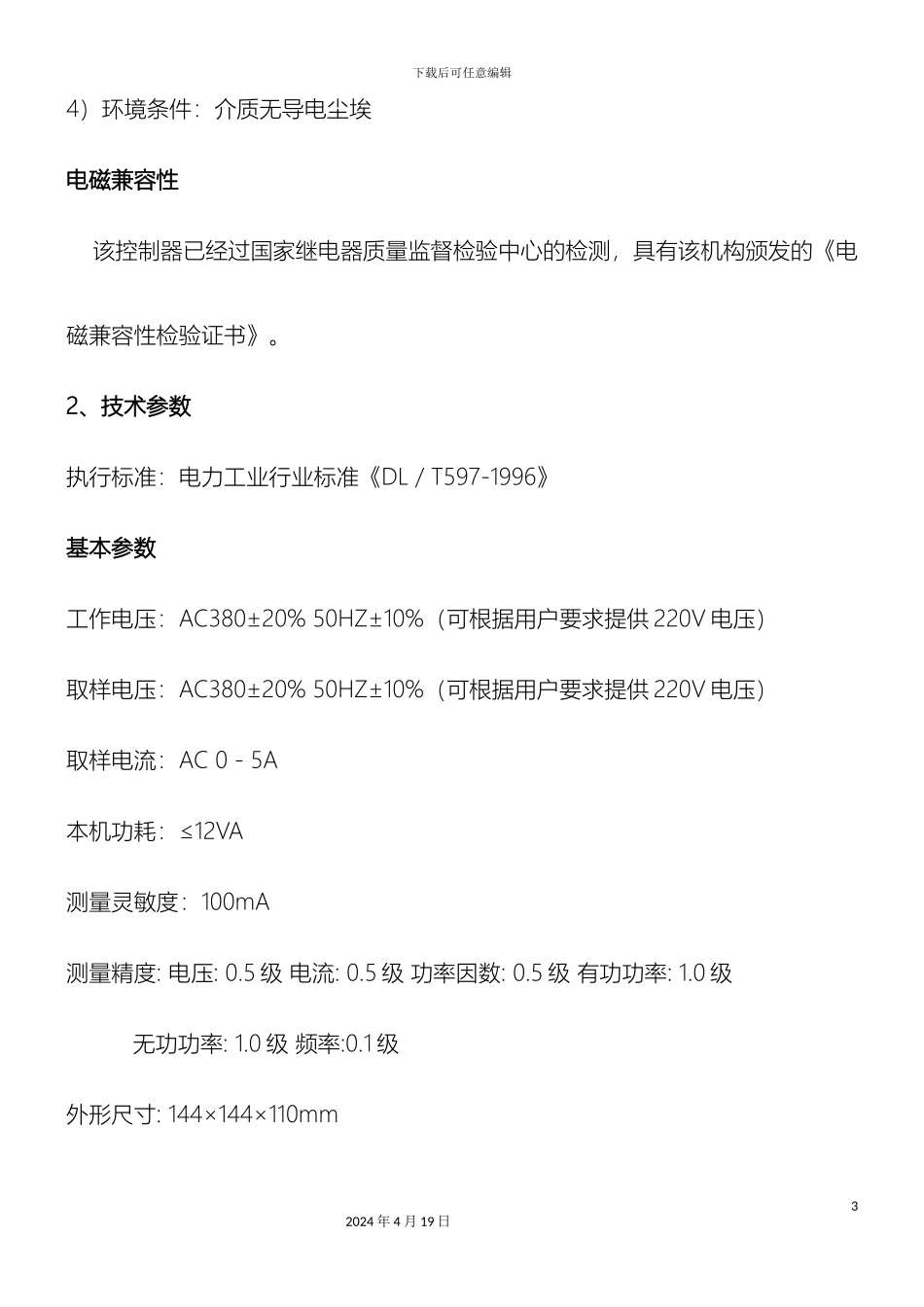

下载后可任意编辑低压 TSC 使用说明书12024 年 4 月 19 日下载后可任意编辑1、概述关于本说明书 本说明书旨在指导用户进行 JK 系列低压无功补偿控制器的安装和操作。在使用该产品之前，请仔细阅读本说明书，并予以妥善保管。控制器只有在正确地设置了参数后，才能正确可靠地使用。安全性1）该控制器的安装、维护和操作需由具有专业知识和技能的人员进行。2）确保该控制器的工作电压在 AC380±20%、50HZ±10%范围内。3）不要随意打开控制器的外壳，以防触电。4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。使用条件1）环境温度：－25℃至＋65℃2）海拔高度：不超过 M3）大气条件：空气湿度不超过 90%22024 年 4 月 19 日下载后可任意编辑4）环境条件：介质无导电尘埃电磁兼容性 该控制器已经过国家继电器质量监督检验中心的检测，具有该机构颁发的《电磁兼容性检验证书》。2、技术参数执行标准：电力工业行业标准《DL / T597-1996》基本参数工作电压：AC380±20% 50HZ±10%（可根据用户要求提供 220V 电压）取样电压：AC380±20% 50HZ±10%（可根据用户要求提供 220V 电压）取样电流：AC 0－5A本机功耗：≤12VA测量灵敏度：100mA测量精度: 电压: 0.5 级 电流: 0.5 级 功率因数: 0.5 级 有功功率: 1.0 级 无功功率: 1.0 级 频率:0.1 级外形尺寸: 144×144×110mm32024 年 4 月 19 日下载后可任意编辑安装开孔尺寸: 133×133mm技术特点1)控制物理量: 无功功率,无补偿呆区,小负荷不产生投切振荡。2）自动识别相序功能：当输入 B、C 相电压和 A 相电流正确接线后，电流互感器的次级接线端子 S1 和 S2 能够任意接入而不会影响控制器的正确工作[见注 1]。特别订货：电压与电流同相的规格产品[见注 2]。3）编码投切功能：可实现循环投切和多种编码方式。3、按键面板示意图按键面板1.ESC 键，退出当前状态，返回主菜单2.↑键：显示时，按一次轮显；设置参数时，数字加 1 位，将数字从 0 到 9 设定。42024 年 4 月 19 日下载后可任意编辑3.→键：显示时，选择固定某项显示；设置参数时，光标向右移动一位。4.8 键：设置参数时的确认，当手动工作时，按这个键进行投入，再按一次就切除。4、接线图 输入电压为 B、C 相电压（380V），输入电流为 A 相电流（电压与电流不同相）5、操作方式A.自动方式开机上电后，进入...
