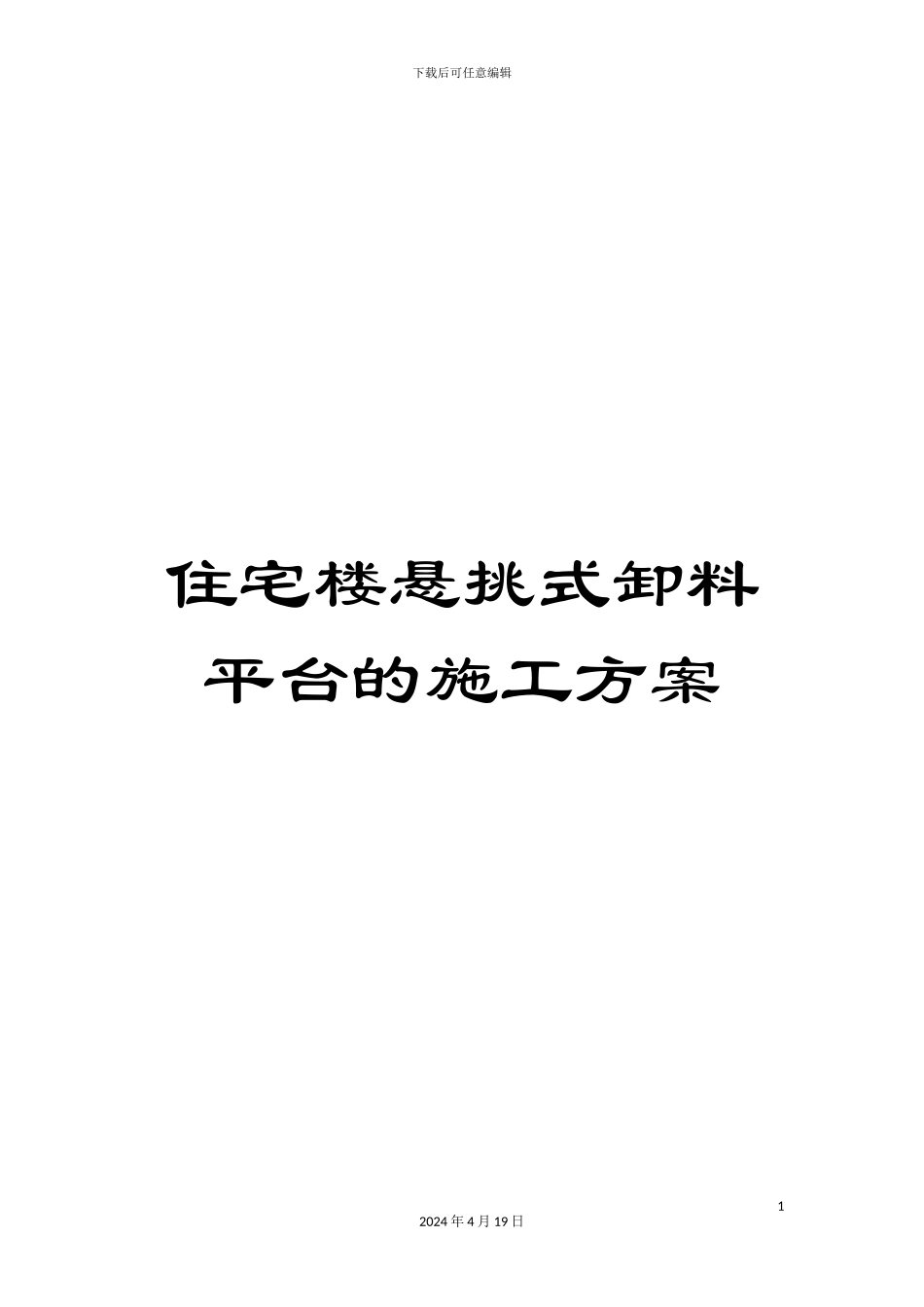

住宅楼悬挑式卸料平台的施工方案

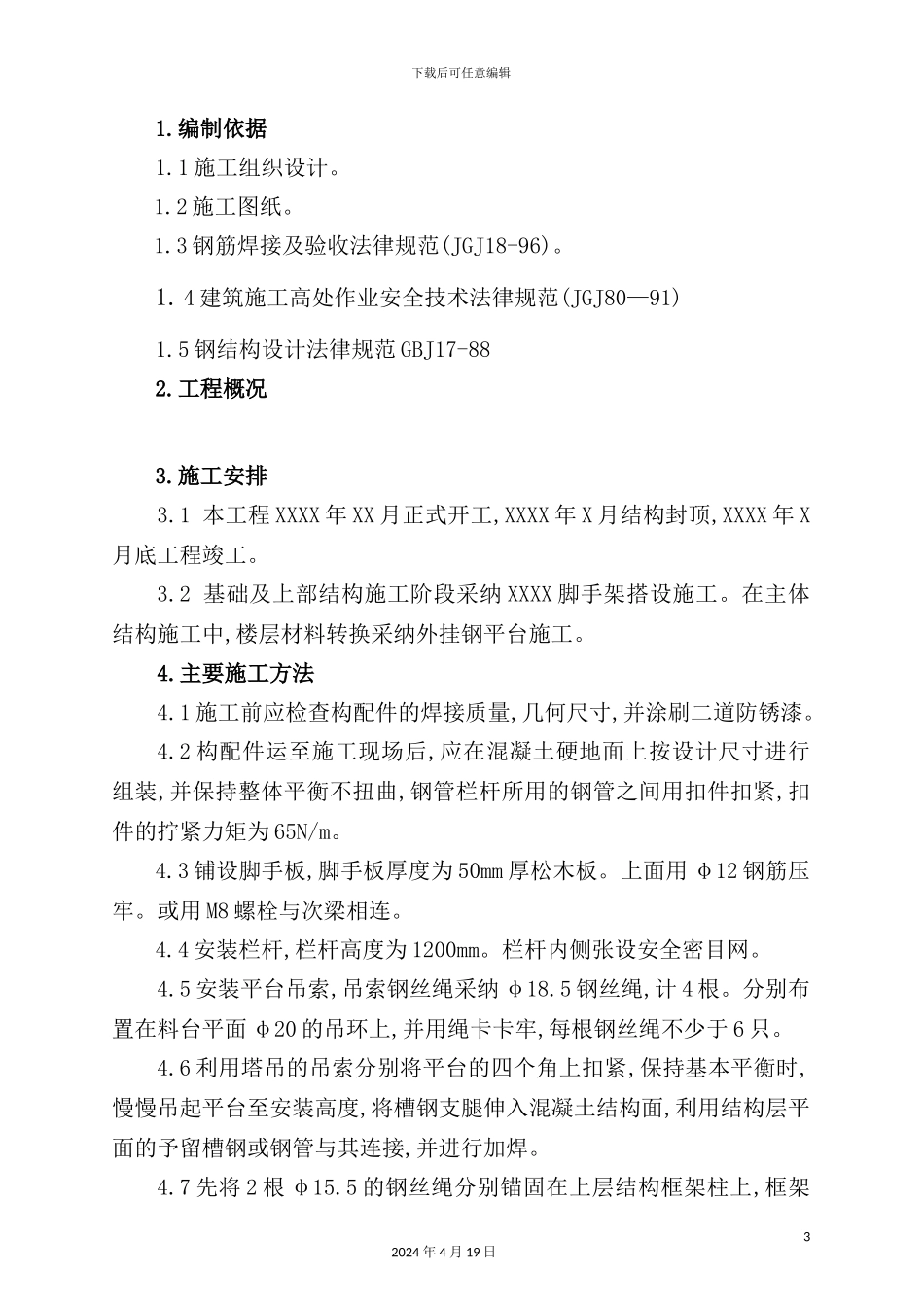

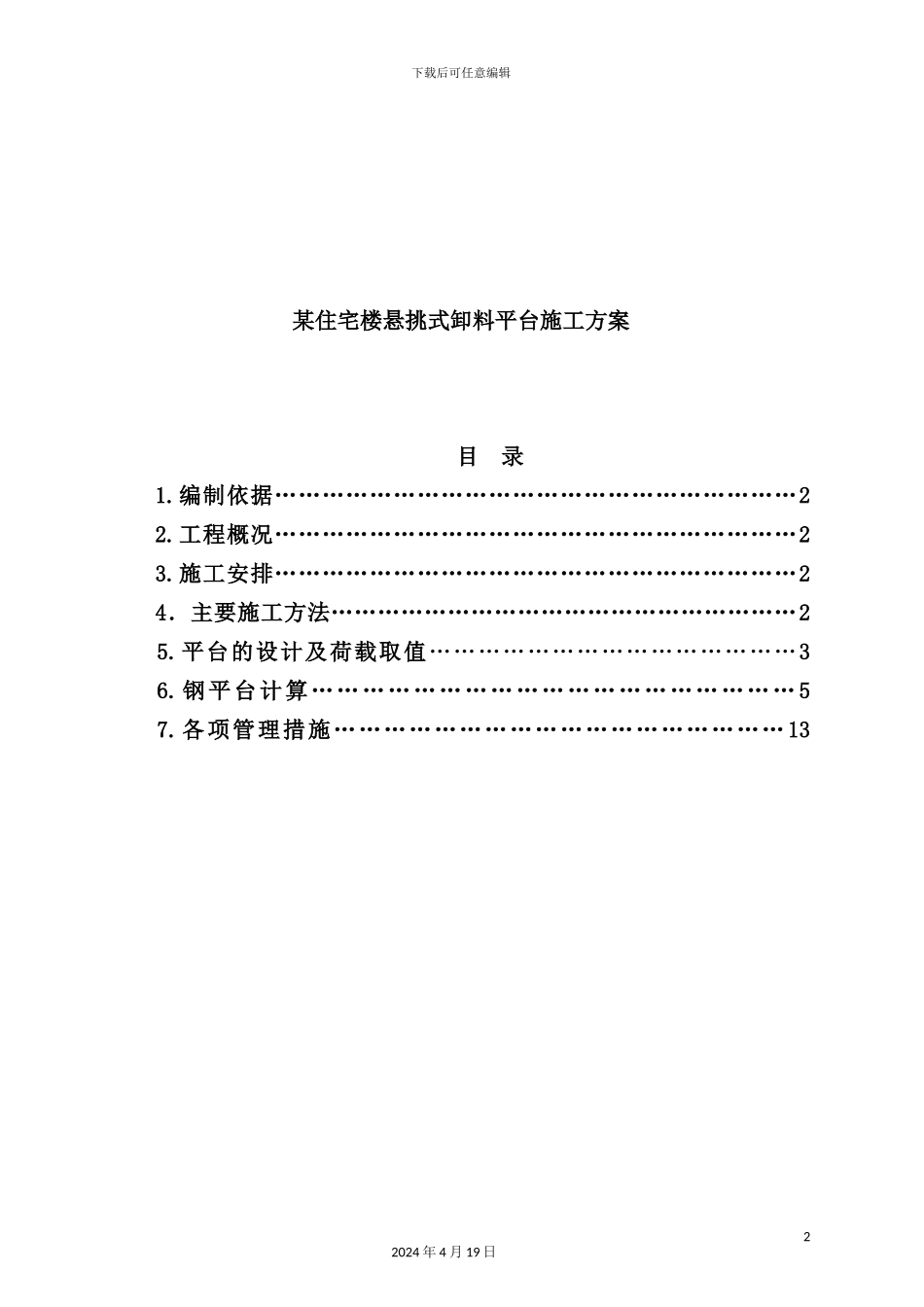

下载后可任意编辑住宅楼悬挑式卸料平台的施工方案12024 年 4 月 19 日下载后可任意编辑某住宅楼悬挑式卸料平台施工方案目 录1.编制依据…………………………………………………………22.工程概况…………………………………………………………23.施工安排…………………………………………………………24．主要施工方法……………………………………………………25.平台的设计及荷载取值………………………………………36.钢平台计算………………………………………………… 57.各项管理措施……………………………………………… 1322024 年 4 月 19 日下载后可任意编辑1.编制依据1.1 施工组织设计。1.2 施工图纸。1.3 钢筋焊接及验收法律规范(JGJ18-96)。1.4 建筑施工高处作业安全技术法律规范(JGJ80—91)1.5 钢结构设计法律规范 GBJ17-882.工程概况 3.施工安排3.1 本工程 XXXX 年 XX 月正式开工,XXXX 年 X 月结构封顶,XXXX 年 X月底工程竣工。3.2 基础及上部结构施工阶段采纳 XXXX 脚手架搭设施工。在主体结构施工中,楼层材料转换采纳外挂钢平台施工。4.主要施工方法4.1 施工前应检查构配件的焊接质量,几何尺寸,并涂刷二道防锈漆。4.2 构配件运至施工现场后,应在混凝土硬地面上按设计尺寸进行组装,并保持整体平衡不扭曲,钢管栏杆所用的钢管之间用扣件扣紧,扣件的拧紧力矩为 65N/m。4.3 铺设脚手板,脚手板厚度为 50mm 厚松木板。上面用 φ12 钢筋压牢。或用 M8 螺栓与次梁相连。4.4 安装栏杆,栏杆高度为 1200mm。栏杆内侧张设安全密目网。4.5 安装平台吊索,吊索钢丝绳采纳 φ18.5 钢丝绳,计 4 根。分别布置在料台平面 φ20 的吊环上,并用绳卡卡牢,每根钢丝绳不少于 6 只。4.6 利用塔吊的吊索分别将平台的四个角上扣紧,保持基本平衡时,慢慢吊起平台至安装高度,将槽钢支腿伸入混凝土结构面,利用结构层平面的予留槽钢或钢管与其连接,并进行加焊。4.7 先将 2 根 φ15.5 的钢丝绳分别锚固在上层结构框架柱上,框架32024 年 4 月 19 日下载后可任意编辑柱四角围系钢丝绳处应加衬软垫层,再将 2 根 φ18.5 的钢丝绳分别锚固在上层结构板面的预留钢筋环上,(2Φ25 钢筋)。钢平台外口应略高于内口 150mm。4.8 接好钢丝绳调整完毕,(其中 2 根作安全绳)。经过检查验收,方可松卸起重吊钩,上下操作。4.9 悬挂限载标牌。 5.平台的设计及荷载取值:5.1 平台设计1)钢平台主梁采纳[14 ...
