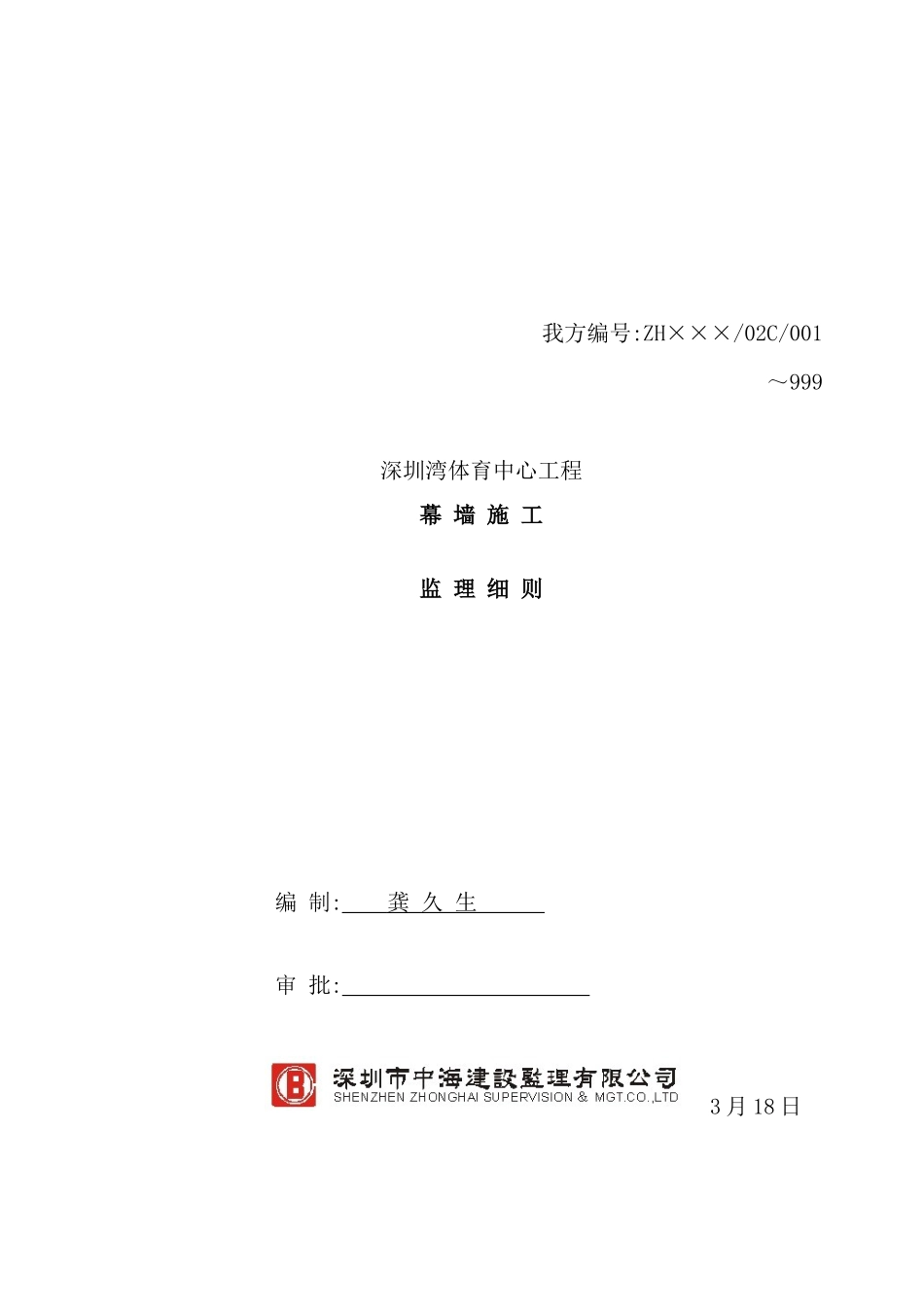

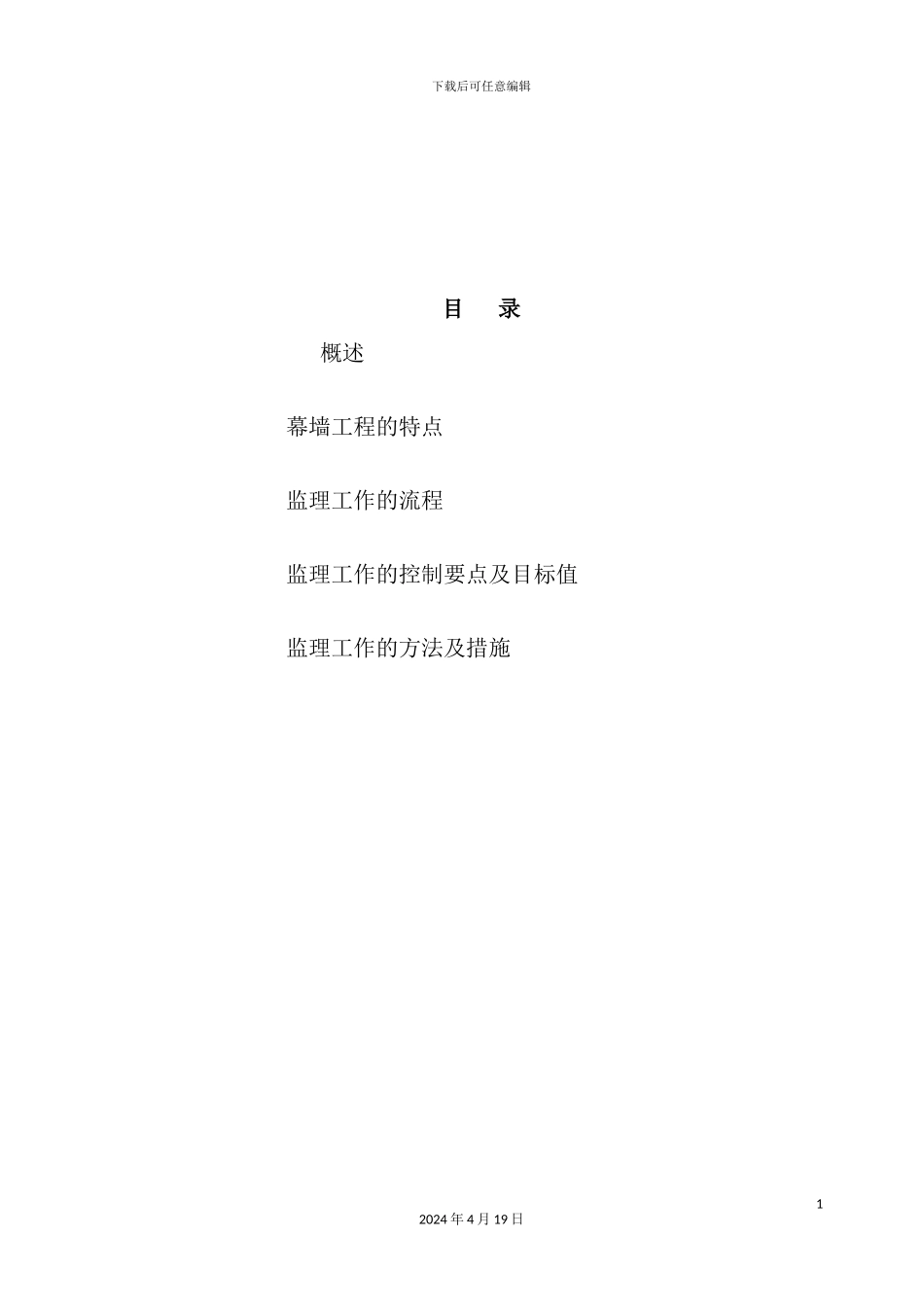

下载后可任意编辑体育中心幕墙施工监理细则12024 年 4 月 19 日 我方编号:ZH×××/02C/001～999 深圳湾体育中心工程幕 墙 施 工监 理 细 则编 制: 龚 久 生 审 批: 3 月 18 日下载后可任意编辑目 录概述 幕墙工程的特点监理工作的流程监理工作的控制要点及目标值监理工作的方法及措施12024 年 4 月 19 日下载后可任意编辑概 述 1. 编制说明本细则是我项目部对深圳湾体育中心项目幕墙工程施工监理的总体构思与部署,为幕墙工程施工监理提供技术性指导文件,用以指导幕墙工程施工阶段的监理工作,确保优质地完成本次幕墙工程的建设任务。2. 编制依据(1)已批准的监理规划;(2)本专业工程相关的标准、设计文件和技术资料;(3)施工组织设计。3.施工单位: 工程总包:中建三局股份公司深圳湾体育中心工程项目部 Ⅰ 标段:深圳市中航幕墙工程有限公司 Ⅱ 标段:沈阳远大铝业工程有限公司 Ⅲ 标段:深圳市瑞华建设股份有限公司4.工程范围:Ⅰ 标段:体育场周边,外围玻璃幕墙、石材幕墙、金属板幕墙、金属百叶、门窗及附属设施内层防火玻璃幕墙和轻质金属屋面、电动开启扇,金属栏杆、玻璃栏板等Ⅱ 标段:体育馆、游泳馆幕墙所有外围玻璃幕墙、石材幕墙、金属板22024 年 4 月 19 日下载后可任意编辑幕墙、金属百叶、门窗、附属设施内层防火玻璃幕墙和电动开启扇、金属栏杆、玻璃栏板等。Ⅲ 标段:网球馆、热身馆的玻璃幕墙、石材幕墙、屋面金属板幕墙、金属百叶、门窗及附属设施玻璃幕墙和轻质金属屋面、电动开启扇,Ⅰ、Ⅱ、Ⅲ标段广场金属栏杆、玻璃栏板及部份石材幕墙等。幕墙工程的特点1．观景桥玻璃幕墙:(1) 位于体育场东侧,幕墙结构体系为钢结构支撑隐框玻璃幕墙,在主体钢架外侧布置纵、横钢骨架(纵向龙骨为 250×150×6(31 米以上)、150×100×5 钢方通、横向龙骨截面为 100×100×3 钢方通 ), 玻 璃 选 用 8+1.52PVB+8+12A+8 钢 化 中 空 夹 胶 LOW-E 玻 璃 和8+1.52PVB+8 钢化夹胶镀膜玻璃,玻璃四边均经过铝合金框料固定到钢骨架上;(2) 玻璃板块经过铝合金框料连接到钢骨架上,铝合金框料采纳小单元挂钩;(3) 铝合金与钢材之间采纳橡胶防腐垫片防止电化学腐蚀;(4) 玻璃板块横向具有二次防护措施。2．游泳馆体育馆周边玻璃幕墙(1)位于游泳馆、体育馆外侧,幕墙结构体系为钢结构支撑隐框玻璃幕墙,在主体钢架外侧横向外设 300×100×20×20㎜T 型钢,Q345B32024 年 4 月 19 日下载后...
