体育场馆系统解决方案样本

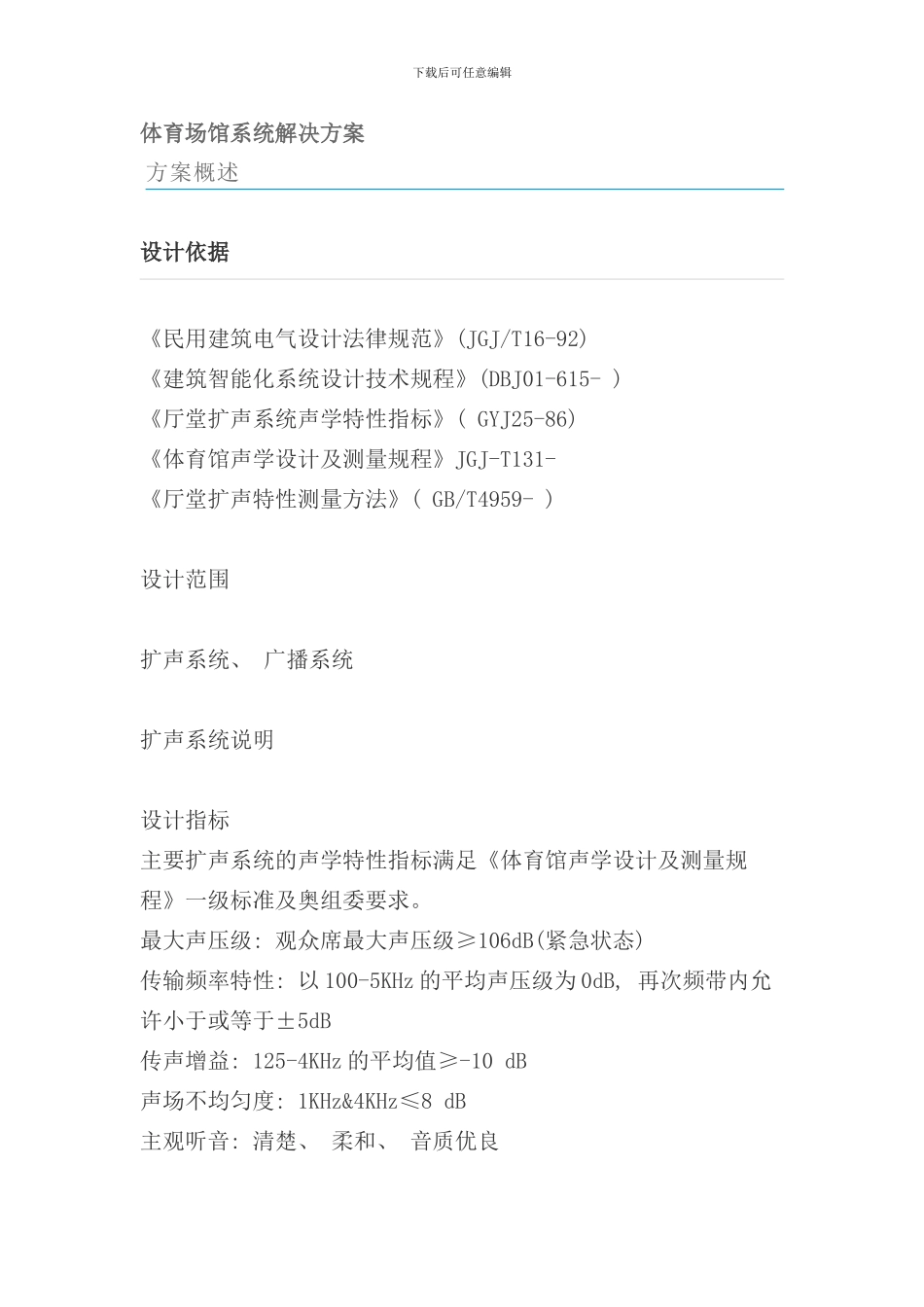

下载后可任意编辑体育场馆系统解决方案方案概述设计依据《民用建筑电气设计法律规范》(JGJ/T16-92)《建筑智能化系统设计技术规程》(DBJ01-615- )《厅堂扩声系统声学特性指标》( GYJ25-86) 《体育馆声学设计及测量规程》JGJ-T131- 《厅堂扩声特性测量方法》( GB/T4959- ) 设计范围扩声系统、 广播系统扩声系统说明设计指标主要扩声系统的声学特性指标满足《体育馆声学设计及测量规程》一级标准及奥组委要求。最大声压级: 观众席最大声压级≥106dB(紧急状态)传输频率特性: 以 100-5KHz 的平均声压级为 0dB, 再次频带内允许小于或等于±5dB传声增益: 125-4KHz 的平均值≥-10 dB声场不均匀度: 1KHz&4KHz≤8 dB主观听音: 清楚、 柔和、 音质优良下载后可任意编辑因体育场南北挑蓬承重安全需要, 在原有设计的基础上必须减少12 只音箱和改变吊挂形式。系统特点设计概述主要用于奥运项目的室外竞赛、 群主集会的扩声要求; 文艺演出也能够适用。本系统作辅助设施以满足扩声的需要; 扬声器布置合理, 不会影响体育场其它使用功能; 在主席台、 竞赛场地、 检录处、 各门入口等处设置传声器插接盒提供足够的话筒点, 以满足各种竞赛、 集会的需要; 为满足电视台、 电台的实况转播需要, 预留符合要求的音频转播接口; 有扩声机房向场内、 观众走廊、 场外发布通知。遇紧急情况, 消防控制室在扩声设备开机的情况下, 可优先选择所有区域发布紧急通知; 检录处等多处设有独立的扩声系统。由于工人体育场是改建项目, 主体结构没有变化, 不宜采纳集中扩声方式。本系统使用分散式扩声布局形式。扬声器的布局根据工人体育场的实际情况和建筑承重安全需要, 本系统分东、 东北、 东南、 西、 西北、 西南共 6 个区域, 及沿着挑蓬前端下方吊装共 36 组扬声器箱, 东西挑蓬各为 7 组, 每组扬声器为 5只, 服务距离分别为 13-33m,15-18m,以这种分布的方式能够使整个声场覆盖均匀。公共广播下载后可任意编辑根据各区域不同需求与不同环境, 设置了吸顶扬声器、 室内扬声器。对不同区域播放不同内容的信号。二层环廊设置了 77 只扬声器, 分四组用 4 功放分别推动。24 个看台入口以及 5 个场地入口处使用 4 只扬声器; 5 个场地入口处分别设置了话筒插座盒, 内有音频接口, 能实现单独不同的广播输出。4 个大门入口处以及体育场外围一圈设置了广播音箱, 还分别设置了音频接口, 4 个大门处能实现单独...
