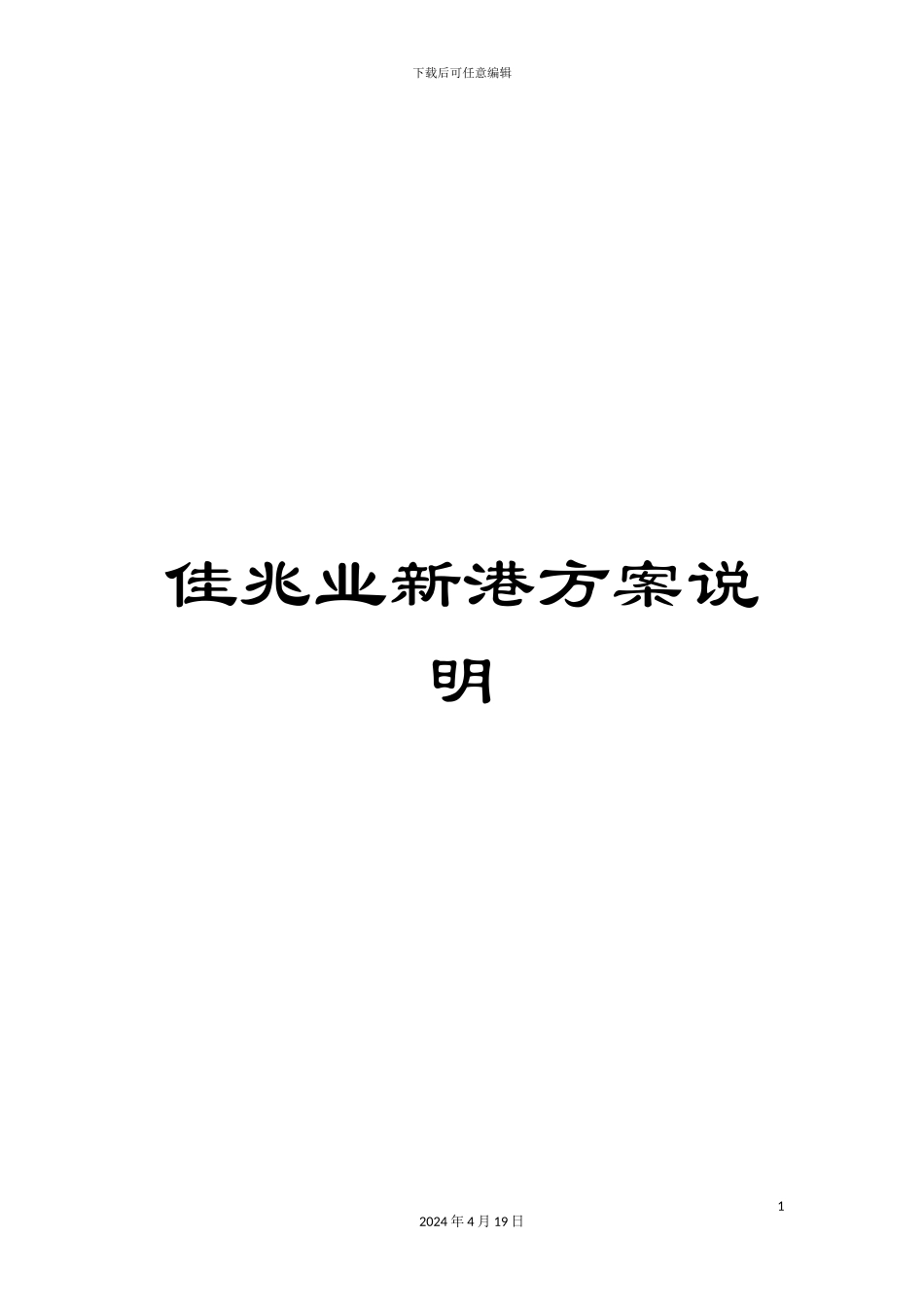

佳兆业新港方案说明

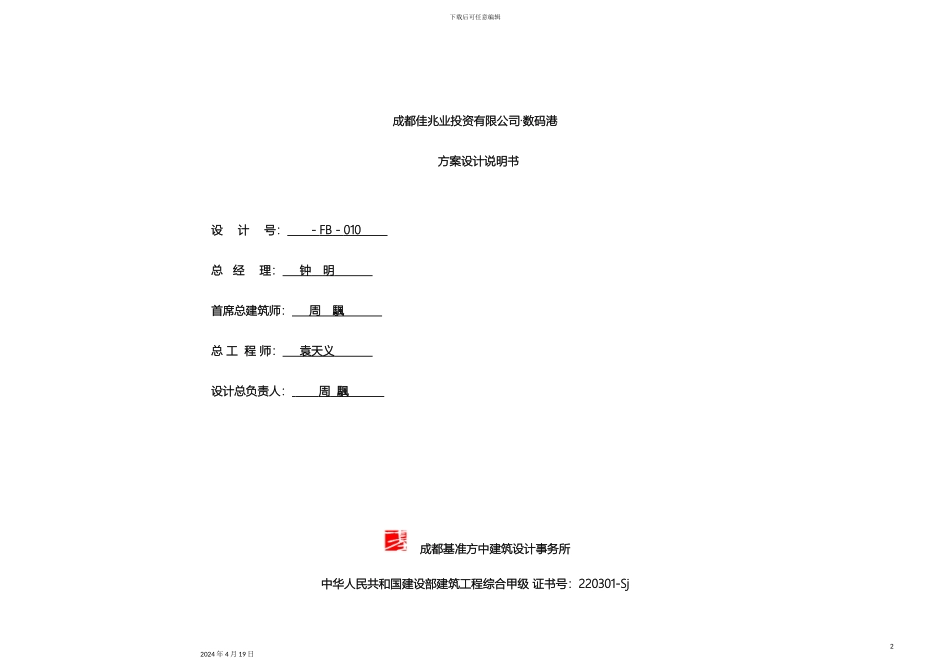

下载后可任意编辑佳兆业新港方案说明12024 年 4 月 19 日下载后可任意编辑成都佳兆业投资有限公司·数码港 方案设计说明书设 计 号： － FB － 010 总 经 理： 钟 明 首席总建筑师： 周 颿 总 工 程 师： 袁天义 设计总负责人： 周 颿 成都基准方中建筑设计事务所中华人民共和国建设部建筑工程综合甲级 证书号：220301-Sj22024 年 4 月 19 日下载后可任意编辑二零零八年三月32024 年 4 月 19 日下载后可任意编辑目 录一、表现图1.西北向俯视图一2.规划道路沿街透视图3.西北向沿街透视图4.主入口昼景透视图5.中心庭院夜景透视图6.中心庭院透视图7.总平面图（填色）二、设计说明1. 规划设计2. 建筑设计3. 结构设计4. 给排水设计5. 电气设计6. 暖通设计7. 消防设计三、设计图纸(一) 总图1. 总平面图（黑白）2. 地下室平面图3. 规划地块现状分析图4. 功能分区分析图42024 年 4 月 19 日下载后可任意编辑5. 道路交通分析图6. 消防系统分析图7. 绿化分析图8. 日照分析图(二) 建筑单体1． 01＃楼平、立、剖面图2． 02＃楼平、立、剖面图3． 03，08＃楼平、立、剖面图4． 04，07＃楼平、立、剖面图5． 05，06＃楼平、立、剖面图6． 09，10＃楼平、立、剖面图7． 11＃楼平、立、剖面图52024 年 4 月 19 日下载后可任意编辑双流数码港住宅小区项目【一】设计依据1、成都市双流县规划管理局对本地块所提的《规划设计条件通知书 07073 号》（二○○七年七月）2、业主提供的项目用地红拨图及地形图电子文件3、《成都市规划管理技术规定》成都市规划管理局， 4、《民用建筑设计通则》GB 50352- 5、《高层民用建筑设计防火法律规范》GB50045-95,( )6、《住宅设计法律规范》GB50096-1999,( )7、《住宅建筑法律规范》GB50368- 8、《商店建筑设计法律规范》JGJ48-889、《汽车库设计法律规范》JGJ100-9810、《汽车库、修车库、停车场设计防火法律规范》GB 50067-97 11、《城市道路和建筑物无障碍设计法律规范》JGJ50- 12、业主提供的项目规划与建筑方案设计任务书13、其它相关的国家及地方规划建设法规、法律规范【二】项目概况1、建设规模: 规划净用地面积: 40020.00㎡（约 60 亩）。 总建筑面积:约 13.9 万㎡（地上约 10.2 万㎡，地下约 3.7 万㎡） 建筑层数:地上: 住宅 13 层，11 层 商业设施 1 层 地下: 1 层2、项目组成:高层住宅楼及其附属用房(地...
