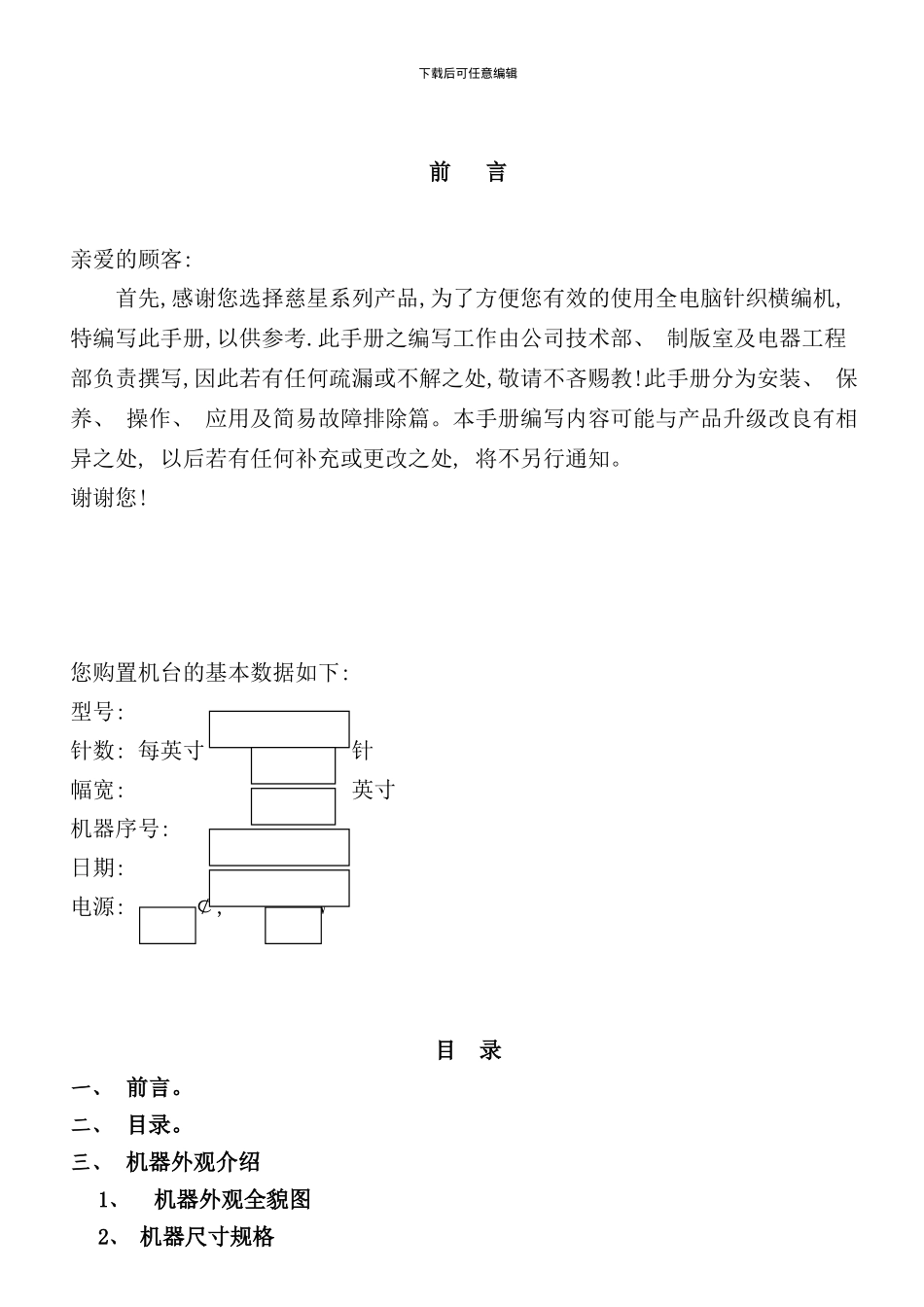

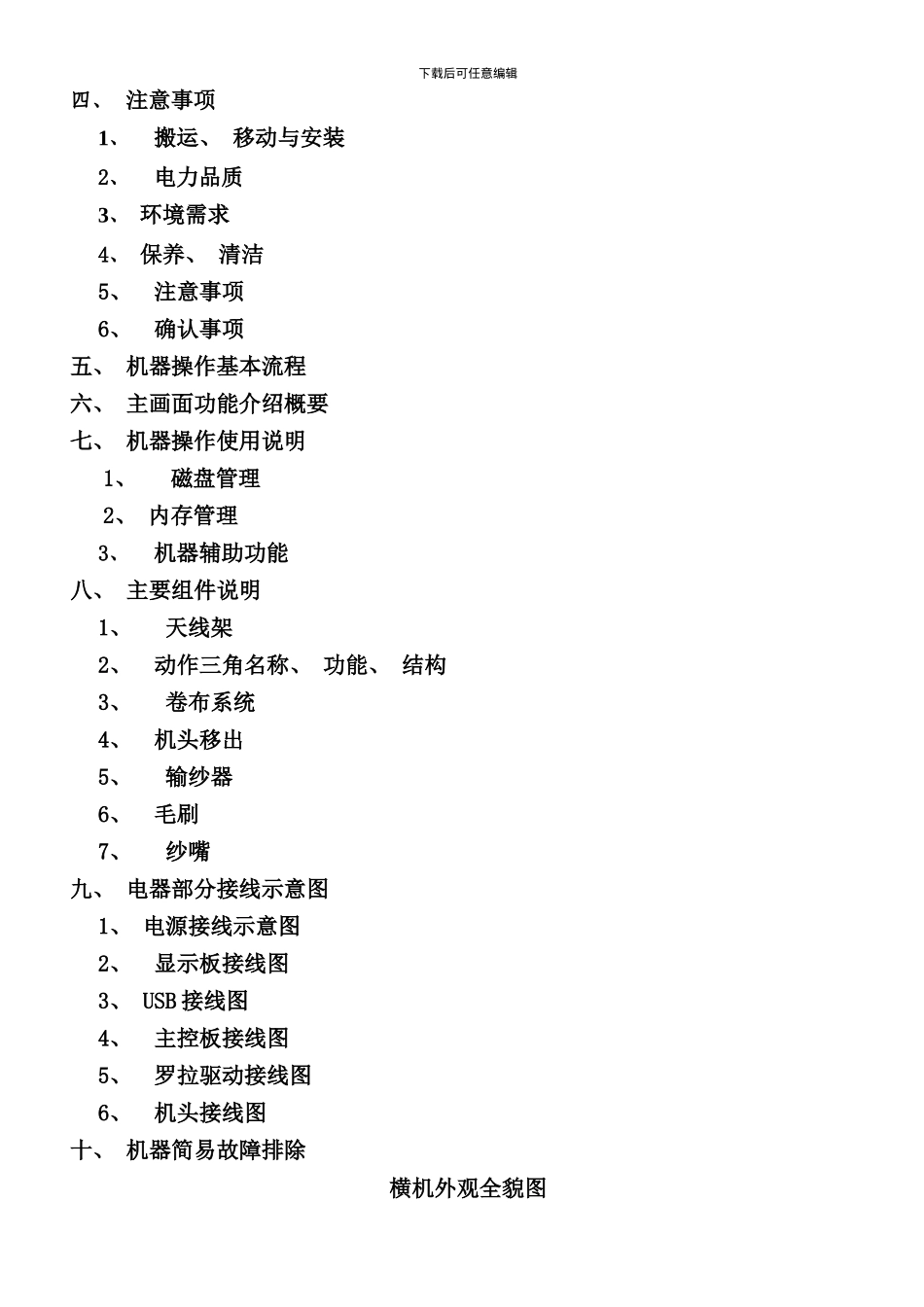

下载后可任意编辑前 言亲爱的顾客: 首先,感谢您选择慈星系列产品,为了方便您有效的使用全电脑针织横编机,特编写此手册,以供参考.此手册之编写工作由公司技术部、 制版室及电器工程部负责撰写,因此若有任何疏漏或不解之处,敬请不吝赐教!此手册分为安装、 保养、 操作、 应用及简易故障排除篇。本手册编写内容可能与产品升级改良有相异之处, 以后若有任何补充或更改之处, 将不另行通知。谢谢您! 您购置机台的基本数据如下: 型号: 针数: 每英寸 针幅宽: 英寸机器序号: 日期: 电源: ￠, V目 录一、 前言。二、 目录。三、 机器外观介绍1、机器外观全貌图2、 机器尺寸规格下载后可任意编辑四、 注意事项1、搬运、 移动与安装 2、电力品质3、 环境需求 4、 保养、 清洁5、 注意事项 6、 确认事项五、 机器操作基本流程 六、 主画面功能介绍概要 七、 机器操作使用说明 1、 磁盘管理 2、 内存管理 3、机器辅助功能 八、 主要组件说明1、 天线架 2、 动作三角名称、 功能、 结构3、 卷布系统 4、 机头移出5、 输纱器 6、 毛刷7、 纱嘴 九、 电器部分接线示意图1、 电源接线示意图 2、 显示板接线图 3、 USB 接线图 4、 主控板接线图 5、 罗拉驱动接线图 6、 机头接线图 十、 机器简易故障排除 横机外观全貌图下载后可任意编辑 A 天线及置纱组 B 针床及护盖组C 机械头组 D 传动组E 电器箱组 F 机架及卷布组N 针床组 R 摇床组S 信克组 T 换色及导纱组 机器规格尺寸下载后可任意编辑 下载后可任意编辑 GE2-45S/GE-52S 最大编织幅宽之设定( 参考值) 针 距英 寸最 大 编 织 幅 宽5G45 英寸225N( 针) 52 英寸260N( 针) 7G45 英寸315N( 针) 52 英寸364N( 针) 9G45 英寸405N( 针) 52 英寸468N( 针) 12G45 英寸540N( 针) 52 英寸576N( 针) 14G45 英寸630N( 针) 下载后可任意编辑52 英寸728N( 针) 16G45 英寸720N( 针) 52 英寸832N( 针) 1-1 搬运、 移动与安装◎注意事项① .由于机器的精密度较高, 必须放置于混凝土的地面, 周围环境必须禁止任何震动与冲击。② .机器搬运上下卡车时要小心轻放, 不可空放发生声响(否则可能会影响机械精准度及走位或电路板插头松弛)。③ .包装箱拆卸时, 由上往下将螺丝打开后再拆底板。注意! 严防机台倾斜造成翻覆。④ .机器四周必须留有一定的操作空间; 注意墙壁及杂物和...
