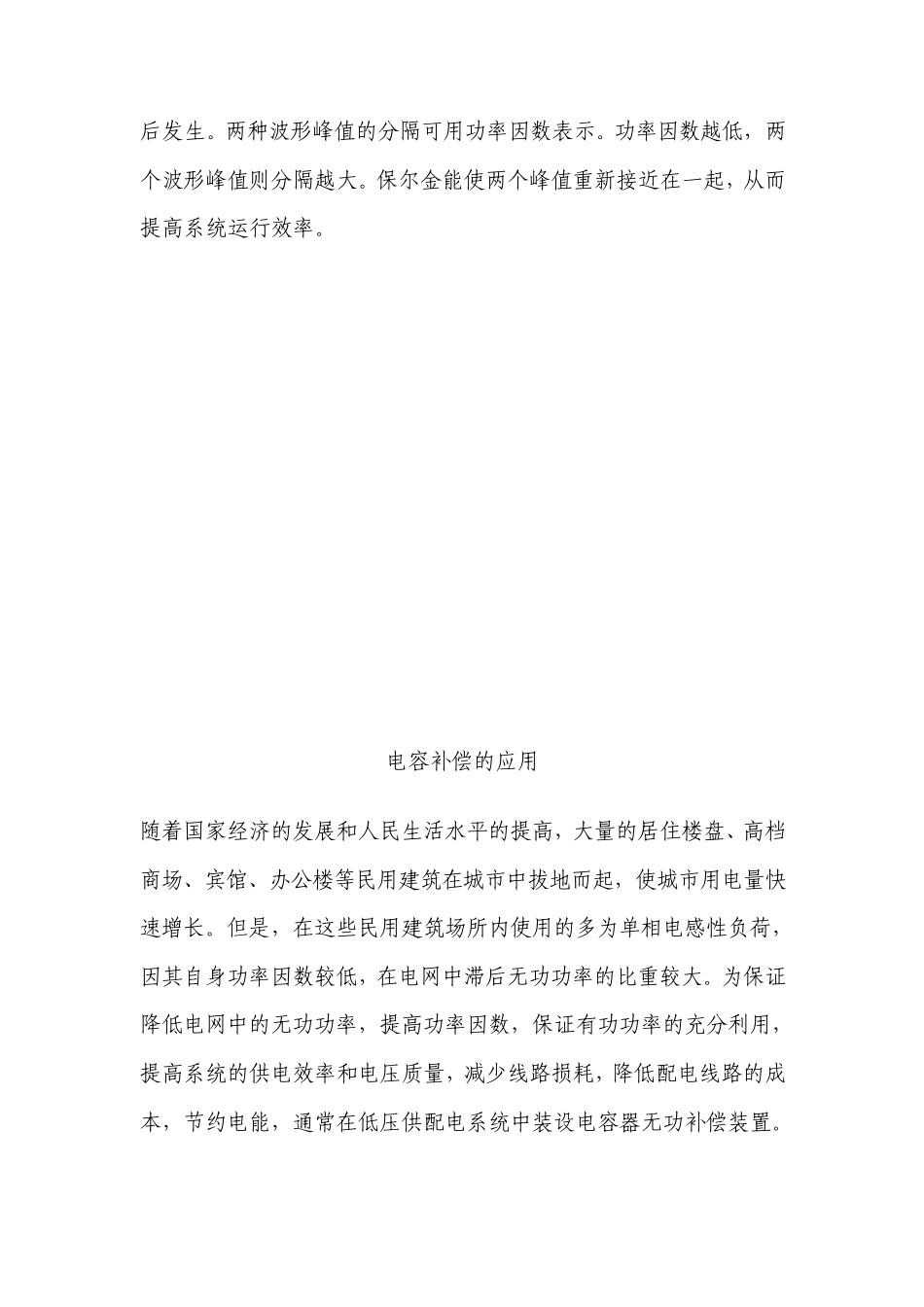

功率因数 在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号 cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即 cosΦ=P/S 功率因数的大小与电路的负荷性质有关， 如白炽灯泡、电阻炉等电阻负荷的功率因数为 1，一般具有电感或电容性负载的电路功率因数都小于 1。功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大， 从而降低了设备的利用率，增加了线路供电损失。所以，供电部门对用电单位的功率因数有一定的标准要求。 (1) 最基本分析：拿设备作举例。例如：设备功率为 100个单位，也就是说，有 100个单位的功率输送到设备中。然而，因大部分电器系统存在固有的无功损耗，只能使用 70个单位的功率。很不幸，虽然仅仅使用 70个单位，却要付 100个单位的费用。在这个例子中，功率因数是 0.7 (如果大部分设备的功率因数小于 0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。功率因数是马达效能的计量标准。 (2) 基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。功率因数是有用功与总功率间的比率。功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。 (3) 高级分析：在感性负载电路中，电流波形峰值在电压波形峰值之后发生。两种波形峰值的分隔可用功率因数表示。功率因数越低，两个波形峰值则分隔越大。保尔金能使两个峰值重新接近在一起，从而提高系统运行效率。 电容补偿的应用 随着国家经济的发展和人民生活水平的提高，大量的居住楼盘、高档商场、宾馆、办公楼等民用建筑在城市中拔地而起，使城市用电量快速增长。但是，在这些民用建筑场所内使用的多为单相电感性负荷，因其自身功率因数较低，在电网中滞后无功功率的比重较大。为保证降低电网中的无功功率，提高功率因数，保证有功功率的充分利用，提高系统的供电效率和电压质量，减少线路损耗，降低配电线路的成本，节约电能，通常在低压供配电系统中装设电容器无功补偿装臵。本文主要通过设计工作中所遇到的具体工程对无功自动补偿的方式和安装位臵作出了分析和比较。 １分相自动补偿的必要性 无功自动补偿按性质分为三相电容自动补偿和分相电容自动补偿。 三相电容自动补偿适用于三相负载平衡的供配电系统。因三相回路平衡，回路中...
