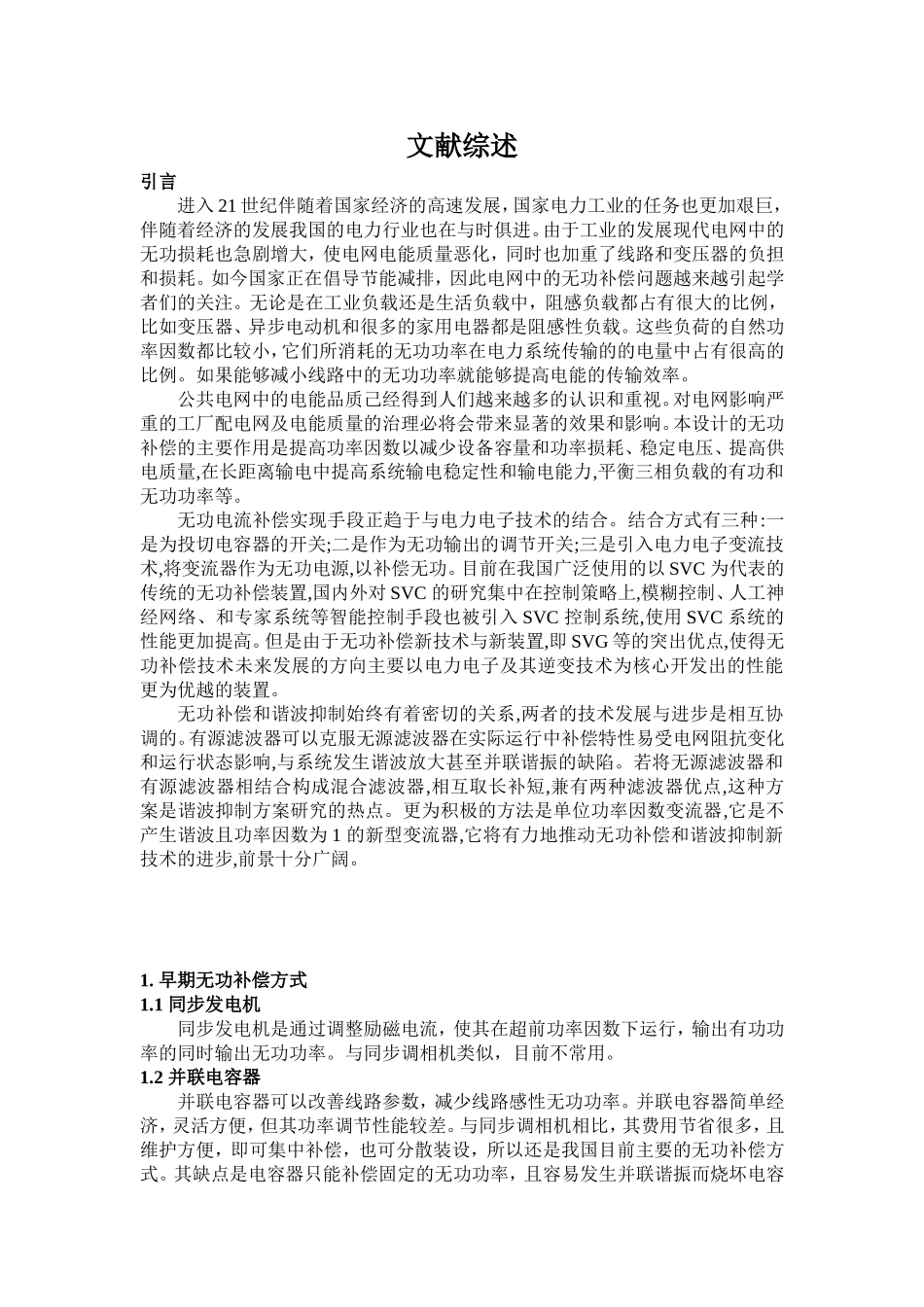

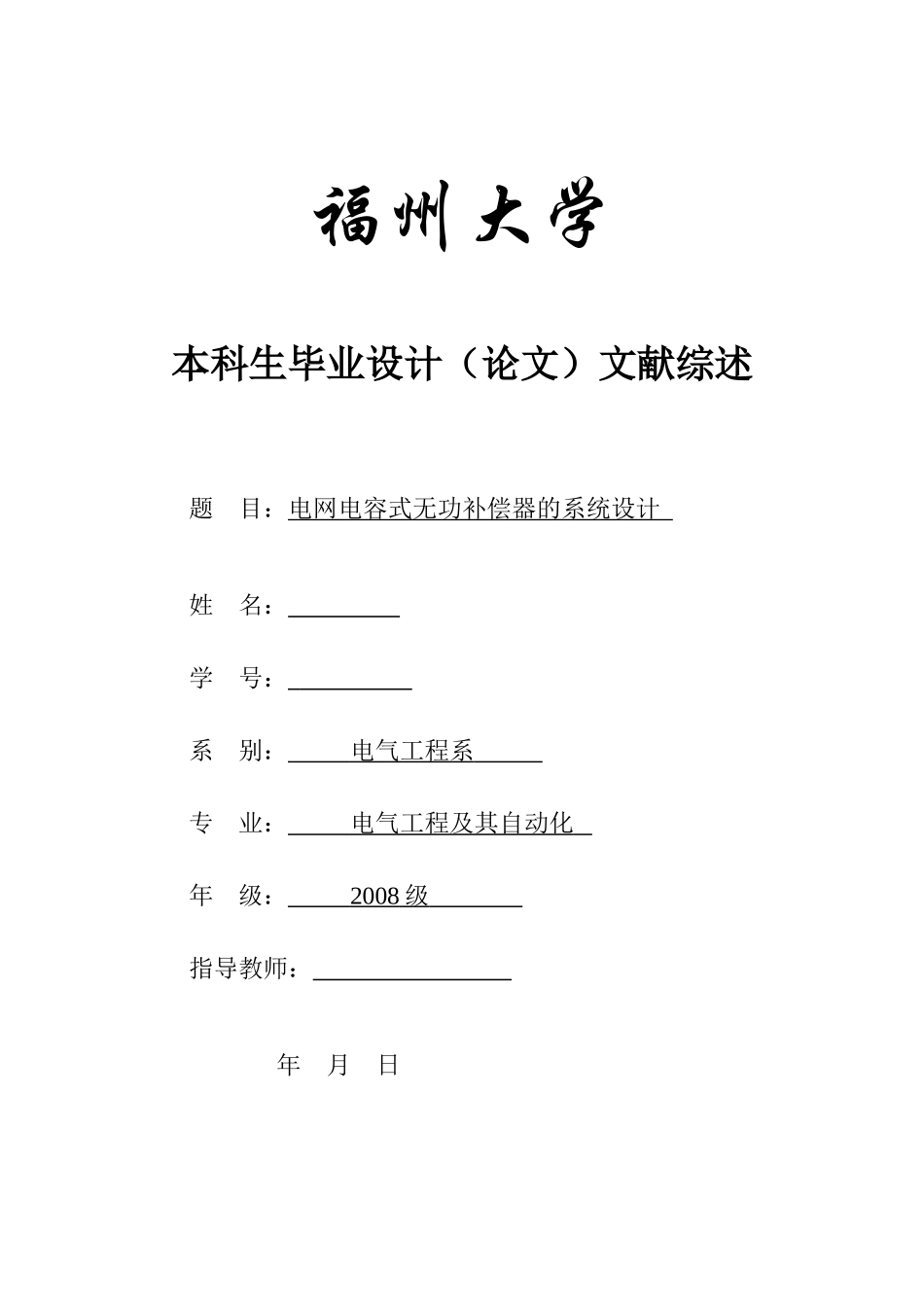

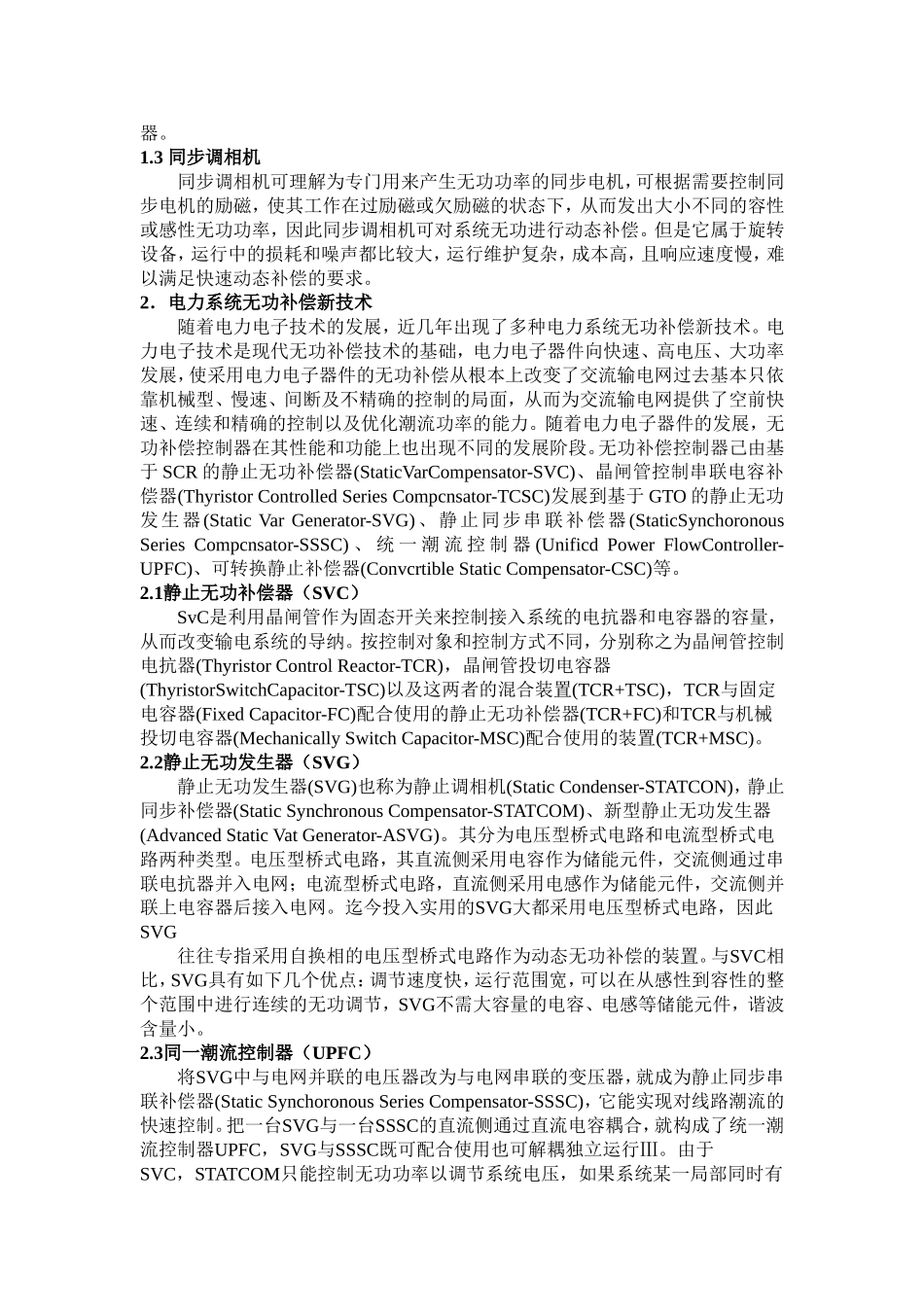

福州大学本科生毕业设计(论文)文献综述题目:电网电容式无功补偿器的系统设计姓名:学号:系别:电气工程系专业:电气工程及其自动化年级:2008级指导教师:年月日文献综述引言进入21世纪伴随着国家经济的高速发展,国家电力工业的任务也更加艰巨,伴随着经济的发展我国的电力行业也在与时俱进。由于工业的发展现代电网中的无功损耗也急剧增大,使电网电能质量恶化,同时也加重了线路和变压器的负担和损耗。如今国家正在倡导节能减排,因此电网中的无功补偿问题越来越引起学者们的关注。无论是在工业负载还是生活负载中,阻感负载都占有很大的比例,比如变压器、异步电动机和很多的家用电器都是阻感性负载。这些负荷的自然功率因数都比较小,它们所消耗的无功功率在电力系统传输的的电量中占有很高的比例。如果能够减小线路中的无功功率就能够提高电能的传输效率。公共电网中的电能品质己经得到人们越来越多的认识和重视。对电网影响严重的工厂配电网及电能质量的治理必将会带来显著的效果和影响。本设计的无功补偿的主要作用是提高功率因数以减少设备容量和功率损耗、稳定电压、提高供电质量,在长距离输电中提高系统输电稳定性和输电能力,平衡三相负载的有功和无功功率等。无功电流补偿实现手段正趋于与电力电子技术的结合。结合方式有三种:一是为投切电容器的开关;二是作为无功输出的调节开关;三是引入电力电子变流技术,将变流器作为无功电源,以补偿无功。目前在我国广泛使用的以SVC为代表的传统的无功补偿装置,国内外对SVC的研究集中在控制策略上,模糊控制、人工神经网络、和专家系统等智能控制手段也被引入SVC控制系统,使用SVC系统的性能更加提高。但是由于无功补偿新技术与新装置,即SVG等的突出优点,使得无功补偿技术未来发展的方向主要以电力电子及其逆变技术为核心开发出的性能更为优越的装置。无功补偿和谐波抑制始终有着密切的关系,两者的技术发展与进步是相互协调的。有源滤波器可以克服无源滤波器在实际运行中补偿特性易受电网阻抗变化和运行状态影响,与系统发生谐波放大甚至并联谐振的缺陷。若将无源滤波器和有源滤波器相结合构成混合滤波器,相互取长补短,兼有两种滤波器优点,这种方案是谐波抑制方案研究的热点。更为积极的方法是单位功率因数变流器,它是不产生谐波且功率因数为1的新型变流器,它将有力地推动无功补偿和谐波抑制新技术的进步,前景十分广阔。1.早期无功补偿方式1.1同步发电机同步发电机是通过调整励磁电流,使其在超前功率因数下运行,输出有功功率的同时输出无功功率。与同步调相机类似,目前不常用。1.2并联电容器并联电容器可以改善线路参数,减少线路感性无功功率。并联电容器简单经济,灵活方便,但其功率调节性能较差。与同步调相机相比,其费用节省很多,且维护方便,即可集中补偿,也可分散装设,所以还是我国目前主要的无功补偿方式。其缺点是电容器只能补偿固定的无功功率,且容易发生并联谐振而烧坏电容器。1.3同步调相机同步调相机可理解为专门用来产生无功功率的同步电机,可根据需要控制同步电机的励磁,使其工作在过励磁或欠励磁的状态下,从而发出大小不同的容性或感性无功功率,因此同步调相机可对系统无功进行动态补偿。但是它属于旋转设备,运行中的损耗和噪声都比较大,运行维护复杂,成本高,且响应速度慢,难以满足快速动态补偿的要求。2.电力系统无功补偿新技术随着电力电子技术的发展,近几年出现了多种电力系统无功补偿新技术。电力电子技术是现代无功补偿技术的基础,电力电子器件向快速、高电压、大功率发展,使采用电力电子器件的无功补偿从根本上改变了交流输电网过去基本只依靠机械型、慢速、间断及不精确的控制的局面,从而为交流输电网提供了空前快速、连续和精确的控制以及优化潮流功率的能力。随着电力电子器件的发展,无功补偿控制器在其性能和功能上也出现不同的发展阶段。无功补偿控制器己由基于SCR的静止无功补偿器(StaticVarCompensator-SVC)、晶闸管控制串联电容补偿器(ThyristorControlledSeriesCompcnsator-TCSC)发展到基于GTO的静止无功发生器(StaticVarGenerator-SVG)、静止同步串联补偿器(StaticSyncho...
