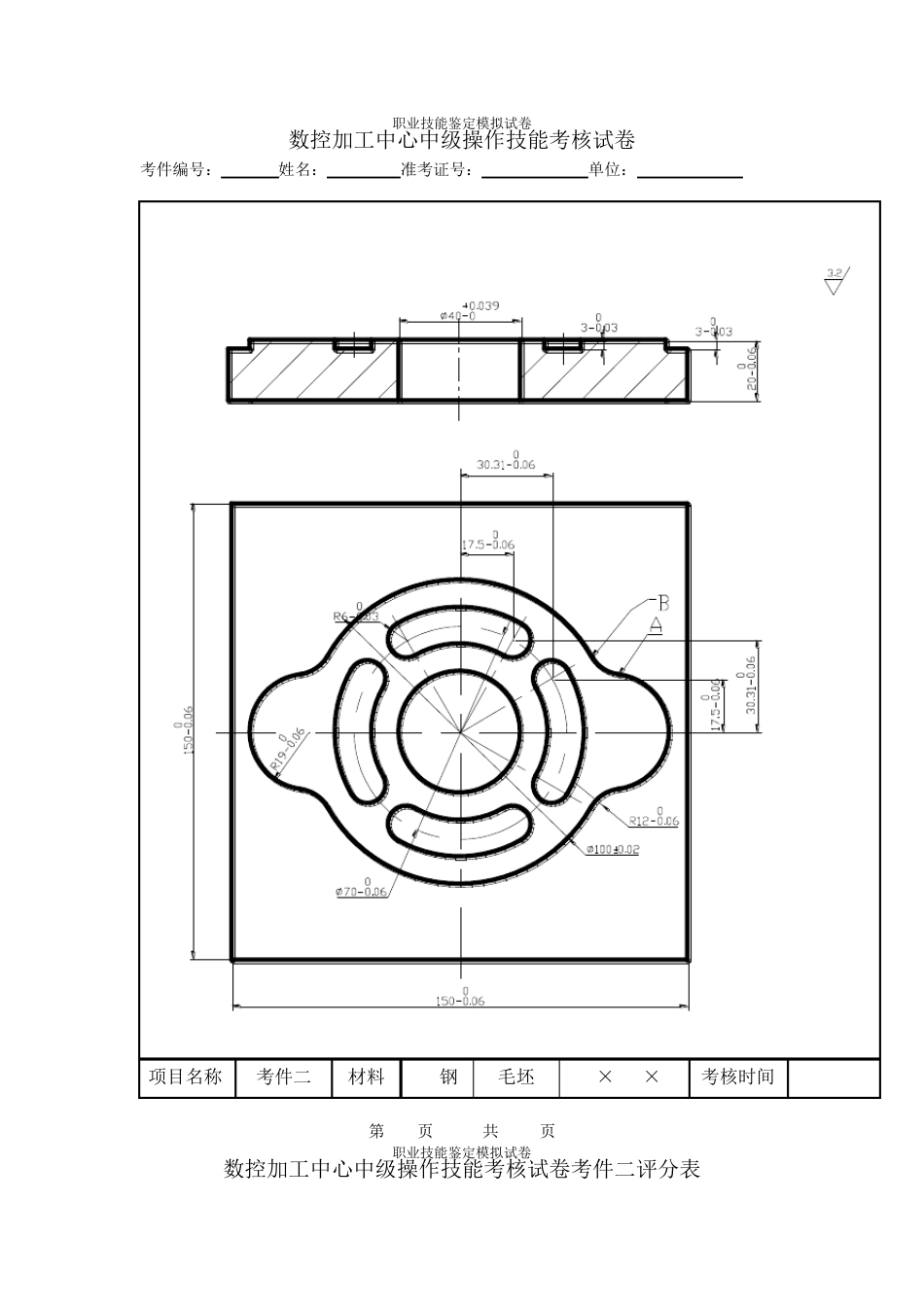

职业技能鉴定模拟试卷 数控加工中心中级操作技能考核试卷 考件编号： 姓名： 准考证号： 单位： 项目名称 考件二 材料 45钢 毛坯 150×150×20 考核时间 300min 第 1 页 共 1 页 职业技能鉴定模拟试卷 数控加工中心中级操作技能考核试卷考件二评分表 考件编号： 姓名： 准考证号： 单位： 序号 项 目 考核内容 配分 评分标准 检测结果 扣分 得分 备注 1 外形 φ100 0 20 IT 4 超差0.01扣2分 Ra 4 降一级扣2分 30．100 6.0 IT 4 超差0.01扣2分 Ra 4 降一级扣2分 R12 IT 4 超差0.01扣2分 Ra 4 降一级扣2分 5±0.08 IT 4 超差0.01扣2分 Ra 4 降一级扣2分 17．500 6.0 IT 4 超差0.01扣2分 Ra 2 降一级扣2分 2 槽 R70 IT 4 超差0.01扣1分 Ra 4 降一级扣2分 R600 30 。 IT 4 超差0.01扣1分 Ra 4 降一级扣2分 3±0.08 IT 4 超差0.01扣1分 Ra 4 降一级扣2分 3 程序编制 建立工作坐标系 2 出现错误不得分 程序代码正确 4 出现错误不得分 刀具轨迹显示正确 3 出现错误不得分 程序要完整 4 出现错误不得分 4 机床操作 开机及系统复位 3 出现错误不得分 装夹工件 2 出现错误不得分 输入及修改程序 5 出现错误不得分 正确设定对刀点 3 出现错误不得分 建立刀补 4 出现错误不得分 自动运行 3 出现错误不得分 5 工、量、刃具 的正确使用 执行操作规程 2 违反规程不得分 使用工具、量具 3 选择错误不得分 6 加工时间 超过定额时间 5min扣1分；超过 10min扣5分，以后每超过 5min加扣5分，超过 30min则停止考试。 7 文明生产 按有关规定每违反一项从总分中扣3分，发生重大事故取消考试。扣分不超过 10分。 监考人 检验员 考评员 数控加工中心中级操作技能考核试卷 考件编号： 姓名： 准考证号： 单位： 其余 技术要求： 1、不准用砂布及锉刀等修饰表面； 2、未注公差尺寸按GB1804-M。h8(工艺孔）. 项目名称 考件一 材料 45钢 毛坯 φ 110×20 考核时间 240min 第 1 页 共 1 页 职业技能鉴定模拟试卷 数控加工中心中级操作技能考核试卷考件一评分表 考件编号： 姓名： 准考证号： 单位： 序号 项 目 考核内容 配分 评分标准 检测结果 扣分 得分 备注 1 外形 8500 6.0 IT 4 超差0.01扣2分 Ra 4 降一级扣2分 7500 6.0 IT 4 ...
