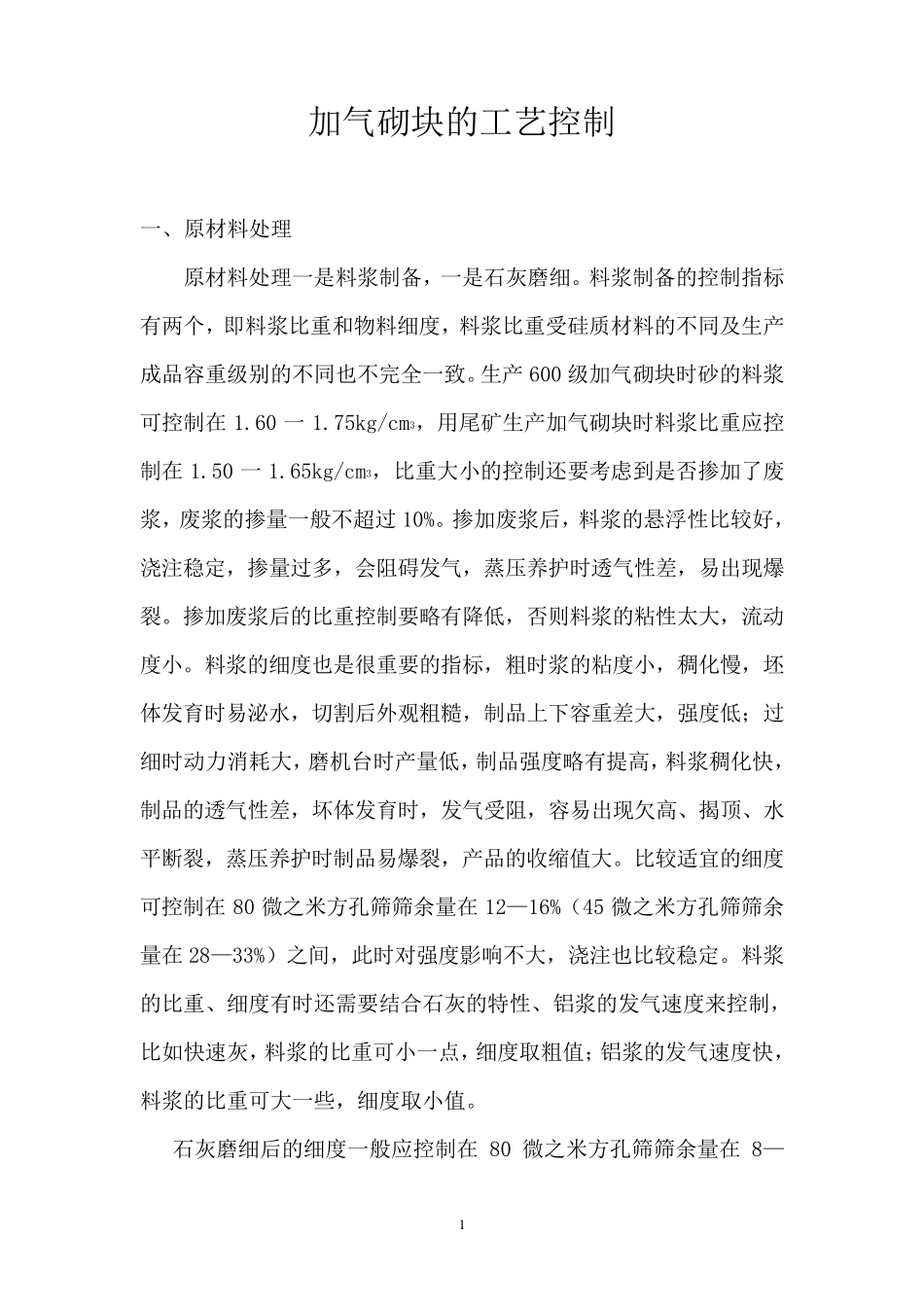

1 加 气 砌 块 的 工 艺 控 制 一 、 原 材 料 处 理 原 材 料 处 理 一 是 料 浆 制 备 ， 一 是 石 灰 磨 细 。 料 浆 制 备 的 控 制 指 标有 两 个 ， 即 料 浆 比 重 和 物 料 细 度 ， 料 浆 比 重 受 硅 质 材 料 的 不 同 及 生 产成 品 容 重 级 别 的 不 同 也 不 完 全 一 致 。 生 产 600 级 加 气 砌 块 时 砂 的 料 浆可 控 制 在1.60 一1.75kg/cm3， 用 尾 矿 生 产 加 气 砌 块 时 料 浆 比 重 应 控制 在1.50 一 1.65kg/cm3， 比 重 大 小 的 控 制 还 要 考 虑 到 是 否 掺 加 了 废浆 ， 废 浆 的 掺 量 一 般 不 超 过 10%。 掺 加 废 浆 后 ， 料 浆 的 悬 浮 性 比 较 好 ，浇 注 稳 定 ， 掺 量 过 多 ， 会 阻 碍 发 气 ， 蒸 压 养 护 时 透 气 性 差 ， 易 出 现 爆裂 。 掺 加 废 浆 后 的 比 重 控 制 要 略 有 降 低 ， 否 则 料 浆 的 粘 性 太 大 ， 流 动度 小 。 料 浆 的 细 度 也 是 很 重 要 的 指 标 ， 粗 时 浆 的 粘 度 小 ， 稠 化 慢 ， 坯体 发 育 时 易 泌 水 ， 切 割 后 外 观 粗 糙 ， 制 品 上 下 容 重 差 大 ， 强 度 低 ；过细 时 动 力消耗大 ， 磨 机台时 产 量 低 ， 制 品 强 度 略 有 提高， 料 浆 稠 化 快，制 品 的 透 气 性 差 ， 坏体 发 育 时 ， 发 气 受 阻 ， 容 易 出 现 欠高、 揭顶、 水平断裂 ， 蒸 压 养 护 时 制 品 易 爆 裂 ， 产 品 的 收缩值大 。 比 较 适宜的 细 度可 控 制 在80 微之米方孔筛筛余量 在 12—16%（45 微之米方孔筛筛余量 在 28—33%）之间， 此时 对 强 度 影 响 不 大 ， 浇 注 也 比 较 稳 定 。 料 浆的 比 重 、 细 度 有 时 还 需 要 结 合 石 灰 的 特 性 、 铝 浆 的 发 气 速 度 来 控 制 ，比 如 快速 灰 ， 料 浆 的 比 重 可 小 一 点 ， 细 度 取 粗 值；铝 浆 的 发 气 速 度 快，料 浆 的 比 重 可 大 一 些 ， 细 度 取 小 值。 石 灰 磨 细 后...
