励磁系统检验规程

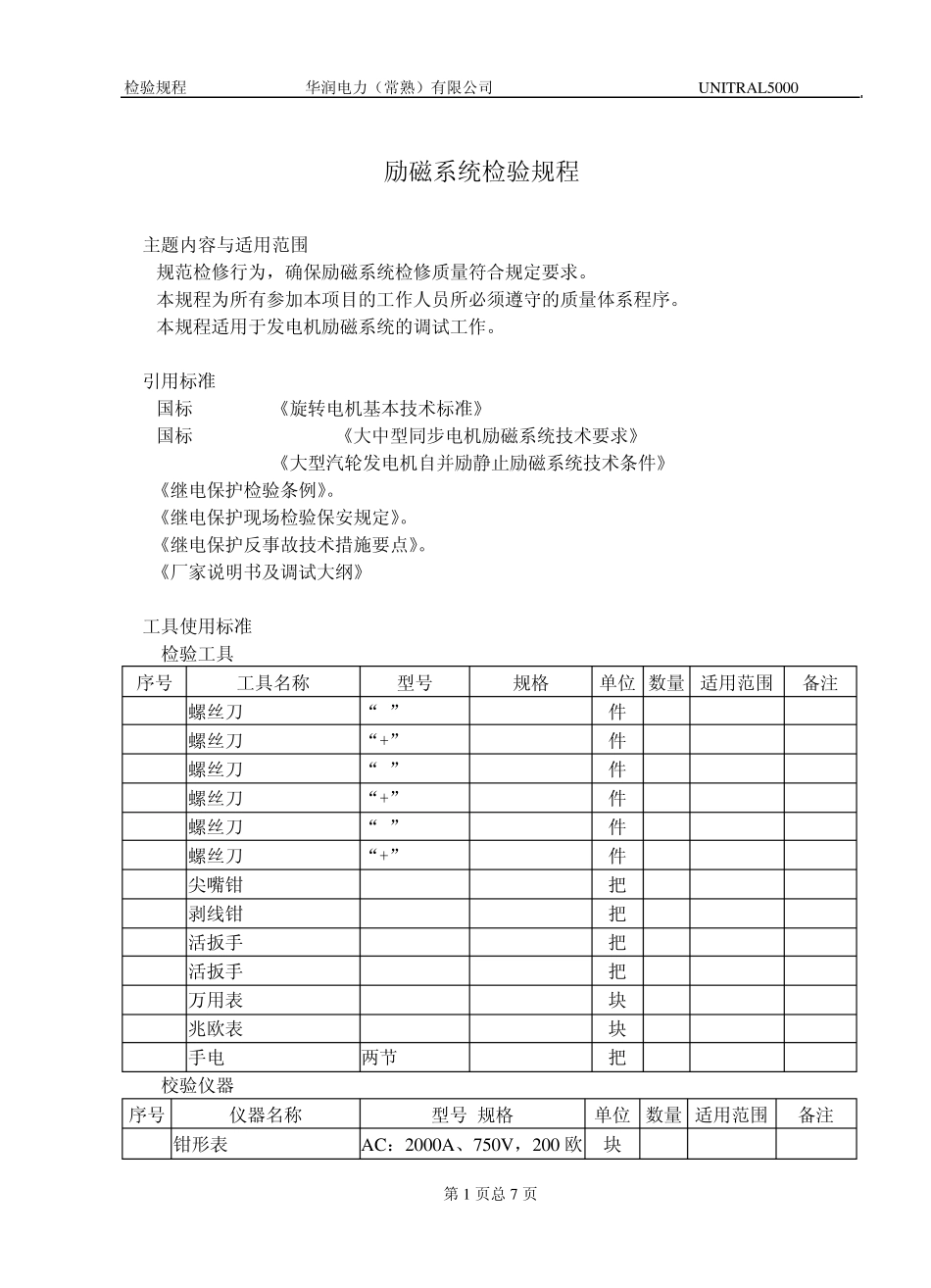

检验规程 华润电力（常熟）有限公司 UNITRAL5000 第1 页总7 页 励磁系统检验规程 1.主题内容与适用范围 1.1规范检修行为，确保励磁系统检修质量符合规定要求。 1.2本规程为所有参加本项目的工作人员所必须遵守的质量体系程序。 1.3本规程适用于发电机励磁系统的调试工作。 2.引用标准 2.1国标GB755-87《旋转电机基本技术标准》 2.2国标GB/T7409.3-1997《大中型同步电机励磁系统技术要求》 2.3 DL/T650-1998《大型汽轮发电机自并励静止励磁系统技术条件》 2.4《继电保护检验条例》。 2.5《继电保护现场检验保安规定》。 2.6《继电保护反事故技术措施要点》。 2.7《厂家说明书及调试大纲》 3 工具使用标准 3.1 检验工具 序号 工具名称 型号 规格 单位 数量 适用范围 备注 1 螺丝刀 “-” 100mm 件 1 A/B/C/D 2 螺丝刀 “+” 100mm 件 1 A/B/C/D 3 螺丝刀 “-” 200mm 件 1 A/B/C/D 4 螺丝刀 “+” 200mm 件 1 A/B/C/D 5 螺丝刀 “-” 50 mm 件 1 A/B 6 螺丝刀 “+” 50 mm 件 1 A/B 7 尖嘴钳 把 1 A/B/C/D 8 剥线钳 把 1 A/B 9 活扳手 150mm 把 1 A/B 10 活扳手 200mm 把 1 A/B 11 万用表 DT930 块 1 A/B/C/D 12 兆欧表 1000V 块 1 A/B 13 手电 两节 把 1 A/B/C/D 3.2 校验仪器 序号 仪器名称 型号/规格 单位 数量 适用范围 备注 1 钳形表 AC：2000A、750V，200 欧 块 1 A/B/C/D 检验规程 华润电力（常熟）有限公司 UNITRAL5000 第2 页总7 页 序号 仪器名称 型号/规格 单位 数量 适用范围 备注 2 钳形表 AC：600A、600V； DC：1000A、1000V； 块 1 A/B/C/D 3 数字双钳相位伏安表 VC3222A/B、600A，0-360° 块 1 A/B 4 相序表 TG3A，110V、220V、380V 块 1 A/B/C/D 5 综合移相器 XZT-II，0-360° 台 1 A/B 6 三相精密电源 JCD-3060B 台 1 A/B 7 示波器 8825 台 1 A/B/C/D 8 单相继电保护测试仪 瑞典，SVERKER750 台 1 A/B/C/D 9 微机型继电保护测试系统 台 1 A/B 10 模拟断路器 JJC-2 台 1 A/B 11 多功能二次回路检测装置 100A 台 1 A/B 12 二次电流注入检测装置 200A 台 1 A/B 13 数字交直流电压电流谐波钳表 F21/F26， 块 1 A/B 14 FLUKE86X 图形多用表 块 1 A/B 15 低频信号发生器 1Hz～1MHz 台 1 A/B ...
