勘察设计图纸图号

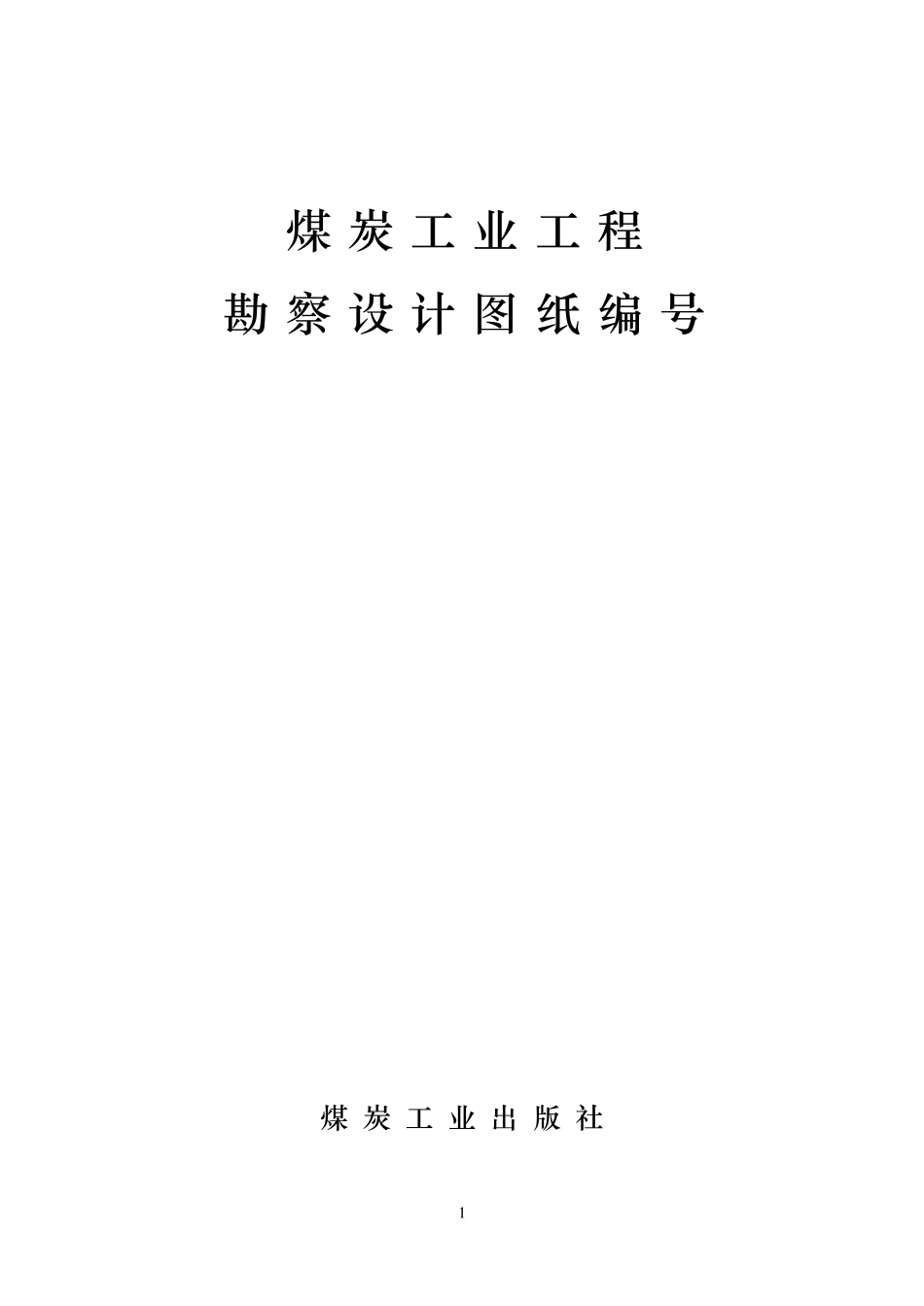

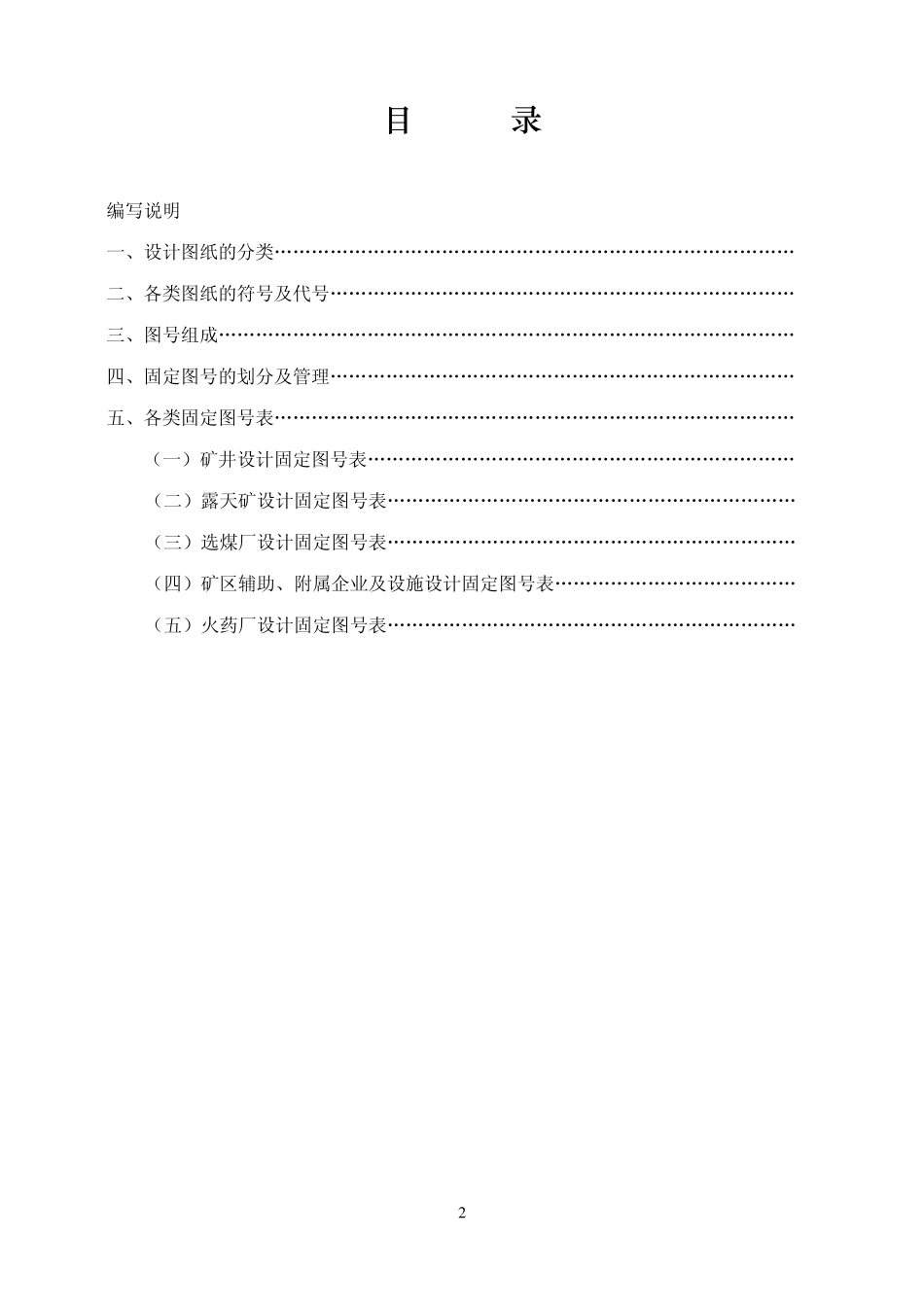

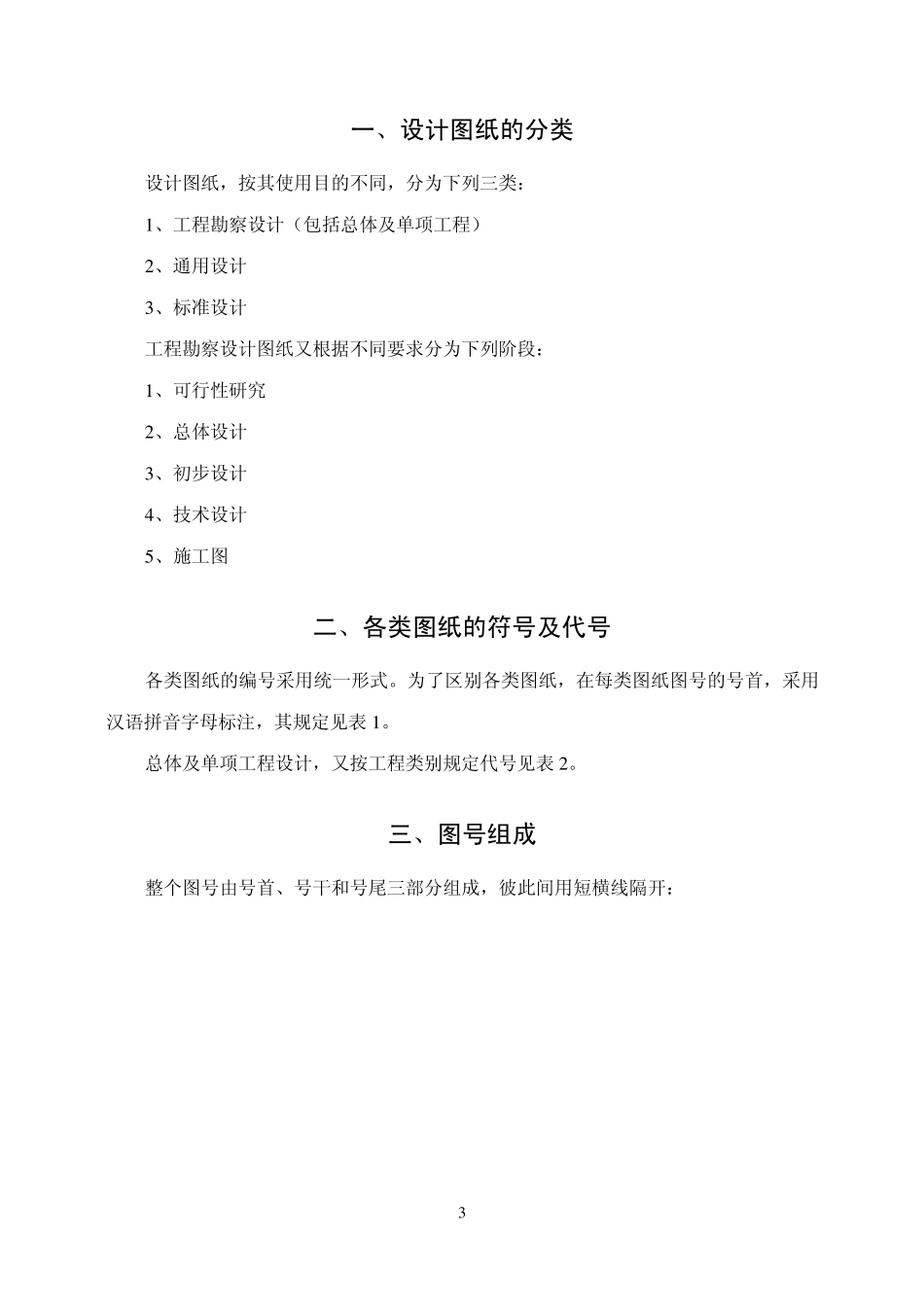

1 煤 炭 工 业 工 程 勘 察 设 计 图 纸 编 号 煤 炭 工 业 出 版 社 2 目 录 编写说明 一、设计图纸的分类………………………………………………………………………… 二、各类图纸的符号及代号………………………………………………………………… 三、图号组成………………………………………………………………………………… 四、固定图号的划分及管理………………………………………………………………… 五、各类固定图号表………………………………………………………………………… （一）矿井设计固定图号表…………………………………………………………… （二）露天矿设计固定图号表………………………………………………………… （三）选煤厂设计固定图号表………………………………………………………… （四）矿区辅助、附属企业及设施设计固定图号表………………………………… （五）火药厂设计固定图号表………………………………………………………… 3 一、设计图纸的分类 设计图纸，按其使用目的不同，分为下列三类： 1 、工程勘察设计（包括总体及单项工程） 2 、通用设计 3 、标准设计 工程勘察设计图纸又根据不同要求分为下列阶段： 1 、可行性研究 2 、总体设计 3 、初步设计 4 、技术设计 5 、施工图 二、各类图纸的符号及代号 各类图纸的编号采用统一形式。为了区别各类图纸，在每类图纸图号的号首，采用汉语拼音字母标注，其规定见表 1 。 总体及单项工程设计，又按工程类别规定代号见表 2 。 三、图号组成 整个图号由号首、号干和号尾三部分组成，彼此间用短横线隔开： 4 各 类 图 纸 符 号 表 表1 符号 图纸类别 设计阶段 工程设计 工程勘察 通用设计 标准设计 可行性研究 总体设计 初步设计 技术设计 施工图 K Z C J S KK ZK CK SK TC TJ TS BC BJ BS 注：（1）环境影响评价符号采用H。 （2）方案设计符号采用F。 总体及单项工程分类代号表 表2 工 程 类 别 名 称 代 号 总体 矿井 选煤厂 矿区辅助、附属企业及设施 露天矿 电厂、输变电、通信工程 铁路、公路、索道、码头、管道运输 给排水、供热、环保工程 火药厂 其它工程 0 1 2 3 4 5 6 7 8 9 注：其它工程系指本表0～8 以外的单项工程设计。 例如 S1003－105·1－1 号首 号干 号尾 按其相应位置分成六段加以...
