KOLEA收割机产品图纸管理办法

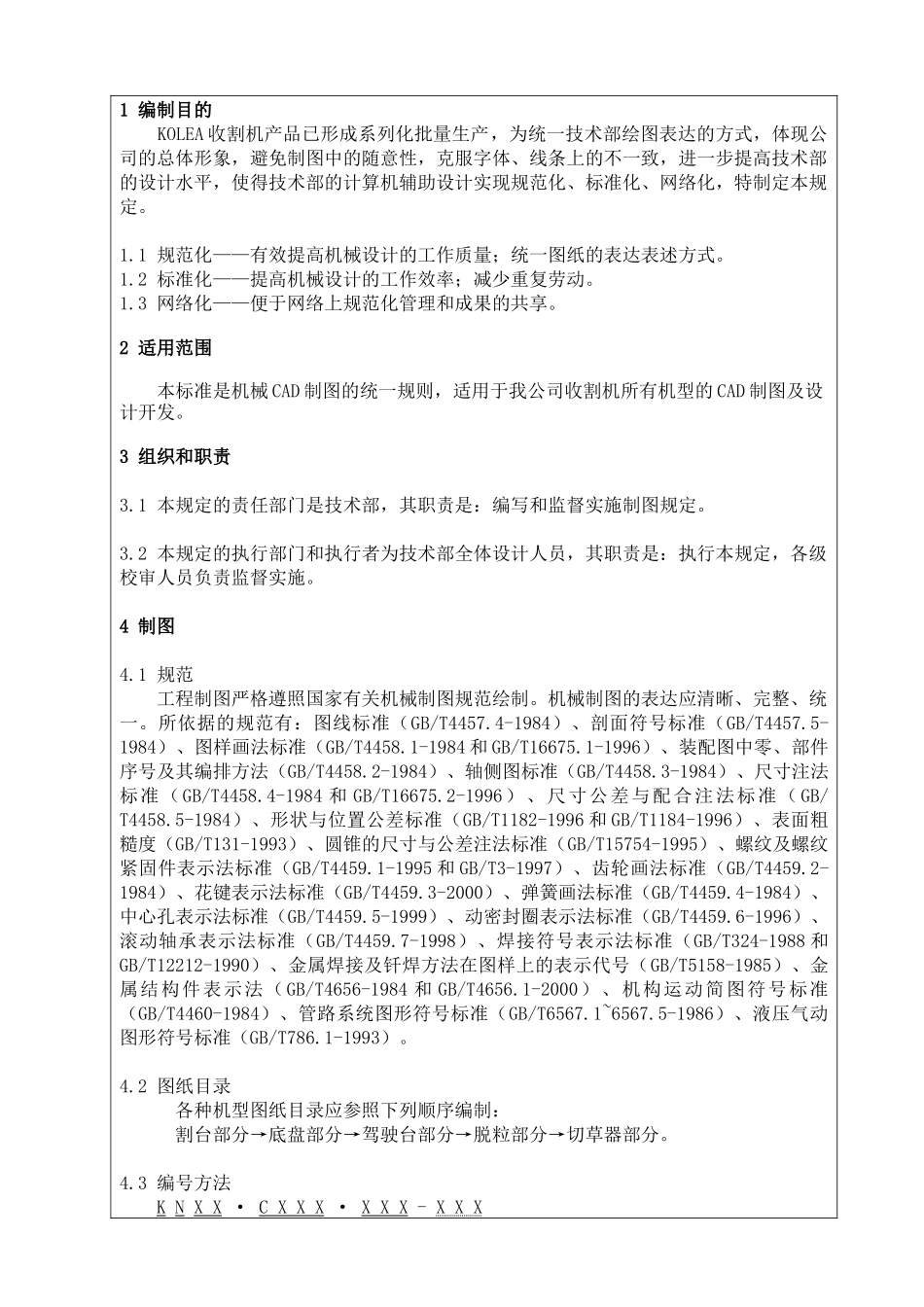

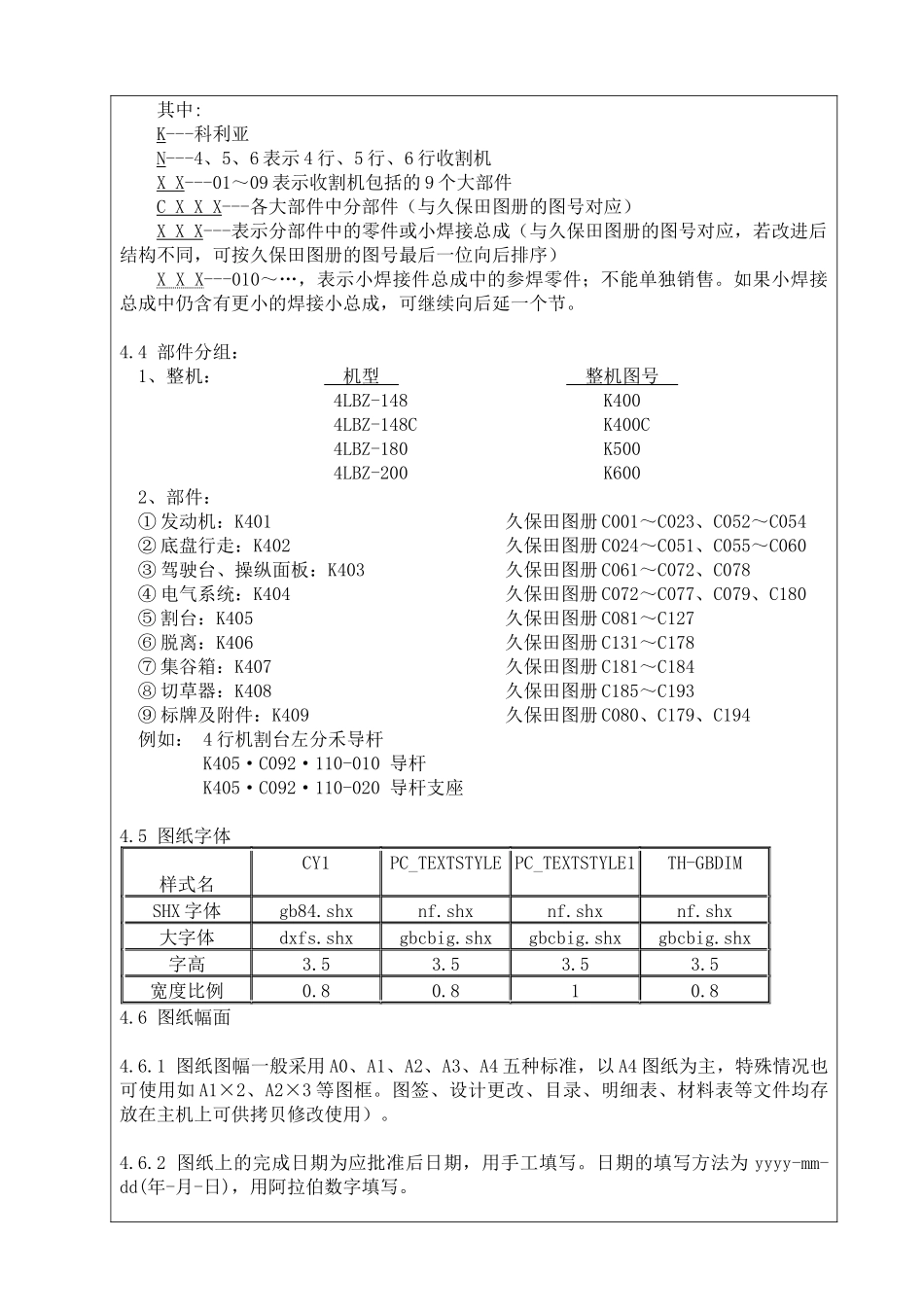

1 编制目的 KOLEA 收割机产品已形成系列化批量生产，为统一技术部绘图表达的方式，体现公司的总体形象，避免制图中的随意性，克服字体、线条上的不一致，进一步提高技术部的设计水平，使得技术部的计算机辅助设计实现规范化、标准化、网络化，特制定本规定。1.1 规范化——有效提高机械设计的工作质量；统一图纸的表达表述方式。 1.2 标准化——提高机械设计的工作效率；减少重复劳动。1.3 网络化——便于网络上规范化管理和成果的共享。2 适用范围 本标准是机械 CAD 制图的统一规则，适用于我公司收割机所有机型的 CAD 制图及设计开发。3 组织和职责3.1 本规定的责任部门是技术部，其职责是：编写和监督实施制图规定。3.2 本规定的执行部门和执行者为技术部全体设计人员，其职责是：执行本规定，各级校审人员负责监督实施。4 制图4.1 规范工程制图严格遵照国家有关机械制图规范绘制。机械制图的表达应清晰、完整、统一。所依据的规范有：图线标准（GB/T4457.4-1984）、剖面符号标准（GB/T4457.5-1984）、图样画法标准（GB/T4458.1-1984 和 GB/T16675.1-1996）、装配图中零、部件序号及其编排方法（GB/T4458.2-1984）、轴侧图标准（GB/T4458.3-1984）、尺寸注法标准（GB/T4458.4-1984 和 GB/T16675.2-1996）、尺寸公差与配合注法标准（ GB/T4458.5-1984）、形状与位置公差标准（GB/T1182-1996 和 GB/T1184-1996）、表面粗糙度（GB/T131-1993）、圆锥的尺寸与公差注法标准（GB/T15754-1995）、螺纹及螺纹紧固件表示法标准（GB/T4459.1-1995 和 GB/T3-1997）、齿轮画法标准（GB/T4459.2-1984）、花键表示法标准（GB/T4459.3-2000）、弹簧画法标准（GB/T4459.4-1984）、中心孔表示法标准（GB/T4459.5-1999）、动密封圈表示法标准（GB/T4459.6-1996）、滚动轴承表示法标准（GB/T4459.7-1998）、焊接符号表示法标准（GB/T324-1988 和GB/T12212-1990）、金属焊接及钎焊方法在图样上的表示代号（GB/T5158-1985）、金属结构件表示法（GB/T4656-1984 和 GB/T4656.1-2000）、机构运动简图符号标准（GB/T4460-1984）、管路系统图形符号标准（GB/T6567.1~6567.5-1986）、液压气动图形符号标准（GB/T786.1-1993）。4.2 图纸目录各种机型图纸目录应参照下列顺序编制： 割台部分→底盘部分→驾驶台部分→脱粒部分→切草器部分。4.3 编号方法 K N X X · C X X X · X X X - X X X其中:K---科利亚N---4、5、6 ...
