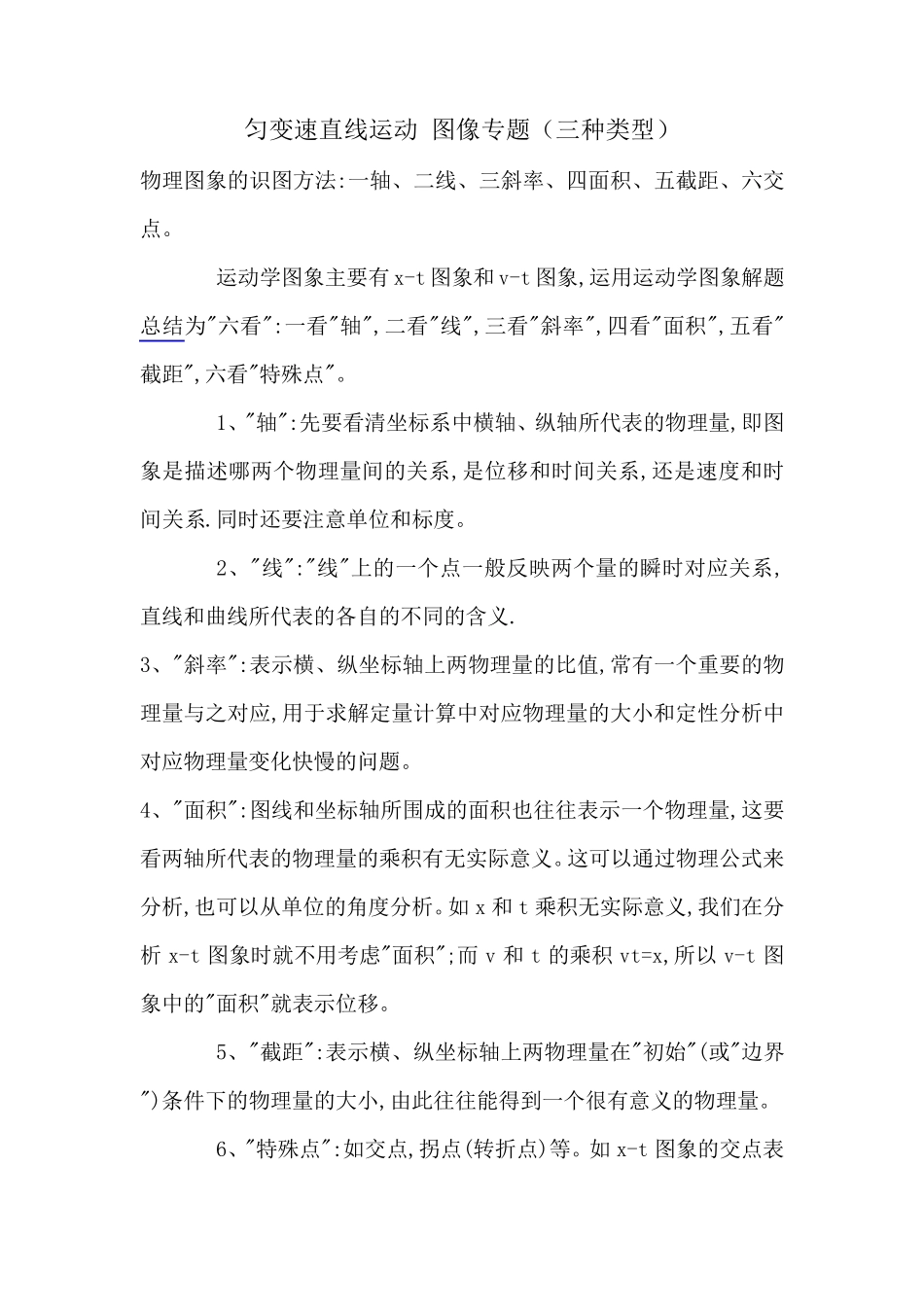

匀变速直线运动 图像专题（三种类型） 物理图象的识图方法:一轴、二线、三斜率、四面积、五截距、六交点。 运动学图象主要有 x-t 图象和 v-t 图象,运用运动学图象解题总结为"六看":一看"轴",二看"线",三看"斜率",四看"面积",五看"截距",六看"特殊点"。 1、"轴":先要看清坐标系中横轴、纵轴所代表的物理量,即图象是描述哪两个物理量间的关系,是位移和时间关系,还是速度和时间关系.同时还要注意单位和标度。 2、"线":"线"上的一个点一般反映两个量的瞬时对应关系,直线和曲线所代表的各自的不同的含义. 3、"斜率":表示横、纵坐标轴上两物理量的比值,常有一个重要的物理量与之对应,用于求解定量计算中对应物理量的大小和定性分析中对应物理量变化快慢的问题。 4、"面积":图线和坐标轴所围成的面积也往往表示一个物理量,这要看两轴所代表的物理量的乘积有无实际意义。这可以通过物理公式来分析,也可以从单位的角度分析。如x 和 t 乘积无实际意义,我们在分析 x-t 图象时就不用考虑"面积";而v 和 t 的乘积 vt=x,所以 v-t 图象中的"面积"就表示位移。 5、"截距":表示横、纵坐标轴上两物理量在"初始"(或"边界")条件下的物理量的大小,由此往往能得到一个很有意义的物理量。 6、"特殊点":如交点,拐点(转折点)等 。如x-t 图象的交点表示两质点相遇,而v-t 图象的交点表示两质点速度相等 一第一种类型位移图象 匀速直线运动的s-t 图象：s-t 图象表示运动的位移随时间的变化规律。 匀速直线运动的s-t 图象是一条 。速度的大小在数值上等于 ，即v＝ ，如右图所示。 1．如图1 所示为甲、乙两物体的x－t 图象，则( ) 图1 A．甲、乙两物体都做匀速直线运动 B．若甲、乙两物体在同一直线上运动，则一定会相遇 C．t1 时刻甲、乙相遇 D．t2 时刻甲、乙相遇 答案 ABC 2、甲、乙、丙三个物体运动的s—t 图象如右图所示，下列说法中正确的是（ ） A. 乙物体作匀加速直线运动 B. 甲物体作曲线运动 C．三个物体在0—t0 时间内平均速度丙乙甲vvv /t s /s m 0 D．三个物体在0—t0 时间内平均速度丙乙甲vvv 3、甲、乙两小分队进行军事演习，指挥部通过现代通信设备，在屏幕上观察到两小分队的具体行军路线如图所示，两小分队同时同地由O 点出发，最后同时到达 A 点，下列说法中正确的是 A．小分队行军路程乙甲 ss B．小分队平均速度乙甲 vv C. y-x 图象表示的是速率 v-t 图象...
