包络检波器设计书

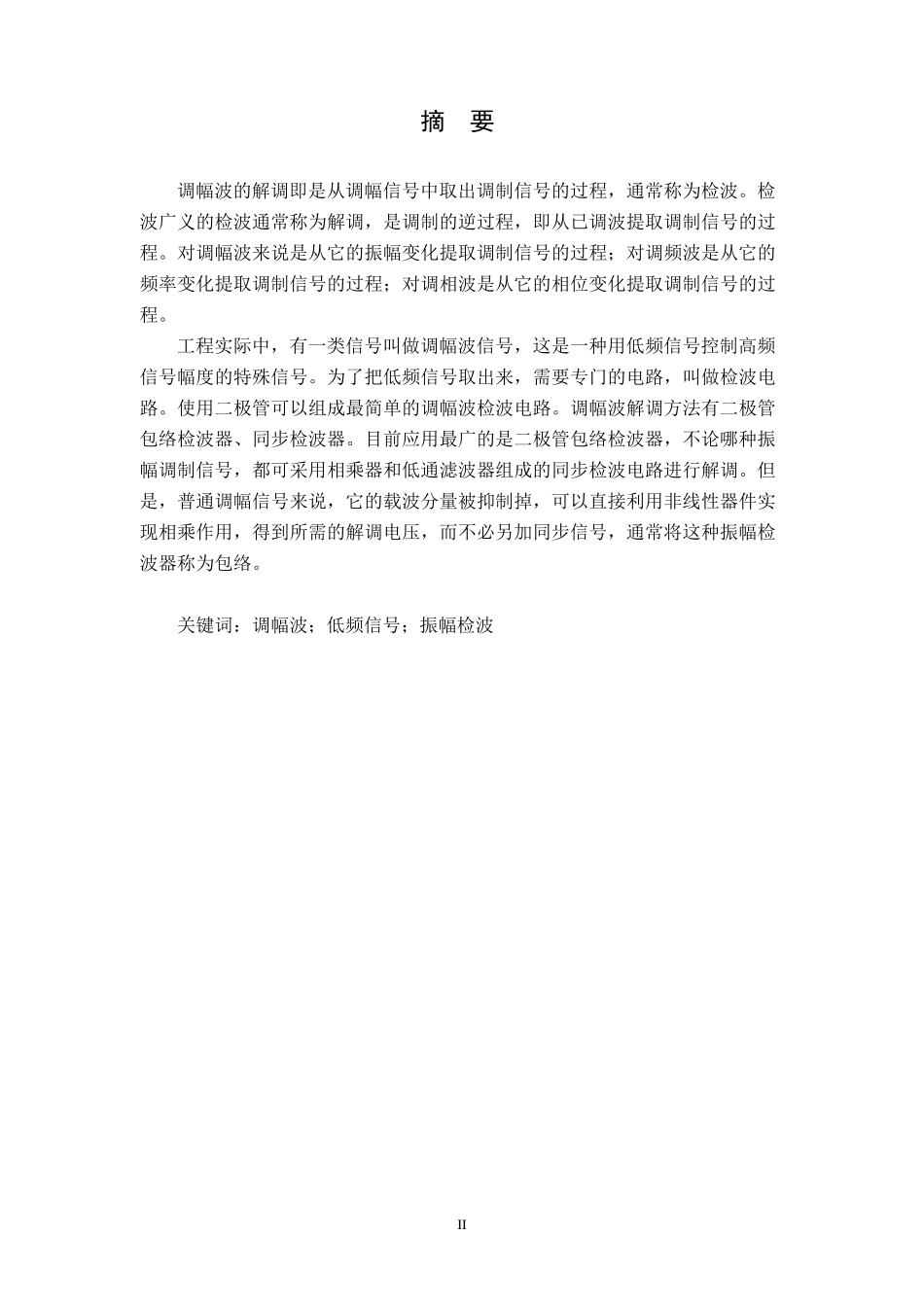

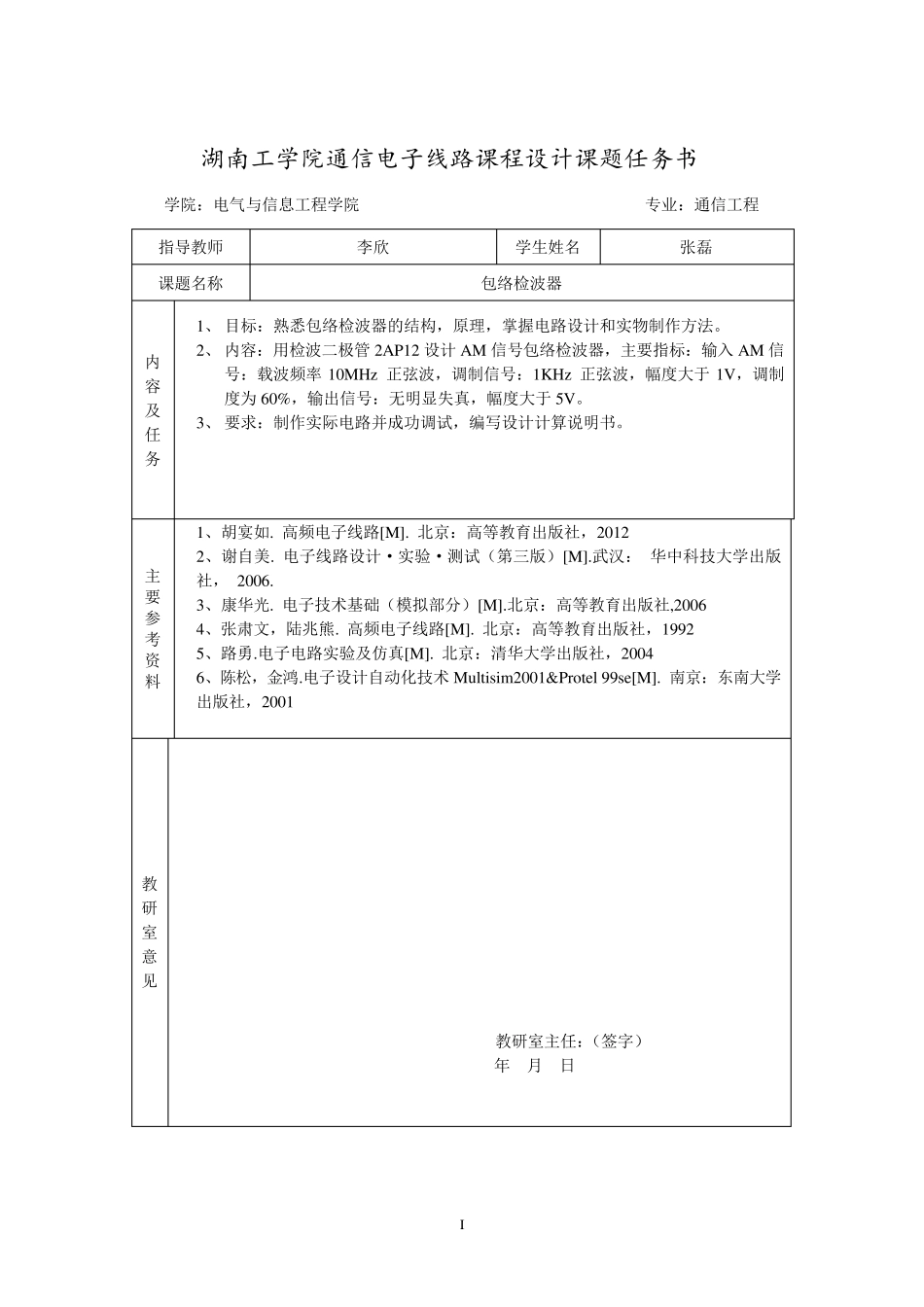

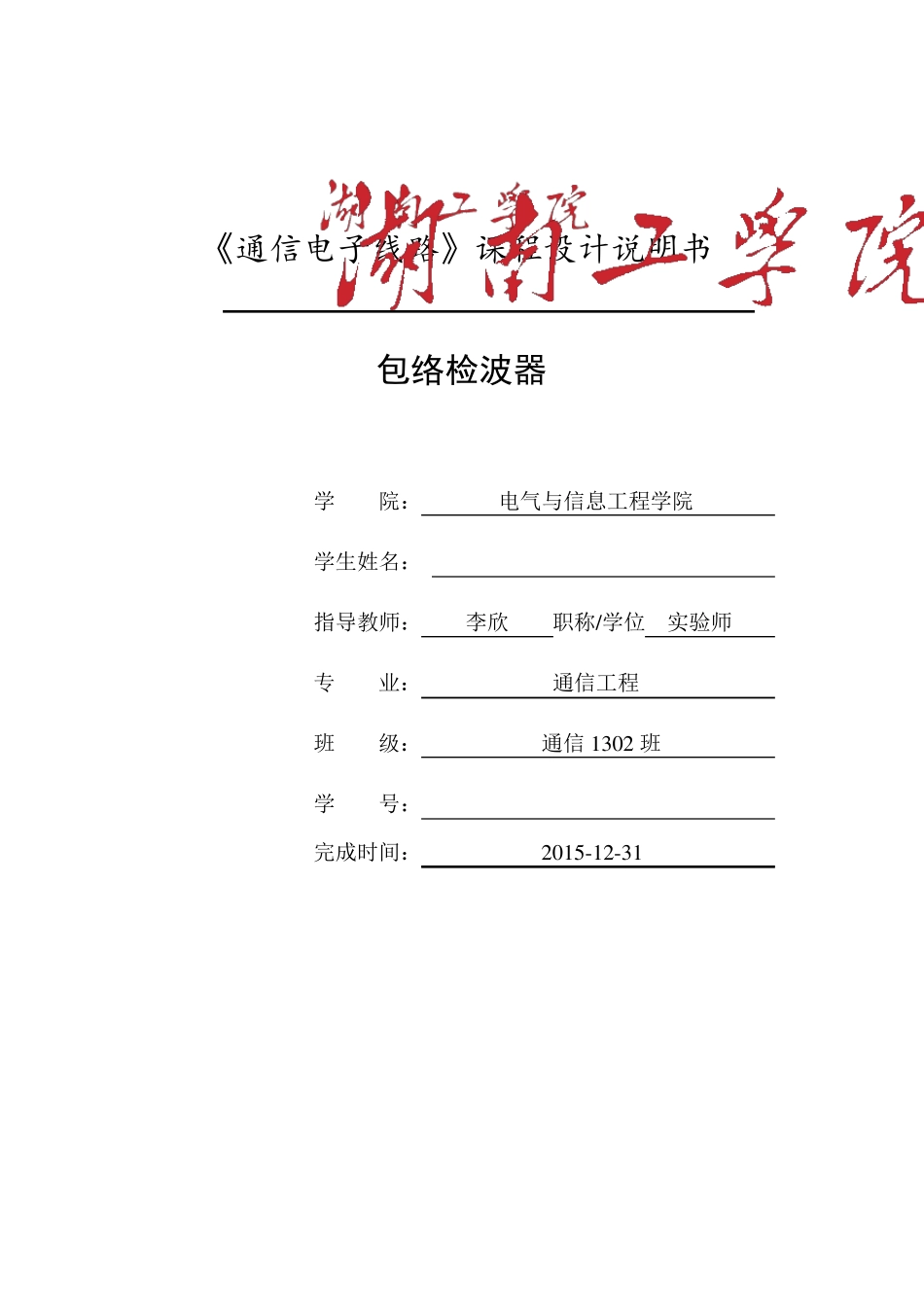

《通信电子线路》课程设计说明书 包络检波器 学 院： 电气与信息工程学院 学生姓名： ** 指导教师： 李欣 职称/学位 实验师 专 业： 通信工程 班 级： 通信 1 3 0 2 班 学 号： ********** 完成时间： 2 0 1 5 -1 2 -3 1 I 湖南工学院通信电子线路课程设计课题任务书 学院：电气与信息工程学院 专业：通信工程 指导教师 李欣 学生姓名 张磊 课题名称 包络检波器 内容及任务 1、 目标：熟悉包络检波器的结构，原理，掌握电路设计和实物制作方法。 2、 内容：用检波二极管2AP12 设计AM 信号包络检波器，主要指标：输入AM 信号：载波频率10MHz 正弦波，调制信号：1KHz 正弦波，幅度大于1V，调制度为60%，输出信号：无明显失真，幅度大于5V。 3、 要求：制作实际电路并成功调试，编写设计计算说明书。 主要参考资料 1、胡宴如. 高频电子线路[M]. 北京：高等教育出版社，2012 2、谢自美. 电子线路设计·实验·测试（第三版）[M].武汉： 华中科技大学出版社， 2006. 3、康华光. 电子技术基础（模拟部分）[M].北京：高等教育出版社,2006 4、张肃文，陆兆熊. 高频电子线路[M]. 北京：高等教育出版社，1992 5、路勇.电子电路实验及仿真[M]. 北京：清华大学出版社，2004 6、陈松，金鸿.电子设计自动化技术 Multisim2001&Protel 99se[M]. 南京：东南大学出版社，2001 教研室 意见 教研室主任：（签字） 年 月 日 II 摘 要 调幅波的解调即是从调幅信号中取出调制信号的过程，通常称为检波。检波广义的检波通常称为解调，是调制的逆过程，即从已调波提取调制信号的过程。对调幅波来说是从它的振幅变化提取调制信号的过程；对调频波是从它的频率变化提取调制信号的过程；对调相波是从它的相位变化提取调制信号的过程。 工程实际中，有一类信号叫做调幅波信号，这是一种用低频信号控制高频信号幅度的特殊信号。为了把低频信号取出来，需要专门的电路，叫做检波电路。使用二极管可以组成最简单的调幅波检波电路。调幅波解调方法有二极管包络检波器、同步检波器。目前应用最广的是二极管包络检波器，不论哪种振幅调制信号，都可采用相乘器和低通滤波器组成的同步检波电路进行解调。但是，普通调幅信号来说，它的载波分量被抑制掉，可以直接利用非线性器件实现相乘作用，得到所需的解调电压，而不必另加同步信号，通常将这种振幅检波器称为包络。 关键词：调幅波；低频信号；...
