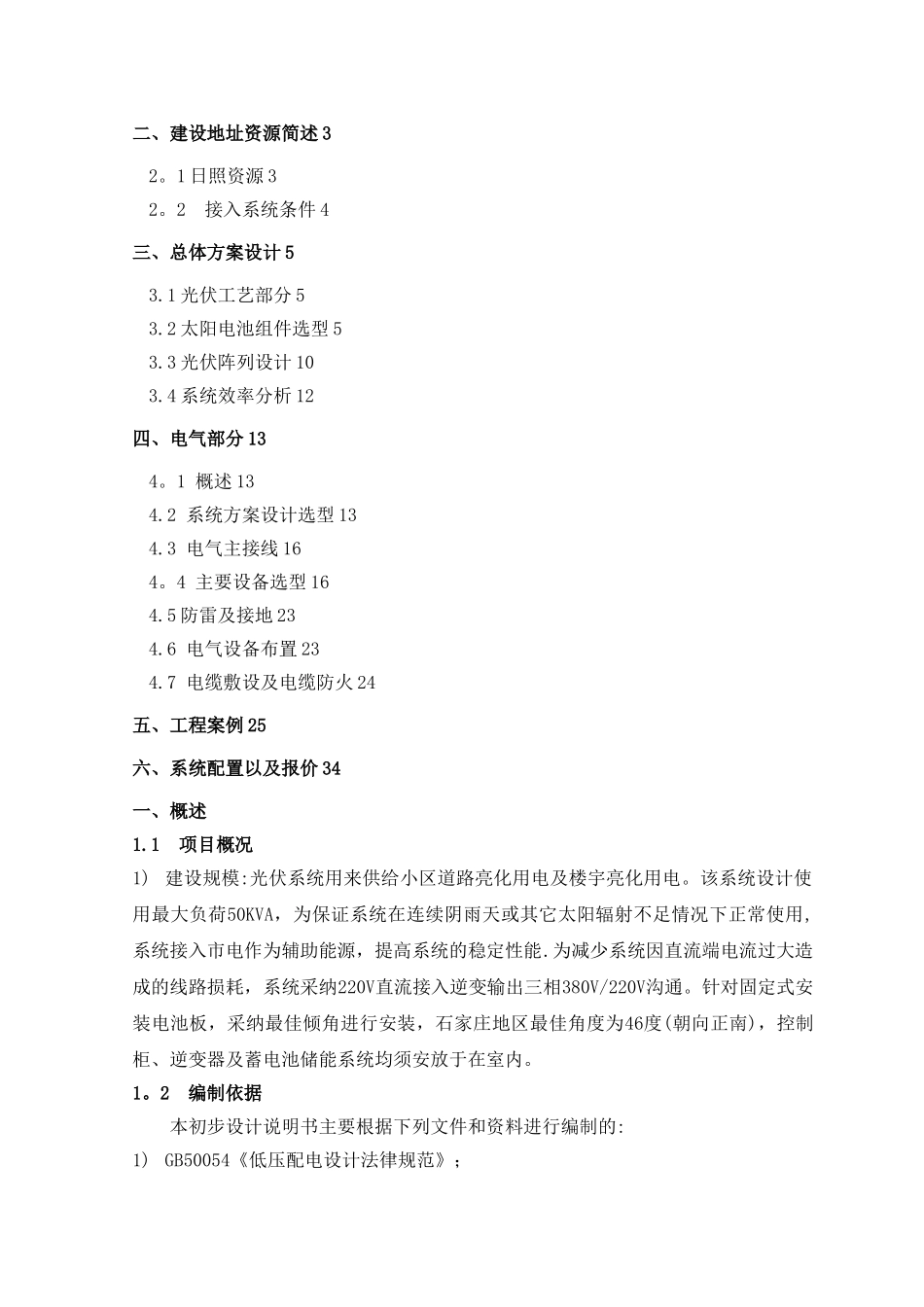

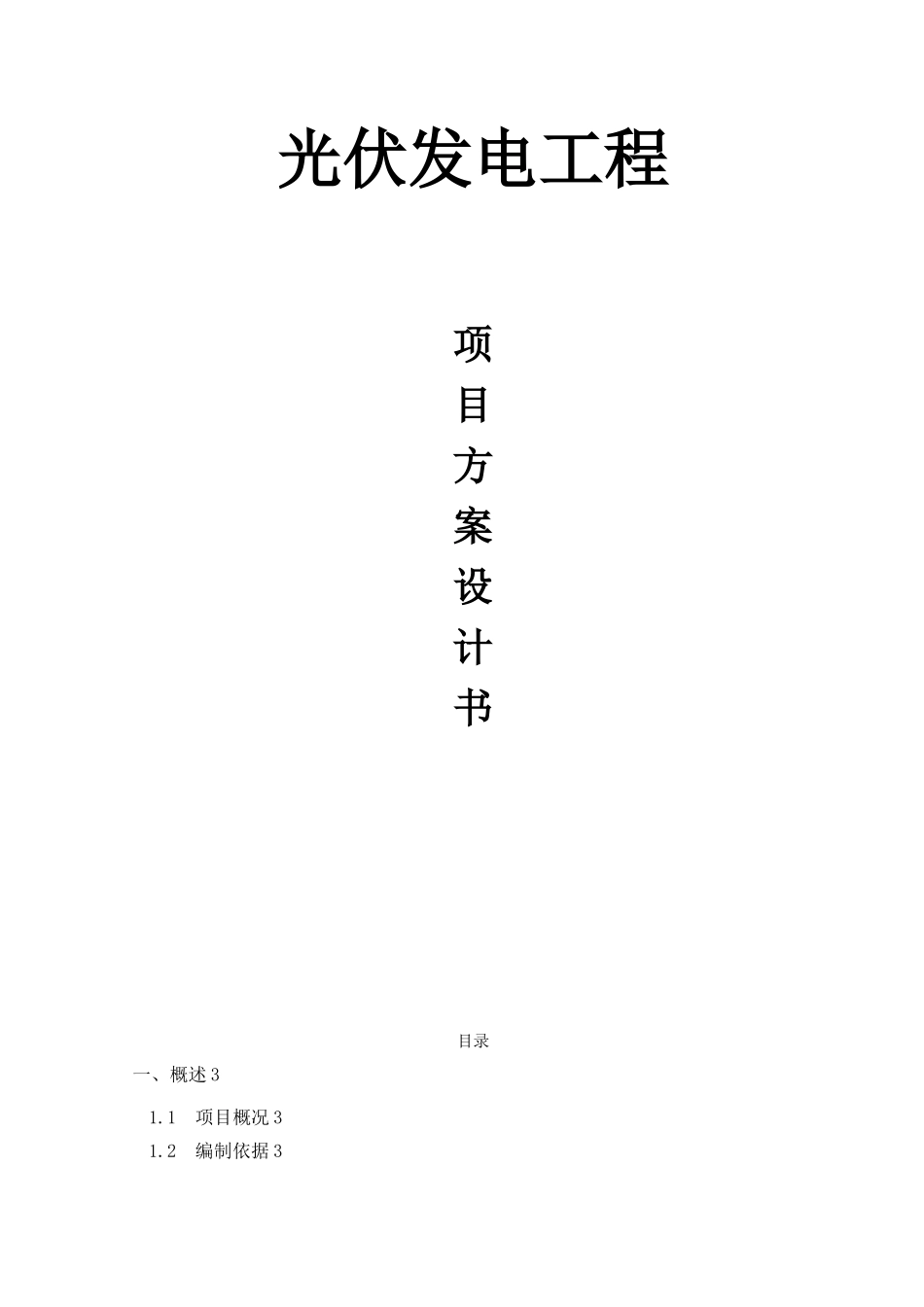

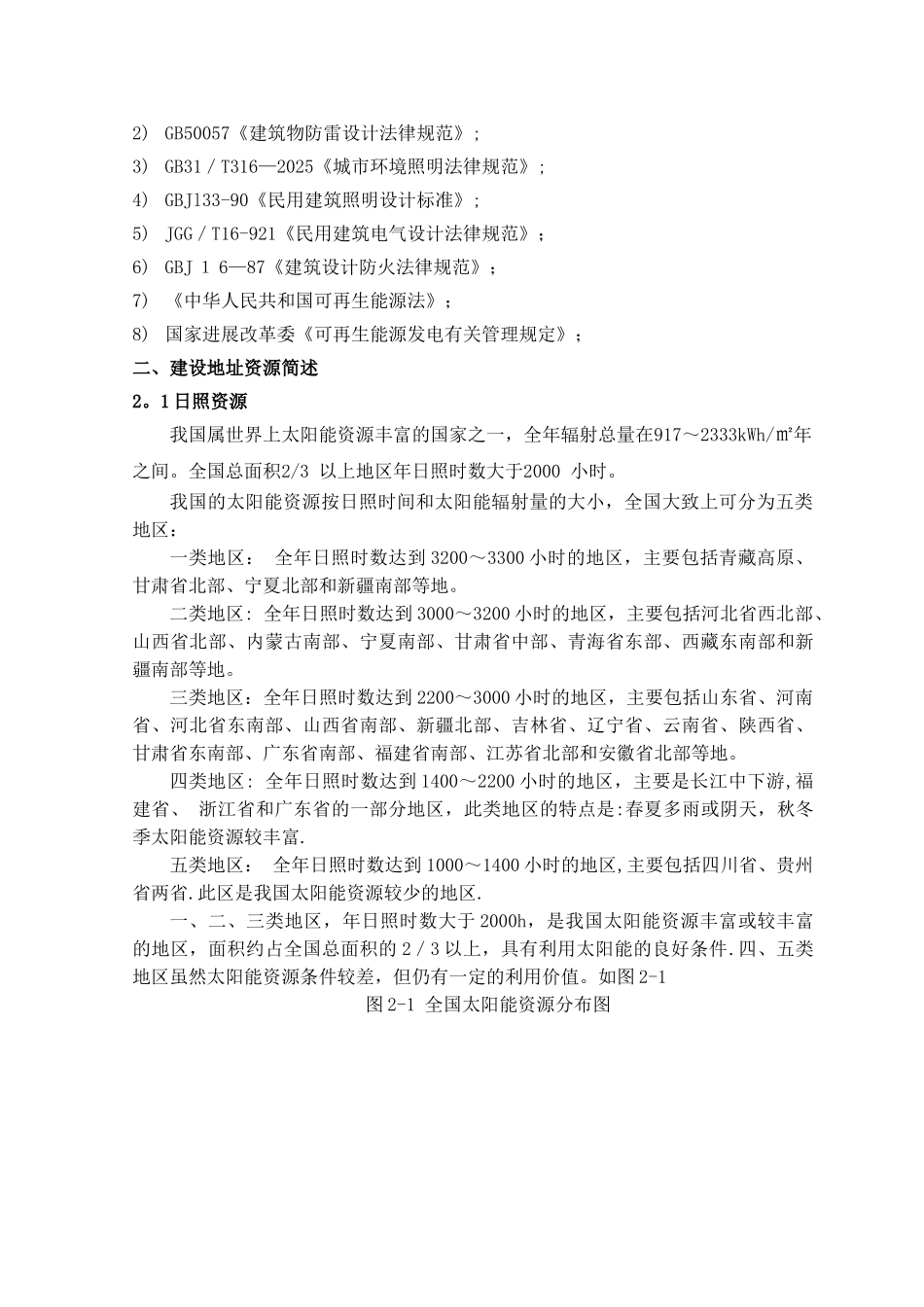

光伏发电工程项目方案设计书目录一、概述 31.1 项目概况 31.2 编制依据 3二、建设地址资源简述 32。1 日照资源 32。2 接入系统条件 4三、总体方案设计 53.1 光伏工艺部分 53.2 太阳电池组件选型 53.3 光伏阵列设计 103.4 系统效率分析 12四、电气部分 134。1 概述 134.2 系统方案设计选型 134.3 电气主接线 164。4 主要设备选型 164.5 防雷及接地 234.6 电气设备布置 234.7 电缆敷设及电缆防火 24五、工程案例 25六、系统配置以及报价 34一、概述1.1 项目概况1) 建设规模:光伏系统用来供给小区道路亮化用电及楼宇亮化用电。该系统设计使用最大负荷50KVA，为保证系统在连续阴雨天或其它太阳辐射不足情况下正常使用,系统接入市电作为辅助能源，提高系统的稳定性能.为减少系统因直流端电流过大造成的线路损耗，系统采纳220V直流接入逆变输出三相380V/220V沟通。针对固定式安装电池板，采纳最佳倾角进行安装，石家庄地区最佳角度为46度(朝向正南)，控制柜、逆变器及蓄电池储能系统均须安放于在室内。1。2 编制依据本初步设计说明书主要根据下列文件和资料进行编制的:1) GB50054《低压配电设计法律规范》；2) GB50057《建筑物防雷设计法律规范》;3) GB31／T316—2025《城市环境照明法律规范》;4) GBJl33-90《民用建筑照明设计标准》;5) JGG／T16-921《民用建筑电气设计法律规范》；6) GBJ １ 6—87《建筑设计防火法律规范》；7) 《中华人民共和国可再生能源法》；8) 国家进展改革委《可再生能源发电有关管理规定》；二、建设地址资源简述2。1 日照资源我国属世界上太阳能资源丰富的国家之一，全年辐射总量在917～2333kWh/㎡年之间。全国总面积2/3 以上地区年日照时数大于2000 小时。我国的太阳能资源按日照时间和太阳能辐射量的大小，全国大致上可分为五类地区：一类地区： 全年日照时数达到 3200～3300 小时的地区，主要包括青藏高原、甘肃省北部、宁夏北部和新疆南部等地。二类地区: 全年日照时数达到 3000～3200 小时的地区，主要包括河北省西北部、山西省北部、内蒙古南部、宁夏南部、甘肃省中部、青海省东部、西藏东南部和新疆南部等地。三类地区：全年日照时数达到 2200～3000 小时的地区，主要包括山东省、河南省、河北省东南部、山西省南部、新疆北部、吉林省、辽宁省、云南省、陕西省、甘肃省东南部、广东省南部、福建省南部、江苏省北部和安徽省北部等地。四类地区: 全年日照时...
