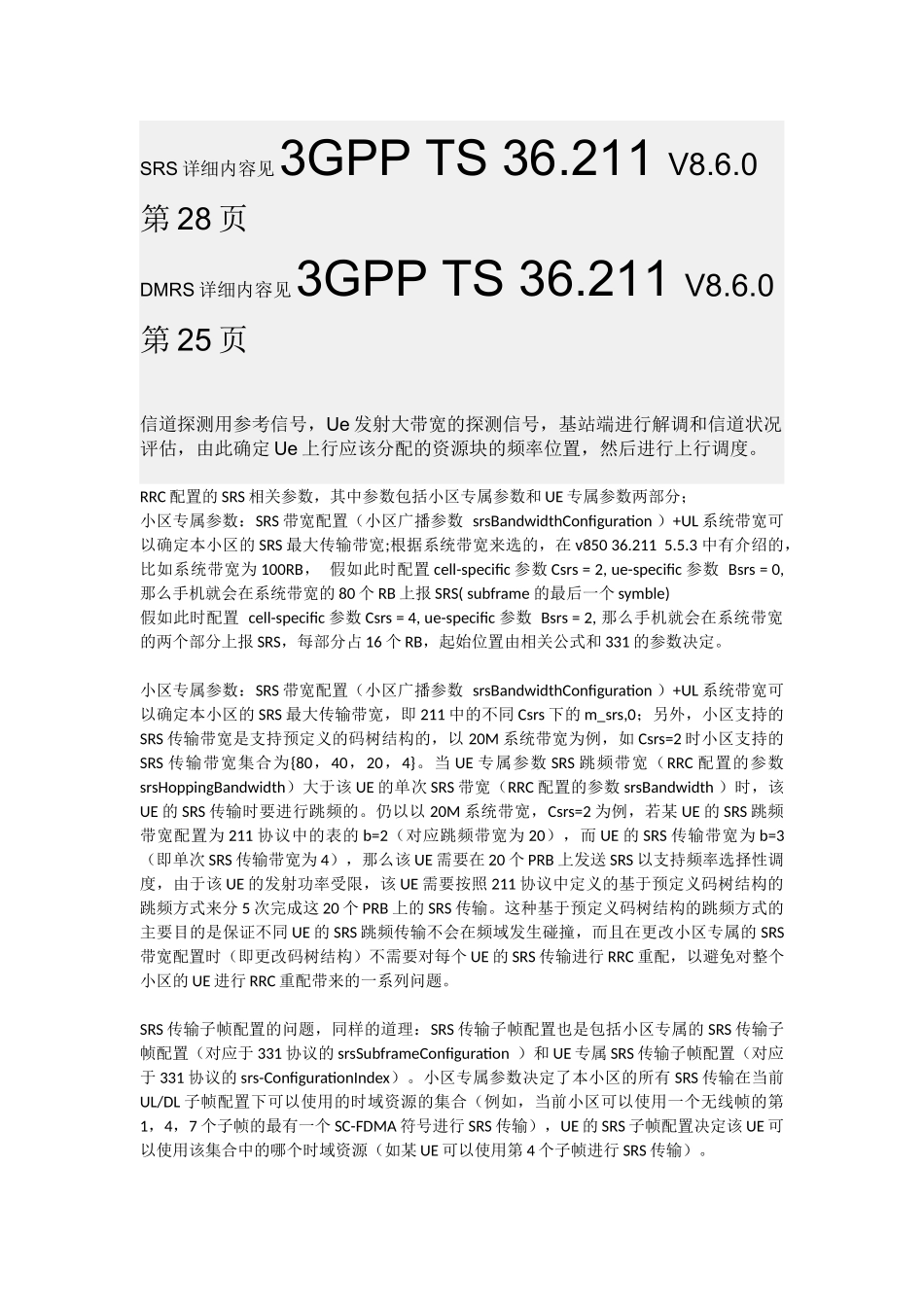

SRS详细内容见3GPPTS36.211V8.6.0第28页DMRS详细内容见3GPPTS36.211V8.6.0第25页信道探测用参考信号，Ue发射大带宽的探测信号，基站端进行解调和信道状况评估，由此确定Ue上行应该分配的资源块的频率位置，然后进行上行调度。RRC配置的SRS相关参数，其中参数包括小区专属参数和UE专属参数两部分；小区专属参数：SRS带宽配置（小区广播参数srsBandwidthConfiguration）+UL系统带宽可以确定本小区的SRS最大传输带宽;根据系统带宽来选的，在v85036.2115.5.3中有介绍的，比如系统带宽为100RB，假如此时配置cell-specific参数Csrs=2,ue-specific参数Bsrs=0,那么手机就会在系统带宽的80个RB上报SRS(subframe的最后一个symble)假如此时配置cell-specific参数Csrs=4,ue-specific参数Bsrs=2,那么手机就会在系统带宽的两个部分上报SRS，每部分占16个RB，起始位置由相关公式和331的参数决定。小区专属参数：SRS带宽配置（小区广播参数srsBandwidthConfiguration）+UL系统带宽可以确定本小区的SRS最大传输带宽，即211中的不同Csrs下的m_srs,0；另外，小区支持的SRS传输带宽是支持预定义的码树结构的，以20M系统带宽为例，如Csrs=2时小区支持的SRS传输带宽集合为{80，40，20，4}。当UE专属参数SRS跳频带宽（RRC配置的参数srsHoppingBandwidth）大于该UE的单次SRS带宽（RRC配置的参数srsBandwidth）时，该UE的SRS传输时要进行跳频的。仍以以20M系统带宽，Csrs=2为例，若某UE的SRS跳频带宽配置为211协议中的表的b=2（对应跳频带宽为20），而UE的SRS传输带宽为b=3（即单次SRS传输带宽为4），那么该UE需要在20个PRB上发送SRS以支持频率选择性调度，由于该UE的发射功率受限，该UE需要按照211协议中定义的基于预定义码树结构的跳频方式来分5次完成这20个PRB上的SRS传输。这种基于预定义码树结构的跳频方式的主要目的是保证不同UE的SRS跳频传输不会在频域发生碰撞，而且在更改小区专属的SRS带宽配置时（即更改码树结构）不需要对每个UE的SRS传输进行RRC重配，以避免对整个小区的UE进行RRC重配带来的一系列问题。SRS传输子帧配置的问题，同样的道理：SRS传输子帧配置也是包括小区专属的SRS传输子帧配置（对应于331协议的srsSubframeConfiguration）和UE专属SRS传输子帧配置（对应于331协议的srs-ConfigurationIndex）。小区专属参数决定了本小区的所有SRS传输在当前UL/DL子帧配置下可以使用的时域资源的集合（例如，当前小区可以使用一个无线帧的第1，4，7个子帧的最有一个SC-FDMA符号进行SRS传输），UE的SRS子帧配置决定该UE可以使用该集合中的哪个时域资源（如某UE可以使用第4个子帧进行SRS传输）。按照上述方式分别确定了每次SRS传输的频域位置和时域位置后，就可以唯一的确定小区内各个UE的各次SRS传输具体使用的资源了。总的来说，对于整个小区的SRS传输而言，实际上存在一个较为简单的SRS调度和资源分配算法。另外，由于SRS用于获取上行CQI和进行信道估计，因此具体的SRS传输策略需要与系统的调度策略、业务特性等相结合。在LTE上行链路有两种参考信号：DMRS和SRS（SoundingReferenceSymbol）基站根据UE上报的SRS评估信道质量，以便于进行上行频率选择性调度，eNodeB依靠UE上报的SRS信号进行上行频选，物理信道是有其时频资源的，SRS虽然在整个上行带宽发送，但并不一定涵盖了所有的频带，见362115.5.3.2Mappingtophysicalresources里的公式，enb根据所有UE的信道质量情况，后续会相应把UE上行调到合适的位置上,Forallsubframesotherthanspecialsubframes,thesoundingreferencesignalshallbetransmittedinthelastsymbolofthesubframeDMRS是基站用来用来估计即时信道，解调当时上行数据的参考信号，作PUCCH和PUSCH解调用的；LTE中的上行参考信号LTE上行采用单载波FDMA技术，参考信号和数据是采用TDM方式复用在一起的。上行参考信号用于如下两个目的。(1)上行信道估计，用于eNodeB端的相干检测和解调，称为DRS。(2)上行信道质量测量，称为SRS。DRS随同PUSCH或PUCCH一起传输，在PUSCH子帧的每个时系中，DRS占据倒数第4个符号的位置，DRS在PUCCH中的位置随着PUCCH传输格式的不同而不同。一般来说，信道...
