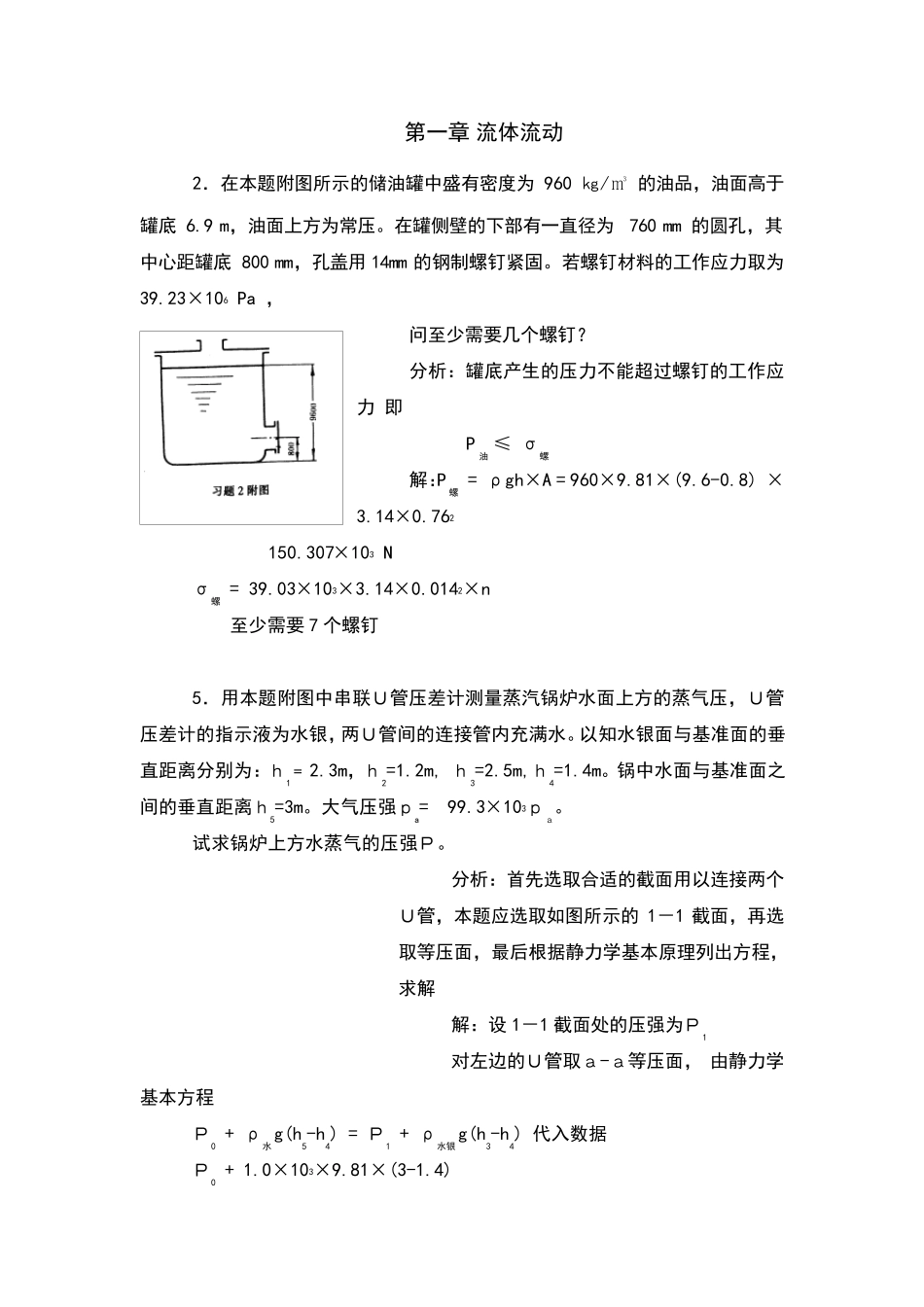

第一章 流体流动 2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥ 的油品，油面高于罐底 6.9 m，油面上方为常压。在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm 的钢制螺钉紧固。若螺钉材料的工作应力取为39.23×106 Pa ， 问至少需要几个螺钉？ 分析：罐底产生的压力不能超过螺钉的工作应力 即 P油 ≤ σ螺 解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762 150.307×103 N σ螺 = 39.03×103×3.14×0.0142×n 至少需要 7 个螺钉 5．用本题附图中串联Ｕ管压差计测量蒸汽锅炉水面上方的蒸气压，Ｕ管压差计的指示液为水银，两Ｕ管间的连接管内充满水。以知水银面与基准面的垂直距离分别为：ｈ1﹦2.3m，ｈ2=1.2m, ｈ3=2.5m,ｈ4=1.4m。锅中水面与基准面之间的垂直距离ｈ5=3m。大气压强ｐa= 99.3×103ｐａ。 试求锅炉上方水蒸气的压强Ｐ。 分析：首先选取合适的截面用以连接两个Ｕ管，本题应选取如图所示的1－1 截面，再选取等压面，最后根据静力学基本原理列出方程，求解 解：设 1－1 截面处的压强为Ｐ1 对左边的Ｕ管取ａ-ａ等压面， 由静力学基本方程 Ｐ0 + ρ水g(h5-h4) = Ｐ1 + ρ水银g(h3-h4) 代入数据 Ｐ0 + 1.0×103×9.81×(3-1.4) = Ｐ1 + 13.6×103×9.81×(2.5-1.4) 对右边的Ｕ管取ｂ-ｂ等压面，由静力学基本方程Ｐ1 + ρ水g(h3-h2) = ρ水银g(h1-h2) + ｐａ 代入数据 Ｐ1 + 1.0×103×9.81×﹙2.5-1.2﹚= 13.6×103×9.81×﹙2.3-1.2﹚ + 99.3×103 解着两个方程 得 Ｐ0 = 3.64×105Pa 8 .高位槽内的水面高于地面 8m，水从φ108×4mm 的管道中流出，管路出口高于地面 2m。在本题特定条件下，水流经系统的能量损失可按∑ｈf = 6.5 u2 计算，其中 u 为水在管道的流速。试计算： ⑴ A—A' 截面处水的流速； ⑵ 水的流量，以 m3/h 计。 分析：此题涉及的是流体动力学，有关流体动力学主要是能量恒算问题，一般运用的是柏努力方程式。运用柏努力方程式解题的关键是找准截面和基准面，对于本题来说，合适的截面是高位槽 1—1,和出管口 2—2,,如图所示，选取地面为基准面。 解：设水在水管中的流速为 u ，在如图所示的 1—1, ，2—2,处列柏努力方程 Z1ｇ + 0 + Ｐ1/ρ= Z2ｇ+ ｕ2／2 + Ｐ2/ρ + ∑ｈf （Z1 - Z2）g = u2/2 + 6.5u2 代入数据 (8-2)×9.81 = 7u2 , u...
