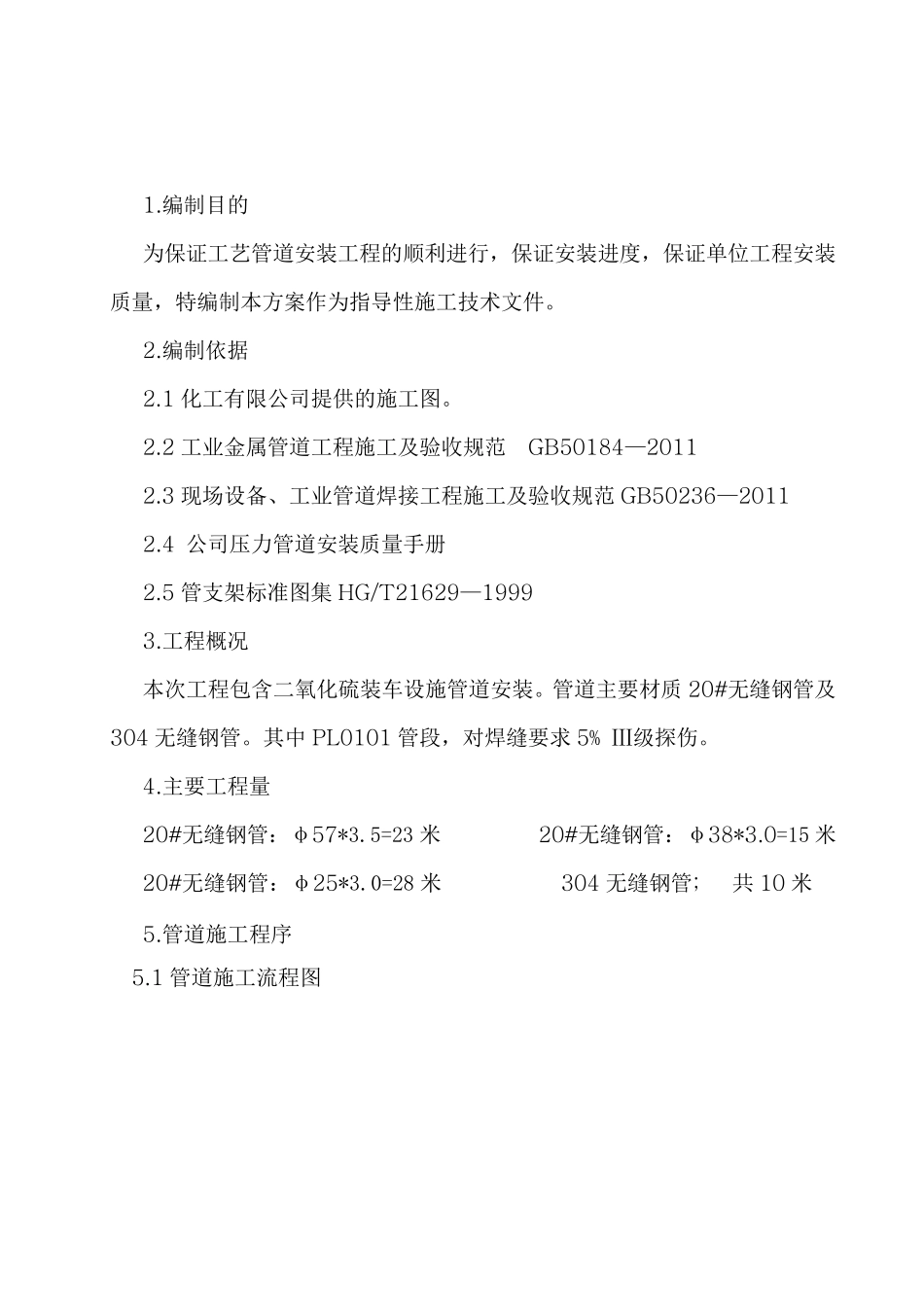

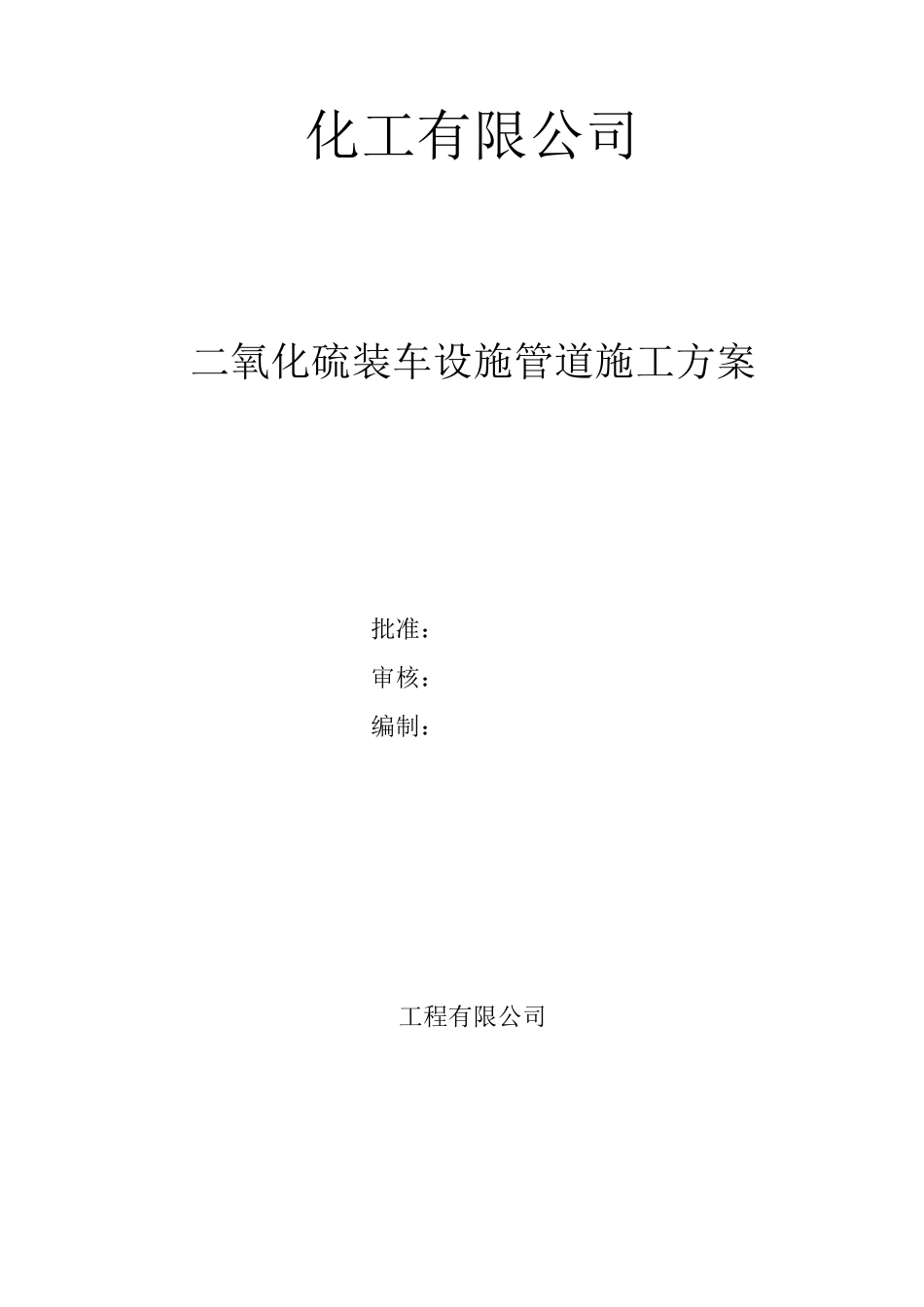

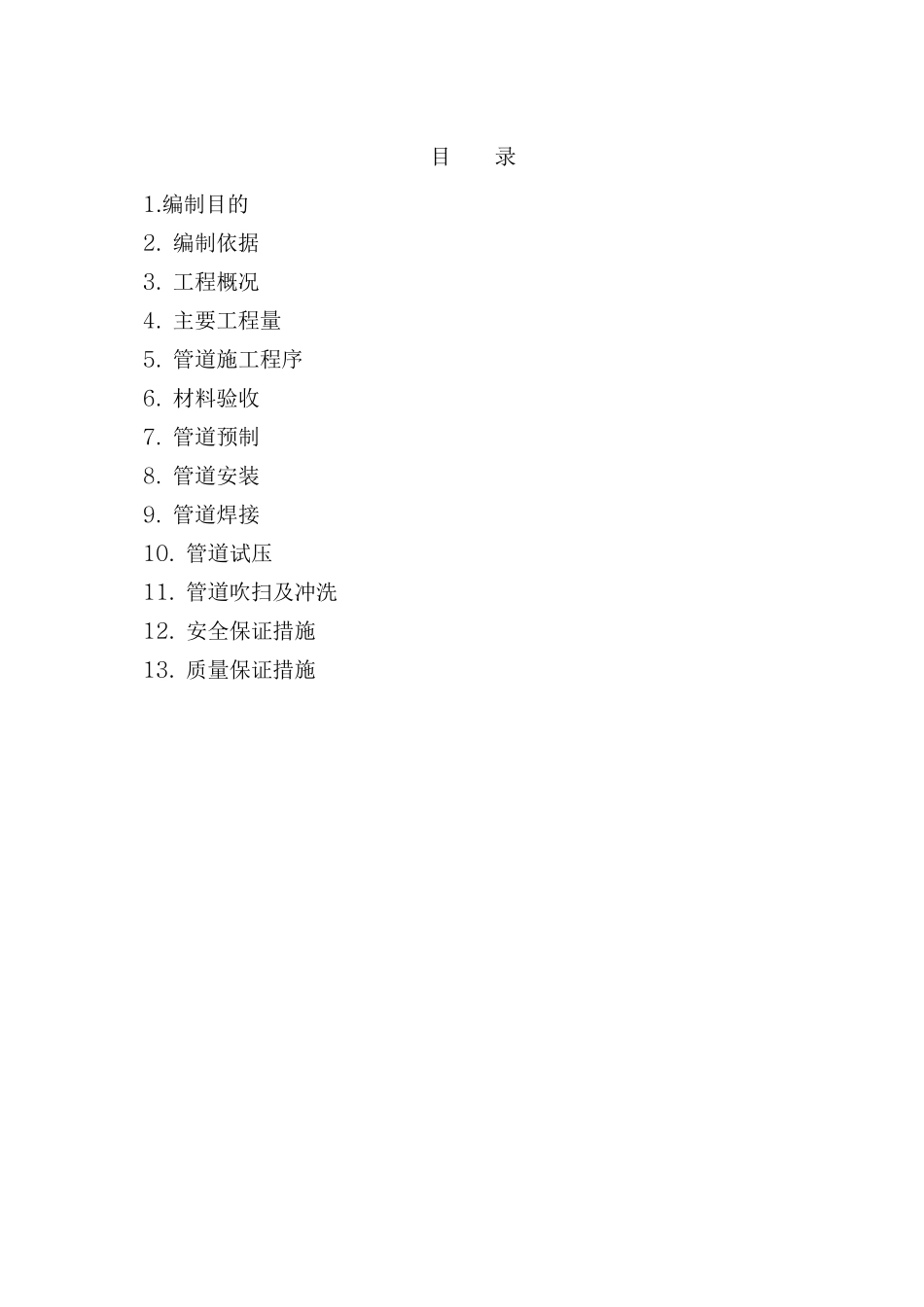

化工有限公司 二氧化硫装车设施管道施工方案 批准： 审核： 编制： 工程有限公司 目 录 1 .编制目的 2 . 编制依据 3 . 工程概况 4 . 主要工程量 5 . 管道施工程序 6 . 材料验收 7 . 管道预制 8 . 管道安装 9 . 管道焊接 1 0 . 管道试压 1 1 . 管道吹扫及冲洗 1 2 . 安全保证措施 1 3 . 质量保证措施 1.编制目的 为保证工艺管道安装工程的顺利进行，保证安装进度，保证单位工程安装质量，特编制本方案作为指导性施工技术文件。 2.编制依据 2.1 化工有限公司提供的施工图。 2.2 工业金属管道工程施工及验收规范 GB50184—2011 2.3 现场设备、工业管道焊接工程施工及验收规范GB50236—2011 2.4 公司压力管道安装质量手册 2.5 管支架标准图集HG/T21629—1999 3.工程概况 本次工程包含二氧化硫装车设施管道安装。管道主要材质20#无缝钢管及304 无缝钢管。其中PL0101 管段，对焊缝要求5% Ⅲ级探伤。 4.主要工程量 20#无缝钢管：φ57*3.5=23 米 20#无缝钢管：φ38*3.0=15 米 20#无缝钢管：φ25*3.0=28 米 304 无缝钢管; 共 10 米 5.管道施工程序 5.1 管道施工流程图 6 .材料验收 材料验收执行公司材料系统控制程序。 材 料 验 收 核对材质、规格、标识 管子切割、坡口或螺纹加工 管 子 调 直 管 子 弯制 弯 管 处 理 弯 管 探 伤 管子、管件预制、组对 焊 接 焊缝探伤 除 锈、防 腐 管 道 现 场 安 装 焊 接 焊缝检验、热处理 系 统 试 压 吹 扫 清洗 气密试验 不合格品送废品库 不合格返工 不合格返工 焊工号、焊接日期标注 管号、焊缝编号标注 施 工 准 备 6.1 所有管道组成件及管道支承件必须具有质量证明书，其质量不得低于国家现行标准的规定。 6.2 管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并按国家现行标准进行外观检验，不合格的严禁使用。 6.3 到货阀门按规定进行强度和严密性试验。 6.4 所有到场材料按品种、材质、规格分区存放，并做好标识。不锈钢材料单独存放，暂时不安装的管子，应封闭管口。 7.管道的预制 7.1 根据现场具体情况，合理设置管道预制场地。 7.2 轴测图施工 （1）根据管道单线图进行深度预制。自由管段和封闭管段的选择应合理，封闭管段应按现场实测后的安装长度进行施工。 （2）在施工现场按管段平面图安装，管段上明确记录焊缝...
