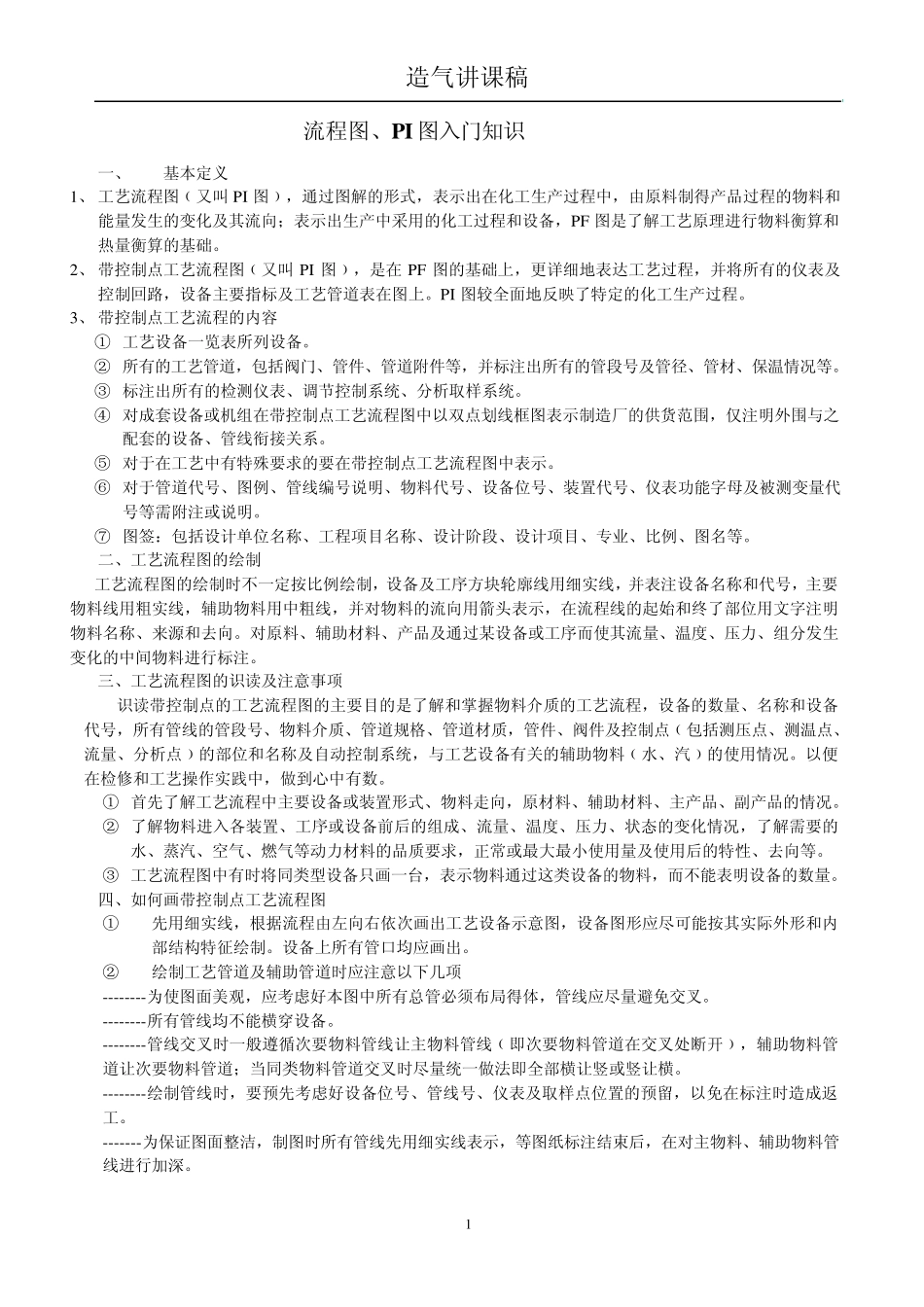

造气讲课稿 1 流程图、P I 图入门知识 一、 基本定义 1、 工艺流程图﹙又叫P I 图﹚，通过图解的形式，表示出在化工生产过程中，由原料制得产品过程的物料和能量发生的变化及其流向；表示出生产中采用的化工过程和设备，P F 图是了解工艺原理进行物料衡算和热量衡算的基础。 2、 带控制点工艺流程图﹙又叫P I 图﹚，是在P F 图的基础上，更详细地表达工艺过程，并将所有的仪表及控制回路，设备主要指标及工艺管道表在图上。P I 图较全面地反映了特定的化工生产过程。 3、 带控制点工艺流程的内容 ① 工艺设备一览表所列设备。 ② 所有的工艺管道，包括阀门、管件、管道附件等，并标注出所有的管段号及管径、管材、保温情况等。 ③ 标注出所有的检测仪表、调节控制系统、分析取样系统。 ④ 对成套设备或机组在带控制点工艺流程图中以双点划线框图表示制造厂的供货范围，仅注明外围与之配套的设备、管线衔接关系。 ⑤ 对于在工艺中有特殊要求的要在带控制点工艺流程图中表示。 ⑥ 对于管道代号、图例、管线编号说明、物料代号、设备位号、装置代号、仪表功能字母及被测变量代号等需附注或说明。 ⑦ 图签：包括设计单位名称、工程项目名称、设计阶段、设计项目、专业、比例、图名等。 二、工艺流程图的绘制 工艺流程图的绘制时不一定按比例绘制，设备及工序方块轮廓线用细实线，并表注设备名称和代号，主要物料线用粗实线，辅助物料用中粗线，并对物料的流向用箭头表示，在流程线的起始和终了部位用文字注明物料名称、来源和去向。对原料、辅助材料、产品及通过某设备或工序而使其流量、温度、压力、组分发生变化的中间物料进行标注。 三、工艺流程图的识读及注意事项 识读带控制点的工艺流程图的主要目的是了解和掌握物料介质的工艺流程，设备的数量、名称和设备代号，所有管线的管段号、物料介质、管道规格、管道材质，管件、阀件及控制点﹙包括测压点、测温点、流量、分析点﹚的部位和名称及自动控制系统，与工艺设备有关的辅助物料﹙水、汽﹚的使用情况。以便在检修和工艺操作实践中，做到心中有数。 ① 首先了解工艺流程中主要设备或装置形式、物料走向，原材料、辅助材料、主产品、副产品的情况。 ② 了解物料进入各装置、工序或设备前后的组成、流量、温度、压力、状态的变化情况，了解需要的水、蒸汽、空气、燃气等动力材料的品质要求，正常或最大最小使用量及使用后的特性、去向等。 ③ 工艺...
