固结灌浆生产性试验成果报告

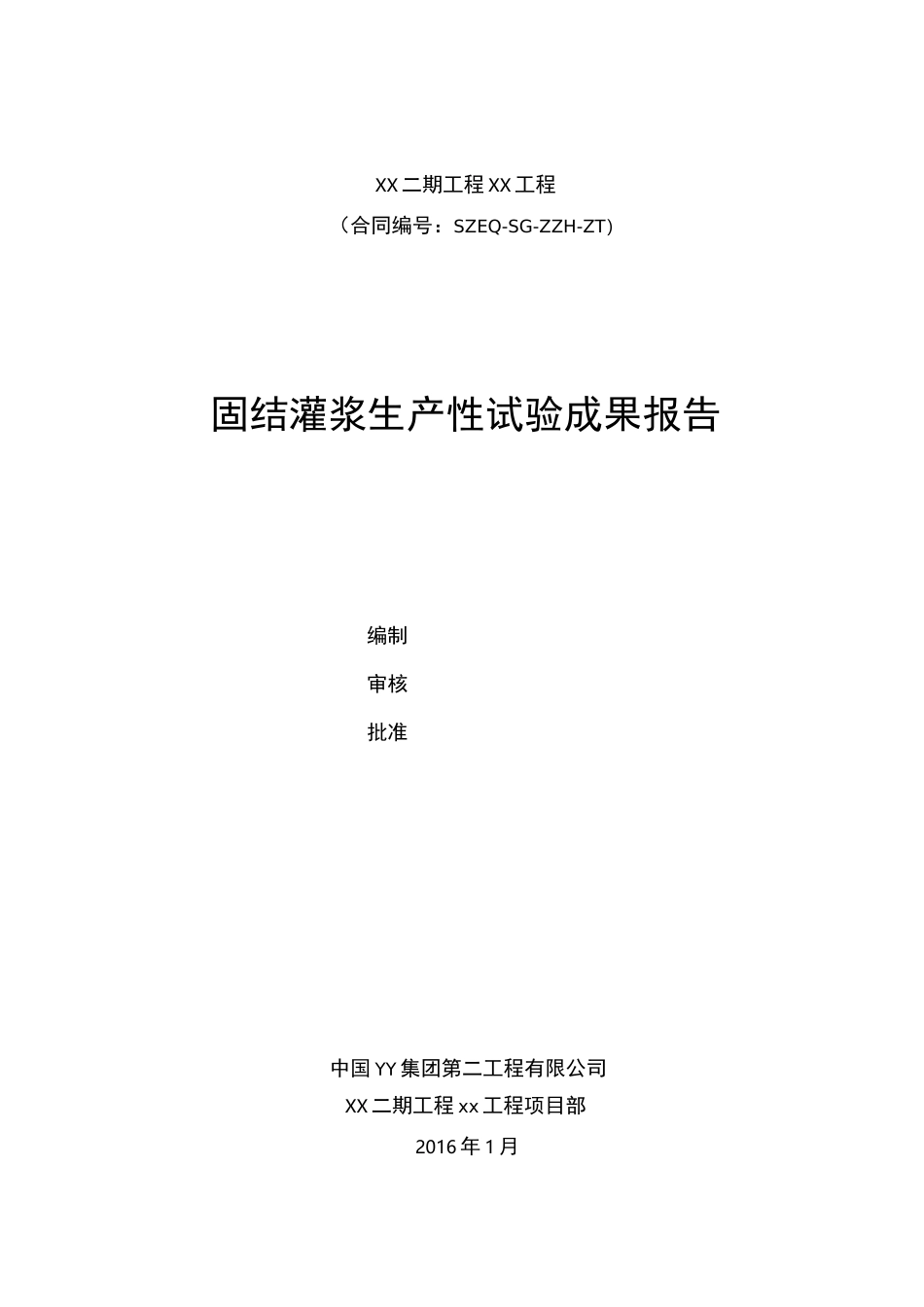

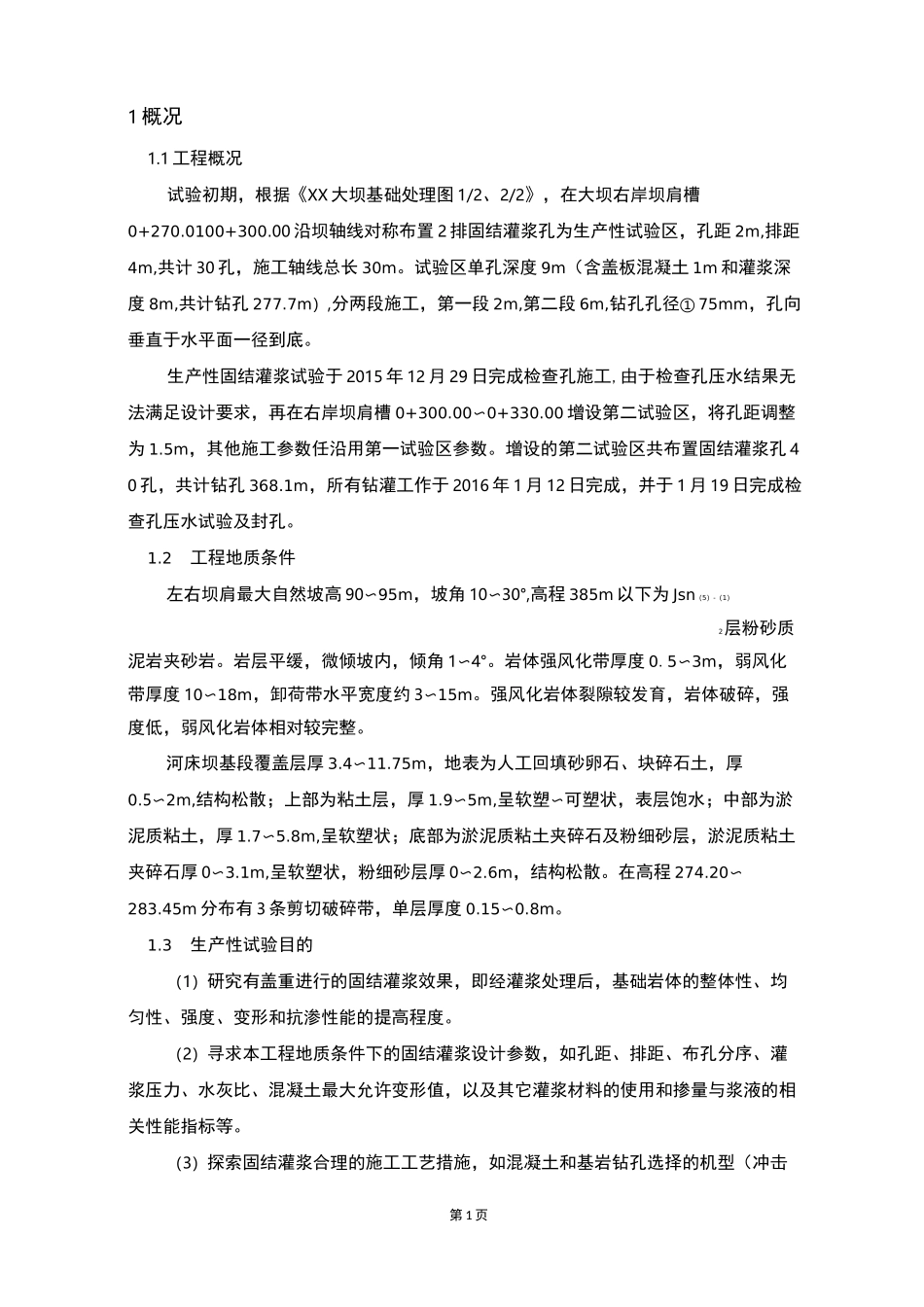

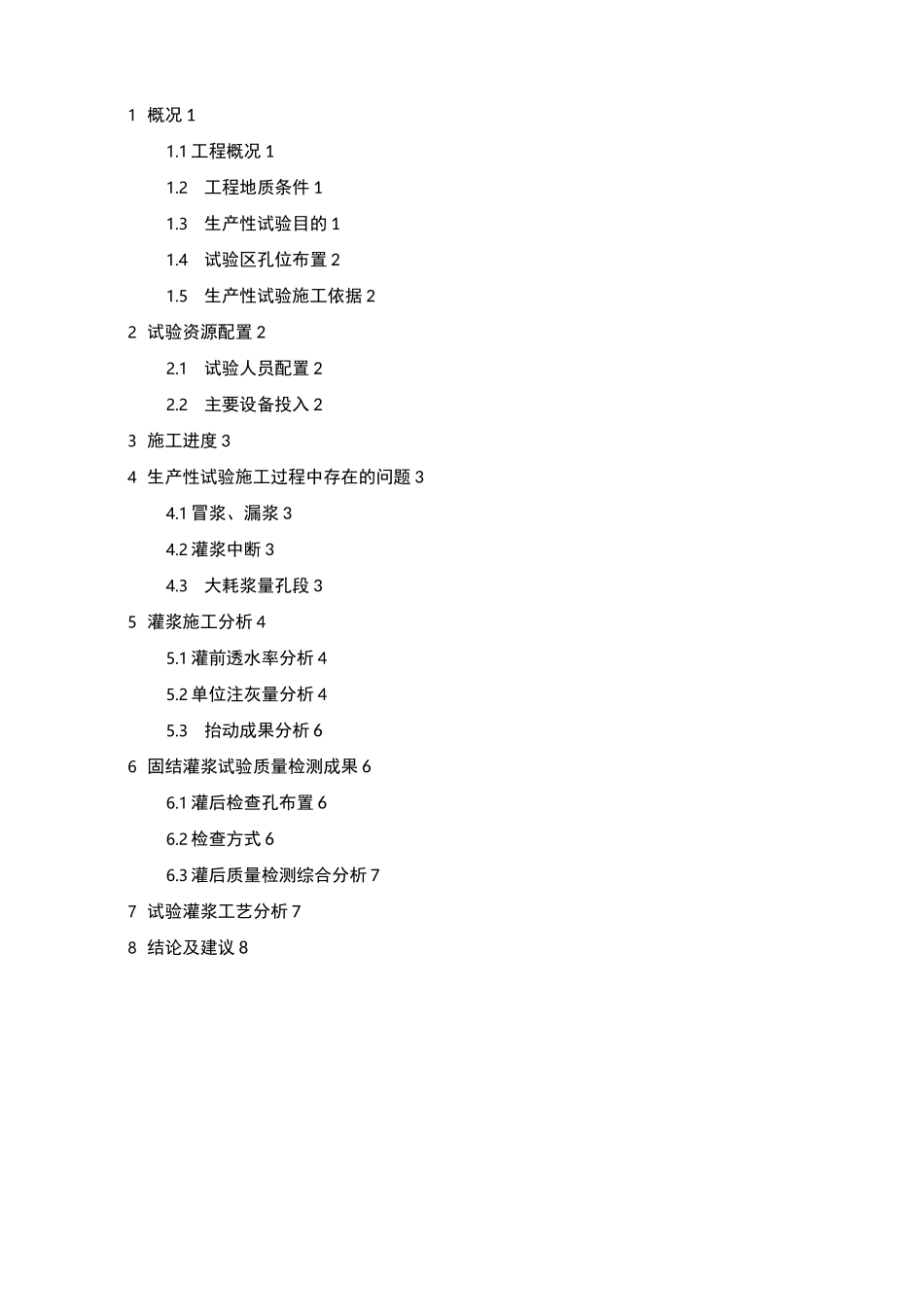

XX 二期工程 XX 工程（合同编号：SZEQ-SG-ZZH-ZT）固结灌浆生产性试验成果报告编制审核批准中国 YY 集团第二工程有限公司XX 二期工程 xx 工程项目部2016 年 1 月1 概况 11.1 工程概况 11.2工程地质条件 11.3生产性试验目的 11.4试验区孔位布置 21.5生产性试验施工依据 22 试验资源配置 22.1试验人员配置 22.2主要设备投入 23 施工进度 34 生产性试验施工过程中存在的问题 34.1 冒浆、漏浆 34.2 灌浆中断 34.3大耗浆量孔段 35 灌浆施工分析 45.1 灌前透水率分析 45.2 单位注灰量分析 45.3抬动成果分析 66 固结灌浆试验质量检测成果 66.1 灌后检查孔布置 66.2 检查方式 66.3 灌后质量检测综合分析 77 试验灌浆工艺分析 78 结论及建议 8第 1 页1 概况1.1 工程概况试验初期，根据《XX 大坝基础处理图 1/2、2/2》，在大坝右岸坝肩槽0+270.0100+300.00 沿坝轴线对称布置 2 排固结灌浆孔为生产性试验区，孔距 2m,排距4m,共计 30 孔，施工轴线总长 30m。试验区单孔深度 9m（含盖板混凝土 1m 和灌浆深度 8m,共计钻孔 277.7m）,分两段施工，第一段 2m,第二段 6m,钻孔孔径① 75mm，孔向垂直于水平面一径到底。生产性固结灌浆试验于 2015 年 12 月 29 日完成检查孔施工,由于检查孔压水结果无法满足设计要求，再在右岸坝肩槽 0+300.00〜0+330.00 增设第二试验区，将孔距调整为 1.5m，其他施工参数任沿用第一试验区参数。增设的第二试验区共布置固结灌浆孔 40 孔，共计钻孔 368.1m，所有钻灌工作于 2016 年 1 月 12 日完成，并于 1 月 19 日完成检查孔压水试验及封孔。1.2工程地质条件左右坝肩最大自然坡高 90〜95m，坡角 10〜30°,高程 385m 以下为 Jsn（5）-（1）2层粉砂质泥岩夹砂岩。岩层平缓，微倾坡内，倾角 1〜4°。岩体强风化带厚度 0.5〜3m，弱风化带厚度 10〜18m，卸荷带水平宽度约 3〜15m。强风化岩体裂隙较发育，岩体破碎，强度低，弱风化岩体相对较完整。河床坝基段覆盖层厚 3.4〜11.75m，地表为人工回填砂卵石、块碎石土，厚0.5〜2m,结构松散；上部为粘土层，厚 1.9〜5m,呈软塑〜可塑状，表层饱水；中部为淤泥质粘土，厚 1.7〜5.8m,呈软塑状；底部为淤泥质粘土夹碎石及粉细砂层，淤泥质粘土夹碎石厚 0〜3.1m,呈软塑状，粉细砂层厚 0〜2.6m，结构松散。在高程 274.20〜283.45m 分布有 3 条剪切破碎带，单层厚度 0.15〜0.8m。1.3...
