钻芯法检测桩身完整性作业指导书

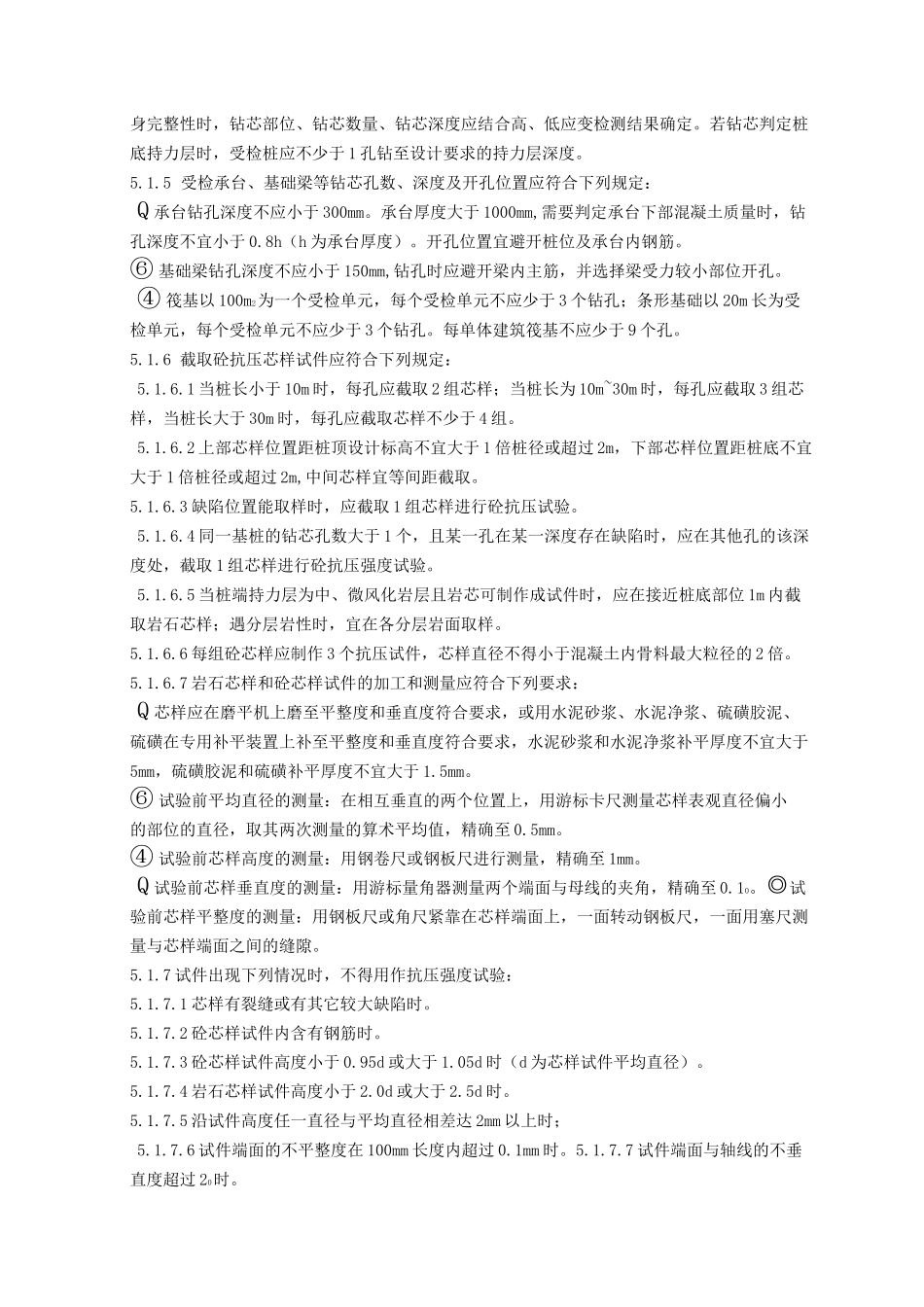

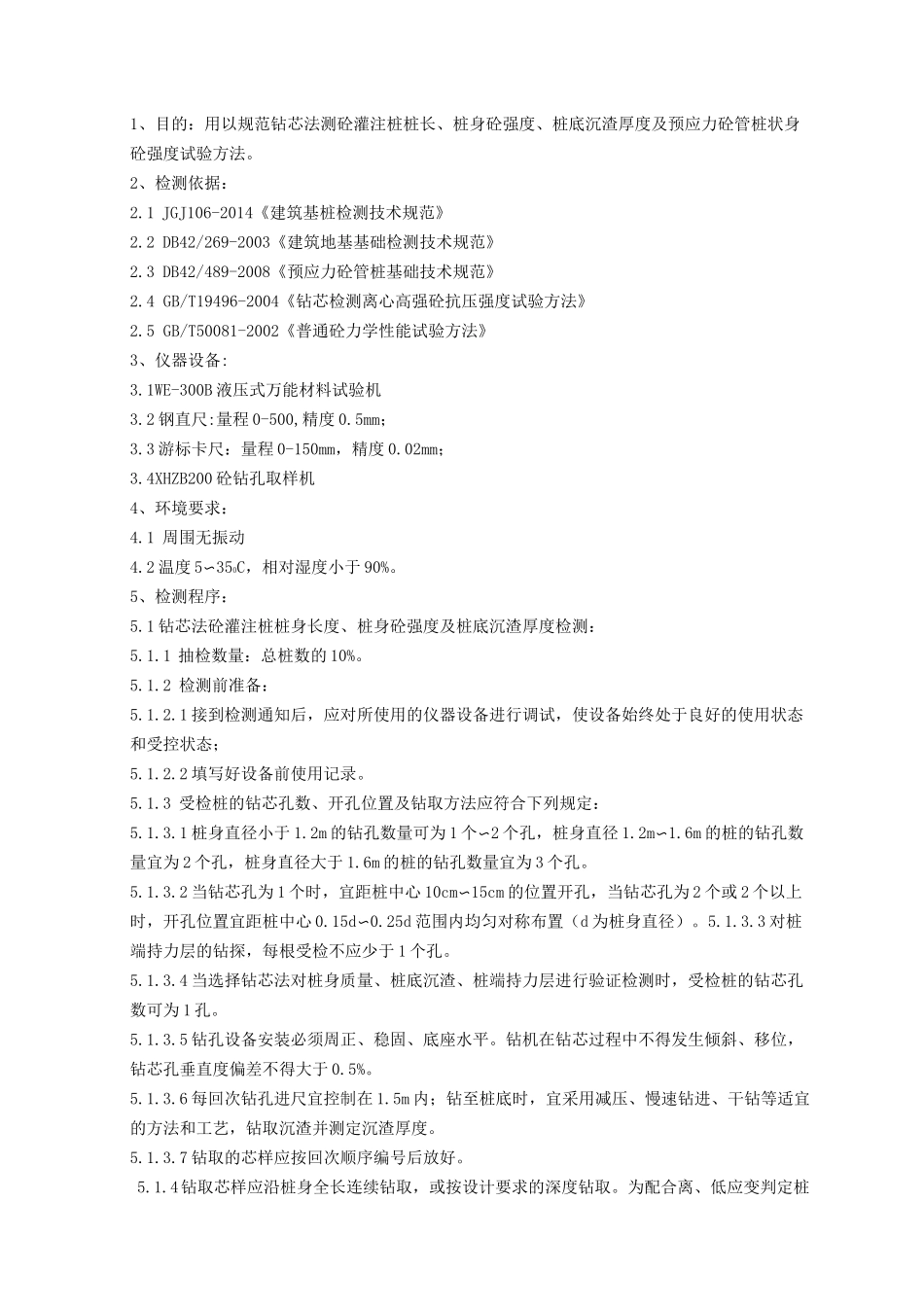

1、目的：用以规范钻芯法测砼灌注桩桩长、桩身砼强度、桩底沉渣厚度及预应力砼管桩状身砼强度试验方法。2、检测依据：2.1 JGJ106-2014《建筑基桩检测技术规范》2.2 DB42/269-2003《建筑地基基础检测技术规范》2.3 DB42/489-2008《预应力砼管桩基础技术规范》2.4 GB/T19496-2004《钻芯检测离心高强砼抗压强度试验方法》2.5 GB/T50081-2002《普通砼力学性能试验方法》3、仪器设备:3.1WE-300B 液压式万能材料试验机3.2 钢直尺:量程 0-500,精度 0.5mm；3.3 游标卡尺：量程 0-150mm，精度 0.02mm；3.4XHZB200 砼钻孔取样机4、环境要求：4.1 周围无振动4.2 温度 5〜350C，相对湿度小于 90%。5、检测程序：5.1 钻芯法砼灌注桩桩身长度、桩身砼强度及桩底沉渣厚度检测：5.1.1 抽检数量：总桩数的 10%。5.1.2 检测前准备：5.1.2.1 接到检测通知后，应对所使用的仪器设备进行调试，使设备始终处于良好的使用状态和受控状态；5.1.2.2 填写好设备前使用记录。5.1.3 受检桩的钻芯孔数、开孔位置及钻取方法应符合下列规定：5.1.3.1 桩身直径小于 1.2m 的钻孔数量可为 1 个〜2 个孔，桩身直径 1.2m〜1.6m 的桩的钻孔数量宜为 2 个孔，桩身直径大于 1.6m 的桩的钻孔数量宜为 3 个孔。5.1.3.2 当钻芯孔为 1 个时，宜距桩中心 10cm〜15cm 的位置开孔，当钻芯孔为 2 个或 2 个以上时，开孔位置宜距桩中心 0.15d〜0.25d 范围内均匀对称布置（d 为桩身直径）。5.1.3.3 对桩端持力层的钻探，每根受检不应少于 1 个孔。5.1.3.4 当选择钻芯法对桩身质量、桩底沉渣、桩端持力层进行验证检测时，受检桩的钻芯孔数可为 1 孔。5.1.3.5 钻孔设备安装必须周正、稳固、底座水平。钻机在钻芯过程中不得发生倾斜、移位，钻芯孔垂直度偏差不得大于 0.5%。5.1.3.6 每回次钻孔进尺宜控制在 1.5m 内；钻至桩底时，宜采用减压、慢速钻进、干钻等适宜的方法和工艺，钻取沉渣并测定沉渣厚度。5.1.3.7 钻取的芯样应按回次顺序编号后放好。5.1.4钻取芯样应沿桩身全长连续钻取，或按设计要求的深度钻取。为配合离、低应变判定桩身完整性时，钻芯部位、钻芯数量、钻芯深度应结合高、低应变检测结果确定。若钻芯判定桩底持力层时，受检桩应不少于 1 孔钻至设计要求的持力层深度。5.1.5 受检承台、基础梁等钻芯孔数、深度及开孔位置应符合下列规定：Q 承台钻孔深度不应小于 300mm。承台厚度大于 1000mm,需要判定承台下部混凝...
