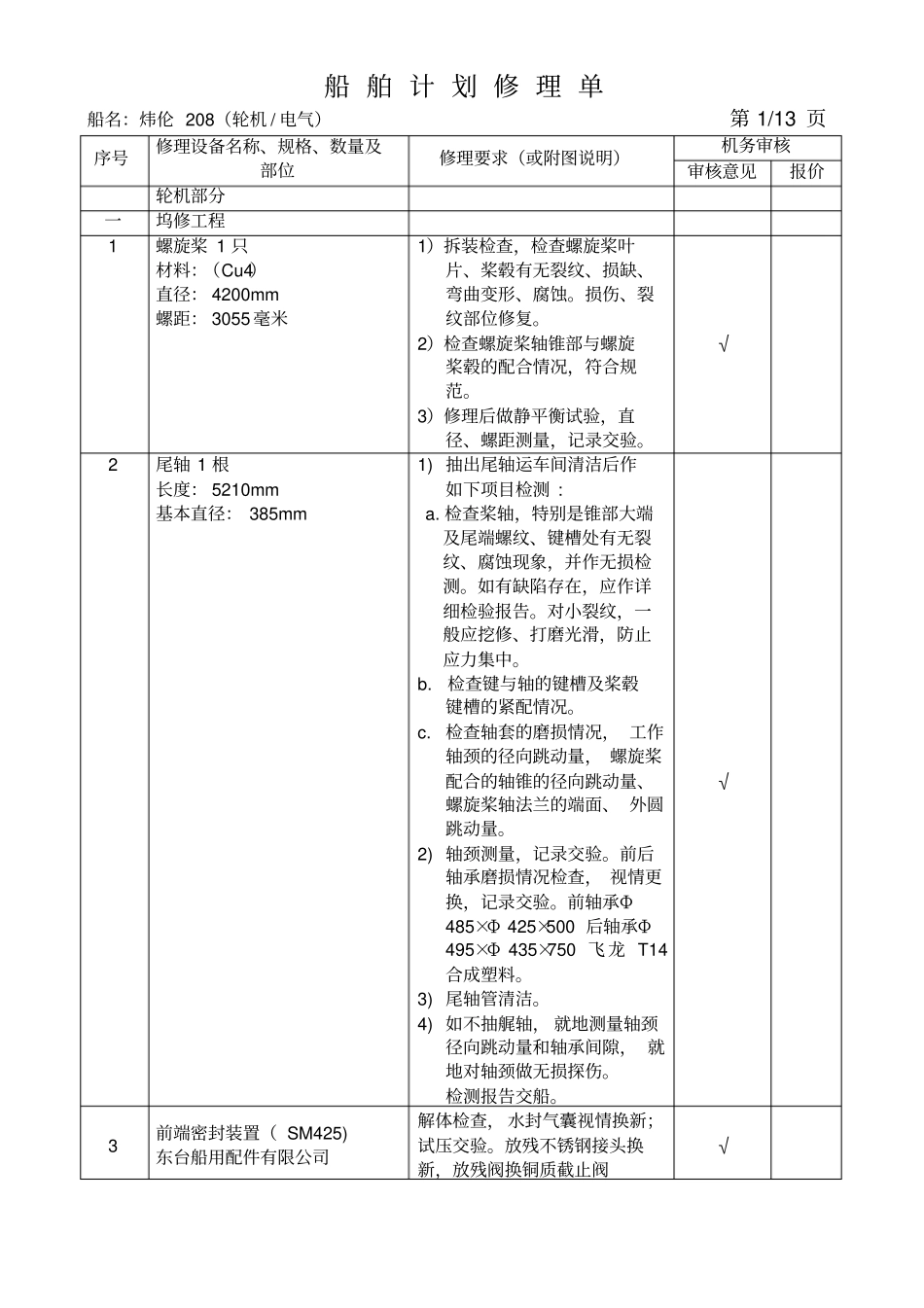

船 舶 计 划 修 理 单船名:炜伦 208(轮机 / 电气)第 1/13 页序号修理设备名称、规格、数量及部位修理要求(或附图说明)机务审核审核意见报价轮机部分一坞修工程1 螺旋桨 1 只材料:(Cu4)直径: 4200mm 螺距: 3055 毫米1)拆装检查,检查螺旋桨叶片、桨毂有无裂纹、损缺、弯曲变形、腐蚀。损伤、裂纹部位修复。2)检查螺旋桨轴锥部与螺旋桨毂的配合情况,符合规范。3)修理后做静平衡试验,直径、螺距测量,记录交验。√2 尾轴 1 根长度: 5210mm 基本直径: 385mm 1) 抽出尾轴运车间清洁后作如下项目检测 : a. 检查桨轴,特别是锥部大端及尾端螺纹、键槽处有无裂纹、腐蚀现象,并作无损检测。如有缺陷存在,应作详细检验报告。对小裂纹,一般应挖修、打磨光滑,防止应力集中。b. 检查键与轴的键槽及桨毂键槽的紧配情况。c. 检查轴套的磨损情况, 工作轴颈的径向跳动量, 螺旋桨配合的轴锥的径向跳动量、螺旋桨轴法兰的端面、 外圆跳动量。2) 轴颈测量,记录交验。前后轴承磨损情况检查, 视情更换,记录交验。前轴承Φ485×Φ 425×500 后轴承Φ495×Φ 435×750 飞 龙 T14合成塑料。3) 尾轴管清洁。4) 如不抽艉轴, 就地测量轴颈径向跳动量和轴承间隙, 就地对轴颈做无损探伤。检测报告交船。√3 前端密封装置( SM425) 东台船用配件有限公司解体检查, 水封气囊视情换新;试压交验。放残不锈钢接头换新,放残阀换铜质截止阀√船 舶 计 划 修 理 单船名:炜伦 208(轮机 / 电气)第 2/13 页序号修理设备名称、规格、数量及部位修理要求(或附图说明)机务审核审核意见报价4 舵系工程舵杆直径 360 毫米1)舵叶检查,舵叶除锈油漆2)检查舵杆、舵轴承、腐蚀及磨损情况和有无裂纹、扭转、弯曲等缺陷,视情修理,测量数据交船。3)舵杆轴承( 23056)检查视情况更换。4)检查舵底塞的锈蚀及水密情况。5)推舵油缸密封件更换。6)舵设备装妥后, 在坞内进行转舵试验, 下水后结合航行试验进行效用试验。7)舵杆水封(Φ 320×Φ 280×20共三道)换新。√5 舵机十字头滑块及衬套修理,间隙测量调整(滑块磨损太大)视情况换新。√6 舵杆上舵承底座舵杆上舵承底座肘板6 块割换,肘 板 底 部 延 伸 至 重 磅 外 沿50mm,重磅开塞焊缝 6 道,园周焊缝刨槽重焊保证水密,重新加固舵承底座。√7 机舱高低位海底门截止阀2 只(DN400)、闸阀 2 只、 2 只海...
