烤房建造与烘烤技术方案资料讲解

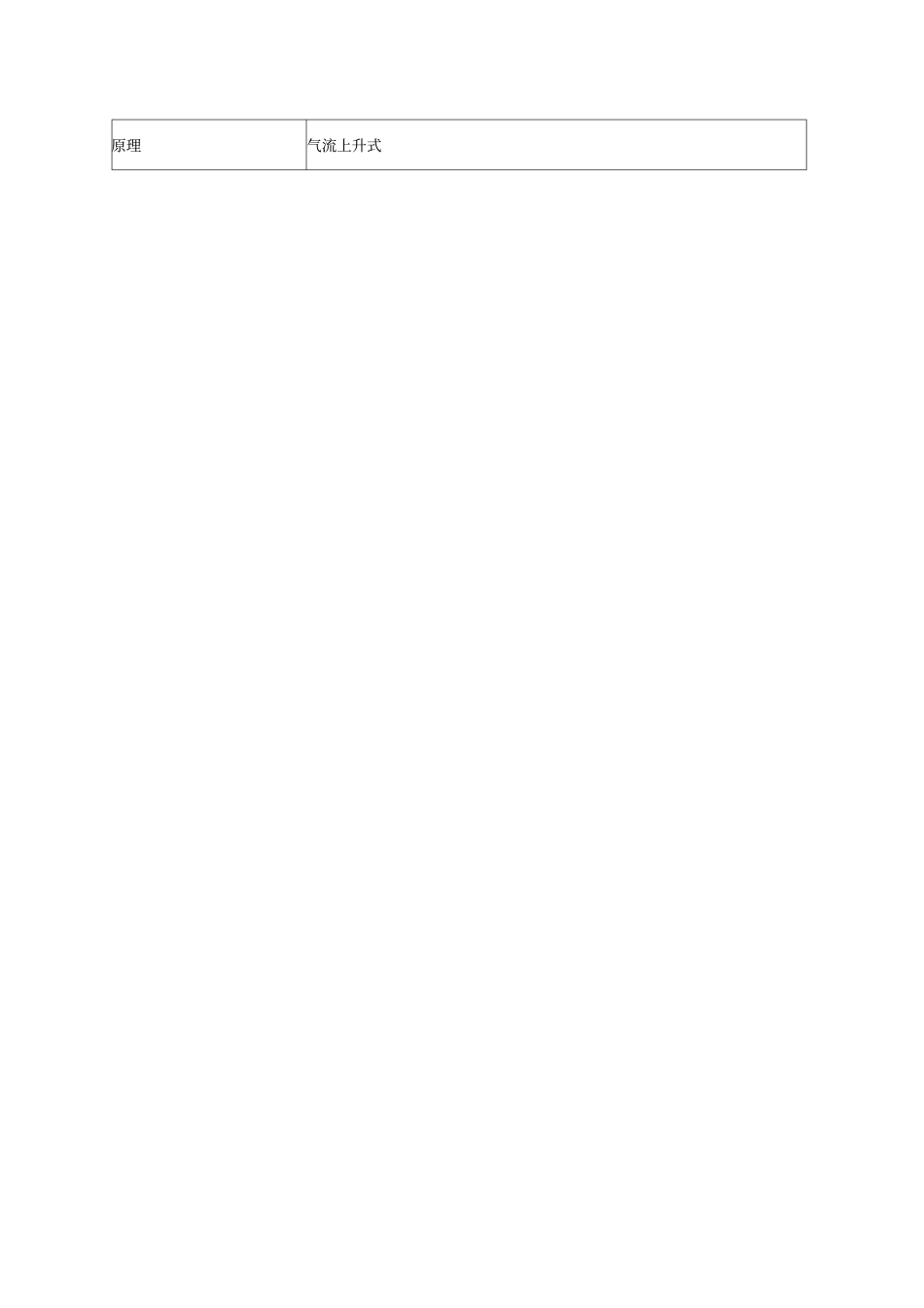

烤房建造与烘烤技术方案第一部份烤房建造烤房规格、容量：按生产规模确定适宜的烤房规格和容量, 严格烤房容量，防止超容量烘烤，具体选择见下表。各类型烤房控制容烟面积表烤房规格（内径）层数最大容烟株数每亩适且烤房挂烟面积2.67 X3.33 m 24 层4400 12--15 m 22.67 X3.33 m 25 层5500 3.33 X4.00 m 24 层5500 3.33 X4.00 m 25 层6600 3.80 X4.80 m 24 层8000 密集 6 X2.80 m 23 层12000 密集 8 X2.8 m 23 层15000 堆积 8 X2.8 m 23 层25000 二、烤房建筑选地1?地势较高，地基牢固，地下水位较低，雨季不积水2?与民房、仓库等生活、生产设施有一定距离3?交通便利，作业方便。4?提倡统一规划建设烤房群，便于管理和技术指导。三、烤房建筑烤房建筑的目标是能满足烘烤工艺技术的需要；烤房容量适宜，设备齐全；升温灵敏，保温保湿，排湿顺畅，平面和垂直温差小；操作方便，省工节能。（一）中容量烤房炉膛为炉栅式。规格长90 X 宽 55 X 高 50 X 灰坑深 50cm ，挂 烟档 4 层 4行;排湿系统由 10 个 20 X20 cm 2 冷风洞， 4 个 40 X40 cm 2 和 1 个 50 X50 cm 2 梅花形天窗组成，有配600W 汽柴油发电机的可不设天窗。热风循环装置在烤房后侧，呈正Y 字形，回风道内腔横截面积 0.24 m 2。两台 4# 并联风机300W ，风机风量每小时不少于9500m 3。（二）密集烤房1、普通密集烤房1.1 基本结构密集式烤房装烟室长8 米、宽 2.7-2.8 米、高 3.4 米；供热室长1.7 米、宽与装烟室一致。其结构包括围墙、隔墙、房顶、门、观察窗、维修门、排湿窗、回风箱、挂烟架、进风道、回风道、供热设备、通风设备等，具体见下表。普通密集烤房基本结构原理气流上升式加热室规格 (mm) 长 1700 ，宽 2700--2800 装烟室规格 (mm) 长 8000 ，宽 2700, 高 3400 墙体厚度 (mm ) 240 隔墙厚度 (mm) 360--400 房顶 (mm) 钢筋混凝土浇筑，厚100-120 ，其上加 10 厚的三合土保温层，其下为天花板维修门规格 (mm) 高 1200 ，宽 800 进风道 (mm) 进风口高度400--420，后端 60 ，地面从隔墙下方到装烟室门逐渐抬高，坡度4.5% 回风道规格 (mm) 位于装烟室顶部，高500mm 回风箱500 装烟架立柱、档梁、墙上凹槽装烟层数3 层距 (mm) 750-800 观察窗两侧各设 2 个，高 1200mm ，宽 300mm ，双层排湿窗在回风口设可旋转的调节板，并在...
