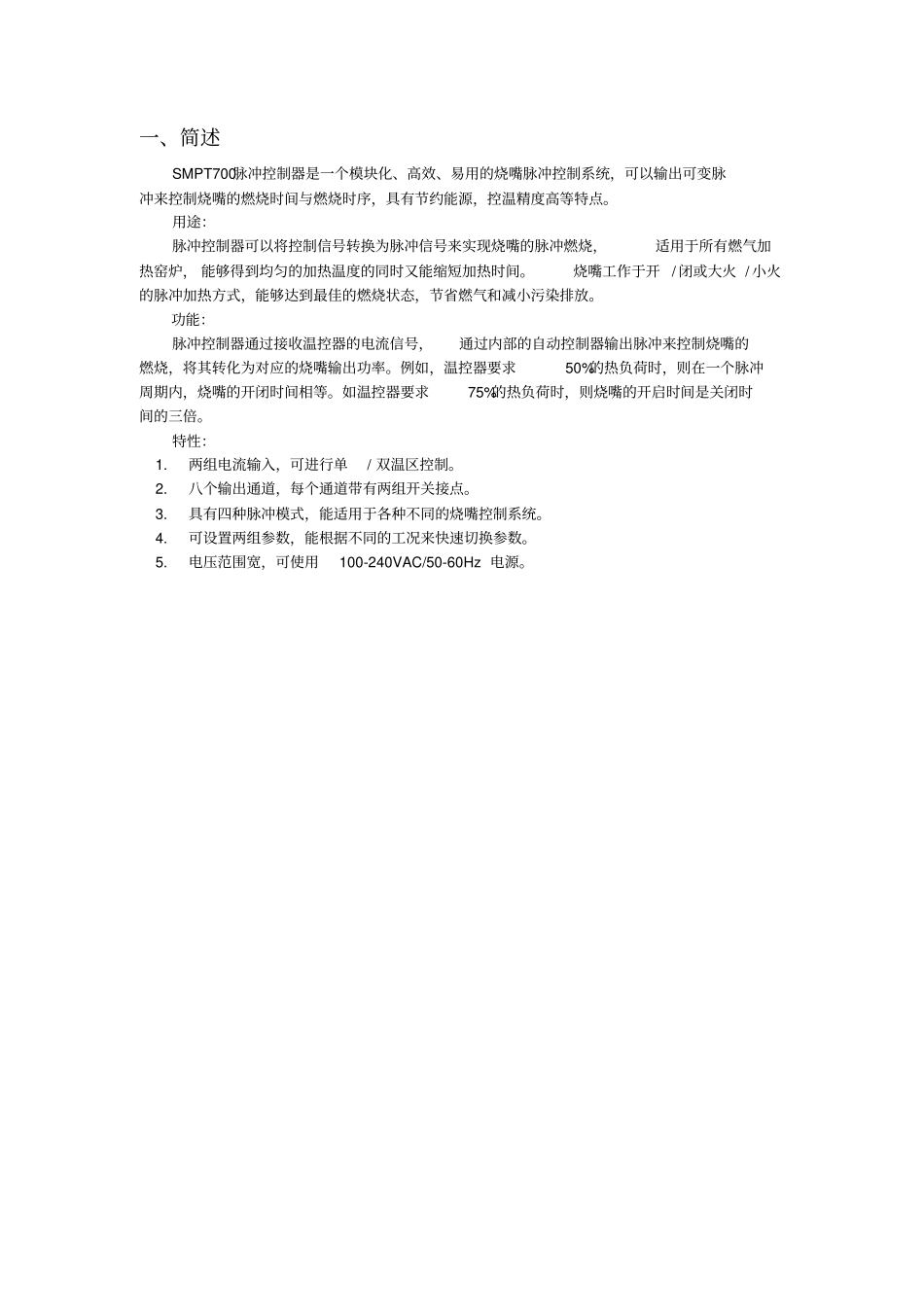

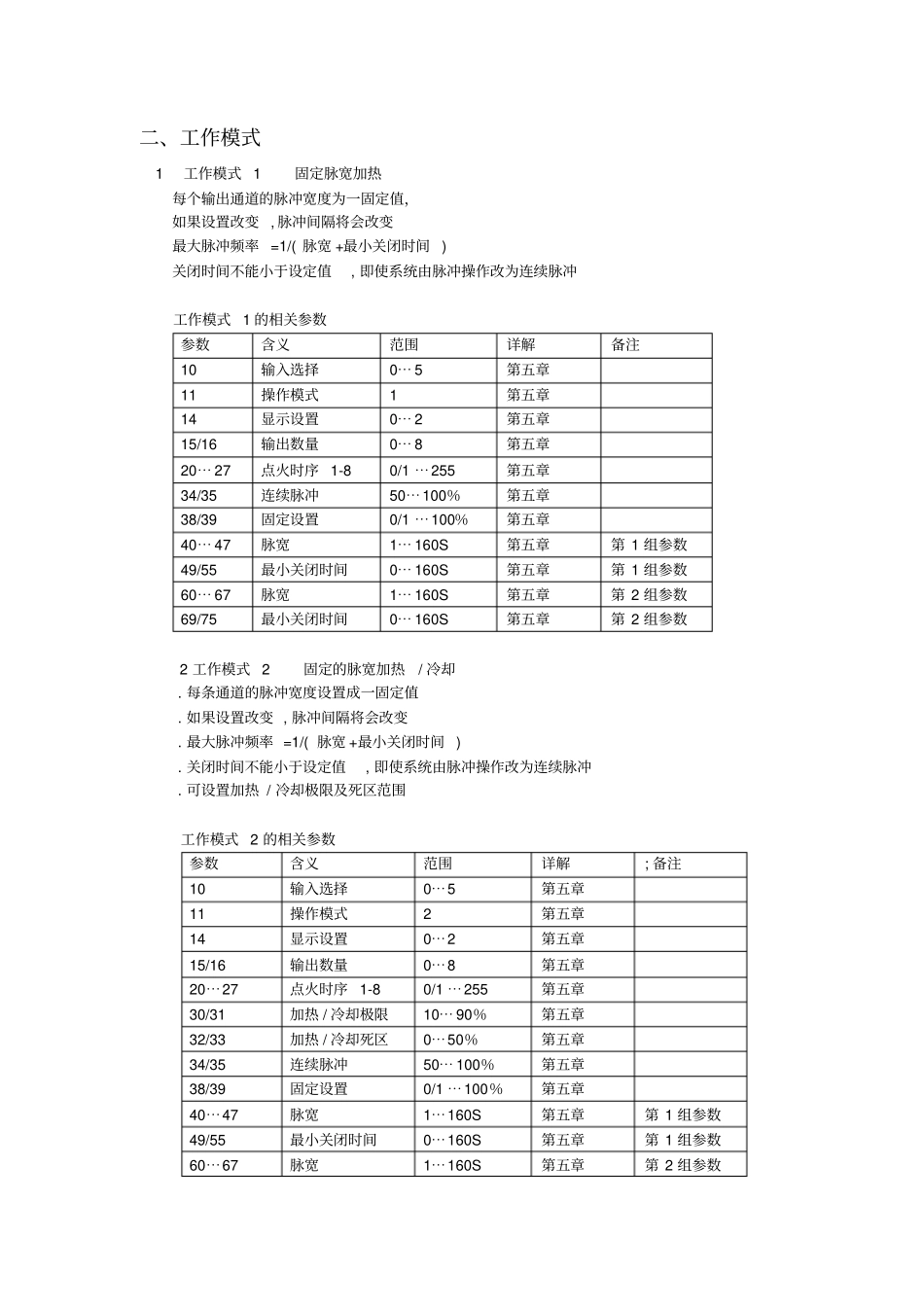

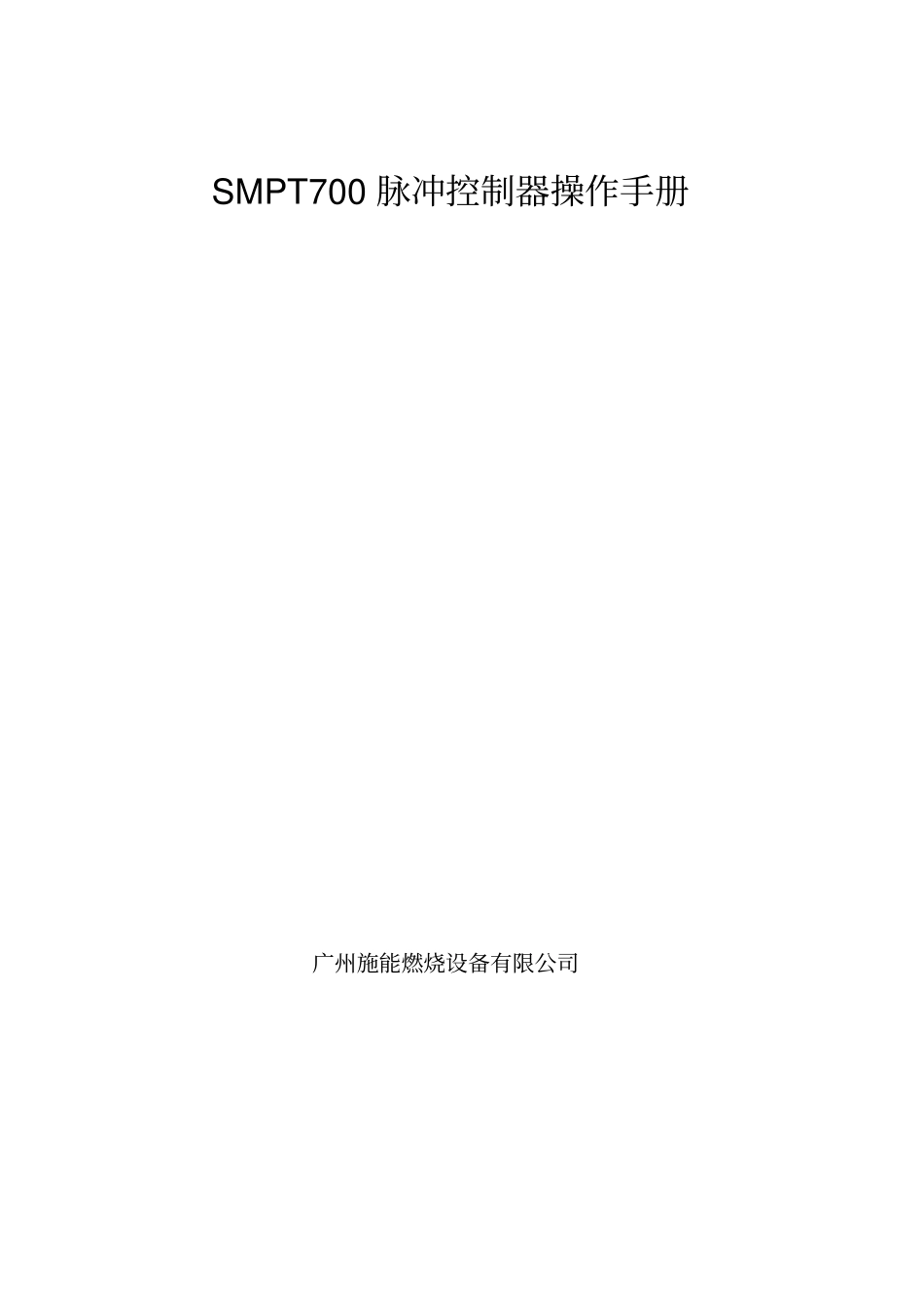

SMPT700 脉冲控制器操作手册广州施能燃烧设备有限公司一、简述SMPT700脉冲控制器是一个模块化、高效、易用的烧嘴脉冲控制系统，可以输出可变脉冲来控制烧嘴的燃烧时间与燃烧时序，具有节约能源，控温精度高等特点。用途：脉冲控制器可以将控制信号转换为脉冲信号来实现烧嘴的脉冲燃烧，适用于所有燃气加热窑炉， 能够得到均匀的加热温度的同时又能缩短加热时间。烧嘴工作于开 / 闭或大火 / 小火的脉冲加热方式，能够达到最佳的燃烧状态，节省燃气和减小污染排放。功能：脉冲控制器通过接收温控器的电流信号，通过内部的自动控制器输出脉冲来控制烧嘴的燃烧，将其转化为对应的烧嘴输出功率。例如，温控器要求50%的热负荷时，则在一个脉冲周期内，烧嘴的开闭时间相等。如温控器要求75%的热负荷时，则烧嘴的开启时间是关闭时间的三倍。特性： 1.两组电流输入，可进行单/ 双温区控制。 2.八个输出通道，每个通道带有两组开关接点。 3.具有四种脉冲模式，能适用于各种不同的烧嘴控制系统。 4.可设置两组参数，能根据不同的工况来快速切换参数。 5.电压范围宽，可使用100-240VAC/50-60Hz 电源。二、工作模式 1工作模式 1 固定脉宽加热每个输出通道的脉冲宽度为一固定值，如果设置改变 , 脉冲间隔将会改变最大脉冲频率 =1/( 脉宽 +最小关闭时间 )关闭时间不能小于设定值, 即使系统由脉冲操作改为连续脉冲工作模式 1 的相关参数参数含义范围详解备注10输入选择0⋯ 5第五章11操作模式1第五章14显示设置0⋯ 2第五章15/16输出数量0⋯ 8第五章20⋯ 27点火时序 1-80/1 ⋯255第五章34/35连续脉冲50⋯100％第五章38/39固定设置0/1 ⋯100％第五章40⋯ 47脉宽1⋯ 160S第五章第 1 组参数49/55最小关闭时间0⋯ 160S第五章第 1 组参数60⋯ 67脉宽1⋯ 160S第五章第 2 组参数69/75最小关闭时间0⋯ 160S第五章第 2 组参数2 工作模式 2 固定的脉宽加热/ 冷却. 每条通道的脉冲宽度设置成一固定值. 如果设置改变 , 脉冲间隔将会改变. 最大脉冲频率 =1/( 脉宽 +最小关闭时间 ). 关闭时间不能小于设定值, 即使系统由脉冲操作改为连续脉冲. 可设置加热 / 冷却极限及死区范围工作模式 2 的相关参数参数含义范围详解; 备注10输入选择0⋯5第五章11操作模式2第五章14显示设置0⋯2第五章15/16输出数量0⋯8第五章20⋯27点火时序 1-80/1 ⋯255第五章30/31加热 / 冷却极限10⋯ 90％第五章32/33加热 / 冷却死...
