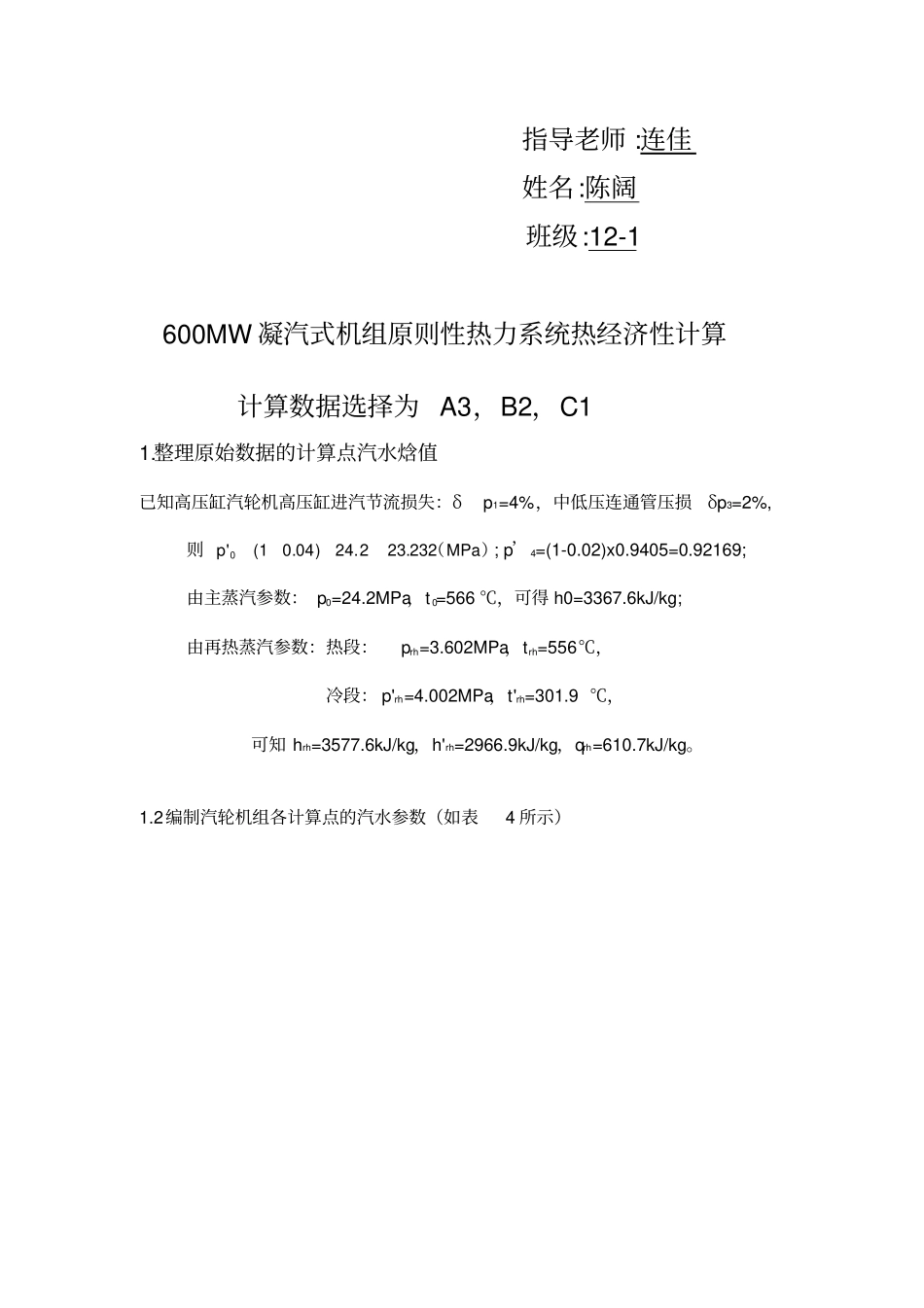

热力发电厂课程设计指导老师 :连佳姓名:陈阔班级:12-1600MW 凝汽式机组原则性热力系统热经济性计算计算数据选择为 A3,B2,C11.整理原始数据的计算点汽水焓值已知高压缸汽轮机高压缸进汽节流损失:δp1=4%,中低压连通管压损δp3=2%,则)(MPa232.232.24)04.01('p 0; p’ 4=(1-0.02)x0.9405=0.92169;由主蒸汽参数: p0=24.2MPa,t 0=566 ℃,可得 h0=3367.6kJ/kg;由再热蒸汽参数:热段:prh=3.602MPa,trh=556℃,冷段: p'rh=4.002MPa,t'rh=301.9 ℃,可知 hrh=3577.6kJ/kg,h'rh=2966.9kJ/kg,qrh=610.7kJ/kg。1.2编制汽轮机组各计算点的汽水参数(如表4 所示)1.1绘制汽轮机的汽态线,如图2 所示。表 4 600MW 凝汽式机组回热系统计算点汽水参数项目符号单位回热加热器加热器编号--H1H2H3H4( HD )H5H6H7H8SG排汽 C加热蒸汽抽汽压力pjMPa5.8994.0021.8090.94050.38710.11770.057570.01544-0.006抽汽温度tj℃351.2301.9457363.2253.8128.2x=1.0x=0.98-x=0.95抽汽比焓hjkJ/kg3051.82967.43375.53187.62972.82731.22651.82548.3-2439.1抽汽压损Δpj%33355555--加热器压力p'jMPa5.72203 3.88194 1.75473 0.893475 0.3677450.111815 0.054692 0.0146680.0980.006p’压力下饱和水温t s℃272.5248.6205.9175140.6102.883.653.59936.2p'下饱和水焓h'jkJ/kg1197.91078.8878.9741.3591.8430.8350224415.1151.5被加热水(蒸汽)上端差θ℃-0001111--加热器出口水温-℃273.5248.6205.9175139.6101.882.652.5--水侧压力-MPa29.210.8934751.724-出口水焓hwjkJ/kg1203.11079879.1741.3587.4426.7345.8219.7--进口水焓hwj+1kJ/kg1079879.1741.1587.4426.7345.8219.7---疏水下端差φ℃5.65.65.6-5.65.65.6---疏水出口水温T''I℃254.2211.5184.3-107.488.258.1-99-疏水出口水焓hwjdkJ/kg1106.3904.6782.27-450.3369.42431224415.4-1.3计算给水泵焓升:1.假设给水泵加压过程为等熵过程;2.给水泵入口处水的温度和密度与除氧器的出口水的温度和密度相等;3.给水泵入口压力为除氧器出口压力与高度差产生的静压之和。2.全厂物质平衡计算已知全厂汽水损失: D l=0.015D b(锅炉蒸发量) ,锅炉为直流锅炉,无汽包排污。则计算结果如下表:(表5)3. 计 算 汽 轮机各级回热抽汽量假设加热器的效率η =1给水泵入口水比容0.001121给水泵入口压力1.0858 给水泵入口水温175熵2.090656给水泵出口压力29.21给水泵出口温度178.7给水泵...
