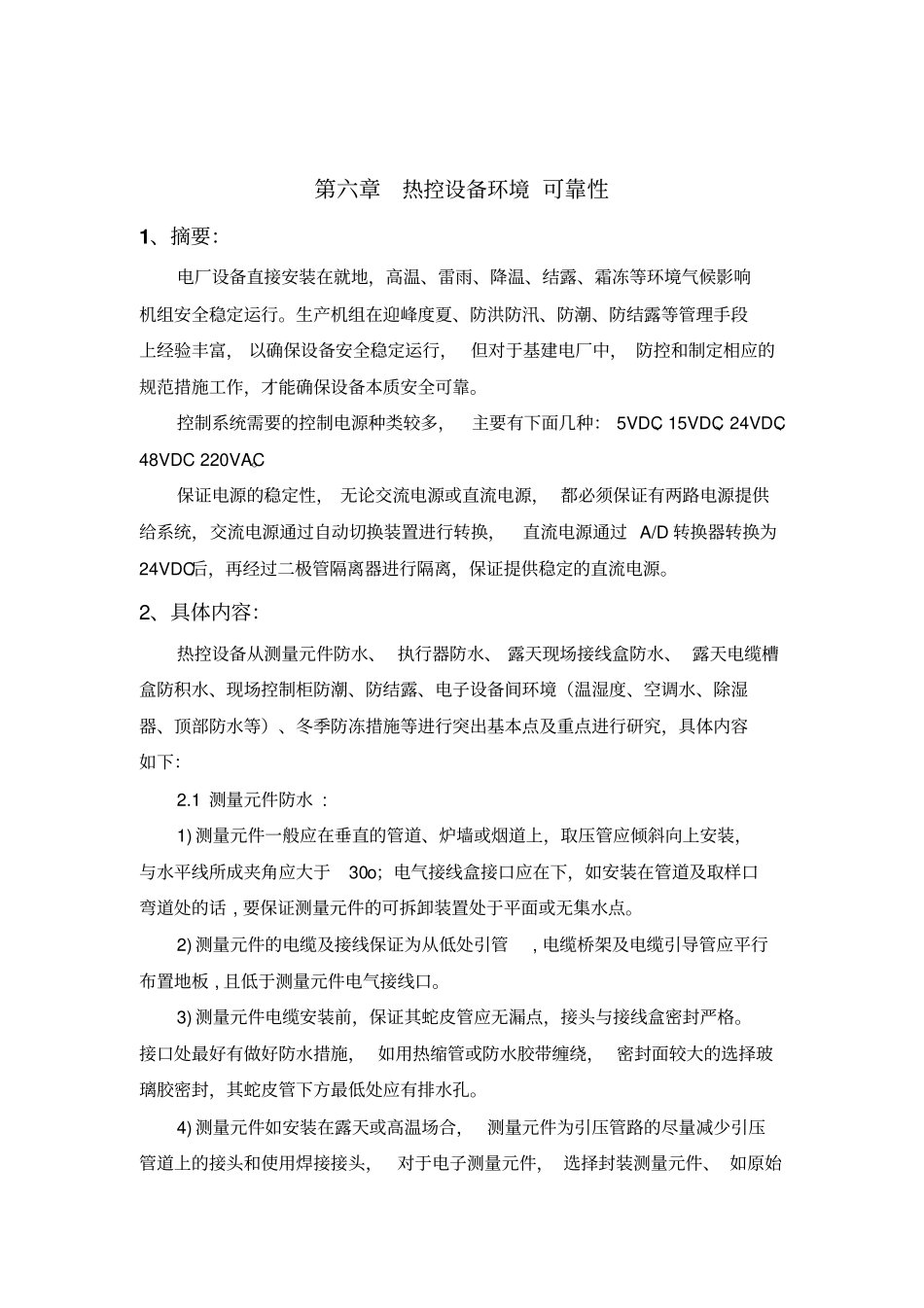

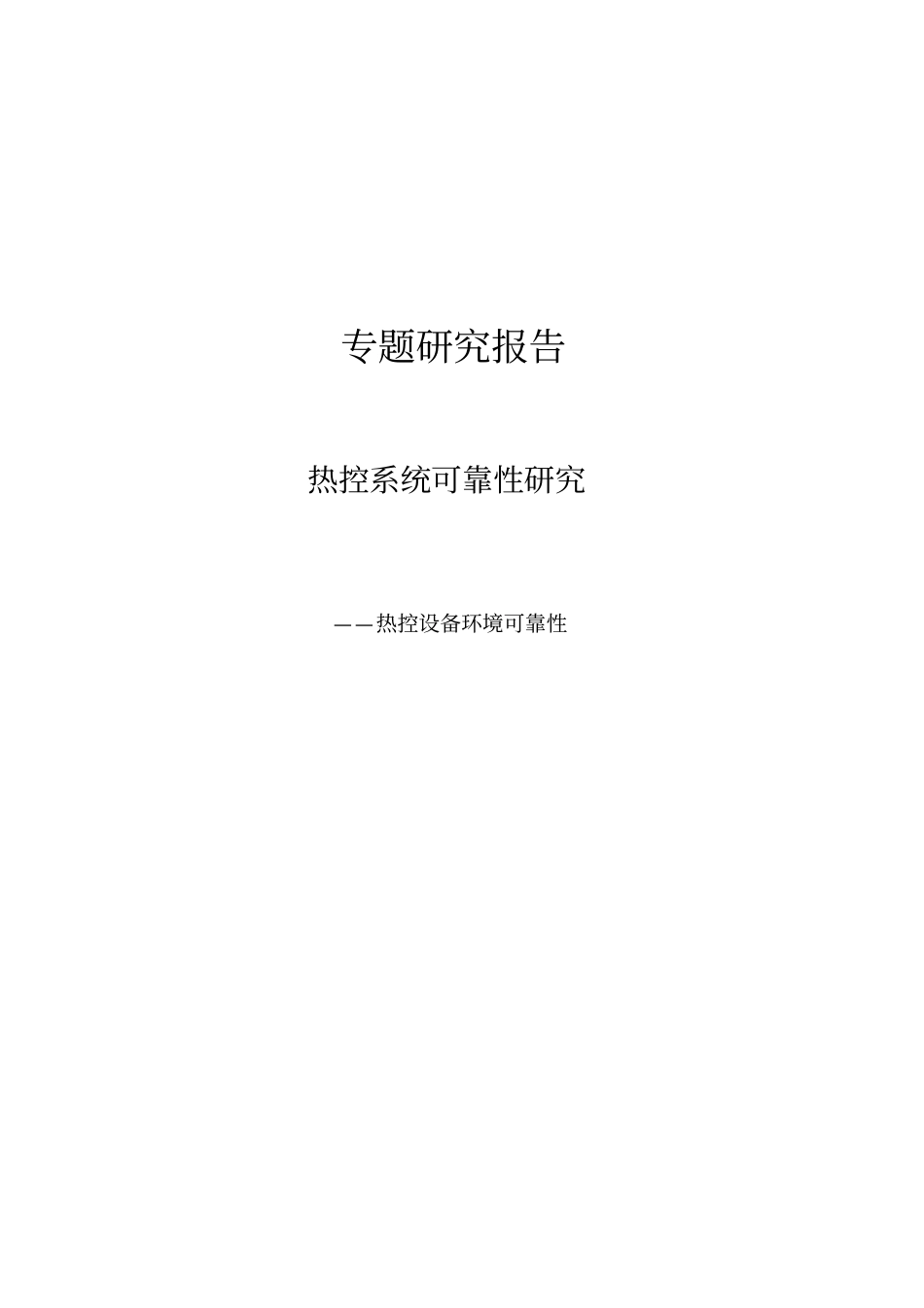

专题研究报告热控系统可靠性研究——热控设备环境可靠性第六章热控设备环境 可靠性1、摘要：电厂设备直接安装在就地，高温、雷雨、降温、结露、霜冻等环境气候影响机组安全稳定运行。生产机组在迎峰度夏、防洪防汛、防潮、防结露等管理手段上经验丰富， 以确保设备安全稳定运行， 但对于基建电厂中， 防控和制定相应的规范措施工作，才能确保设备本质安全可靠。控制系统需要的控制电源种类较多，主要有下面几种： 5VDC、15VDC、24VDC、48VDC 220VAC。保证电源的稳定性， 无论交流电源或直流电源， 都必须保证有两路电源提供给系统，交流电源通过自动切换装置进行转换，直流电源通过 A/D 转换器转换为24VDC后，再经过二极管隔离器进行隔离，保证提供稳定的直流电源。2、具体内容：热控设备从测量元件防水、 执行器防水、 露天现场接线盒防水、 露天电缆槽盒防积水、现场控制柜防潮、防结露、电子设备间环境（温湿度、空调水、除湿器、顶部防水等）、冬季防冻措施等进行突出基本点及重点进行研究，具体内容如下：2.1 测量元件防水 : 1) 测量元件一般应在垂直的管道、炉墙或烟道上，取压管应倾斜向上安装，与水平线所成夹角应大于30o；电气接线盒接口应在下，如安装在管道及取样口弯道处的话 , 要保证测量元件的可拆卸装置处于平面或无集水点。2) 测量元件的电缆及接线保证为从低处引管, 电缆桥架及电缆引导管应平行布置地板 , 且低于测量元件电气接线口。3) 测量元件电缆安装前，保证其蛇皮管应无漏点，接头与接线盒密封严格。接口处最好有做好防水措施， 如用热缩管或防水胶带缠绕， 密封面较大的选择玻璃胶密封，其蛇皮管下方最低处应有排水孔。4) 测量元件如安装在露天或高温场合， 测量元件为引压管路的尽量减少引压管道上的接头和使用焊接接头，对于电子测量元件， 选择封装测量元件、 如原始引线的，尽量选择引线较长，远离恶劣环境后电气端子接线，如雨、水较多区域应加装防护罩。 5)测量煤料物位的重锤式探测料位计传感器和射频导纳式煤料物位传感器应垂直安装， 安装位置应选择远离进、 出料口的地方。 且传感器与取样管道处法兰做好密封 . 6)锅炉炉管泄漏检测装置探测管的喇叭口在炉墙孔处从里向外装出，其固定套管与炉墙应密封，探测管的另一侧与安装探头的管子亦应密封。 2.2执行器防水 : 1) 执行器属于现场仪表，要求环境温度应在－25～60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，...
