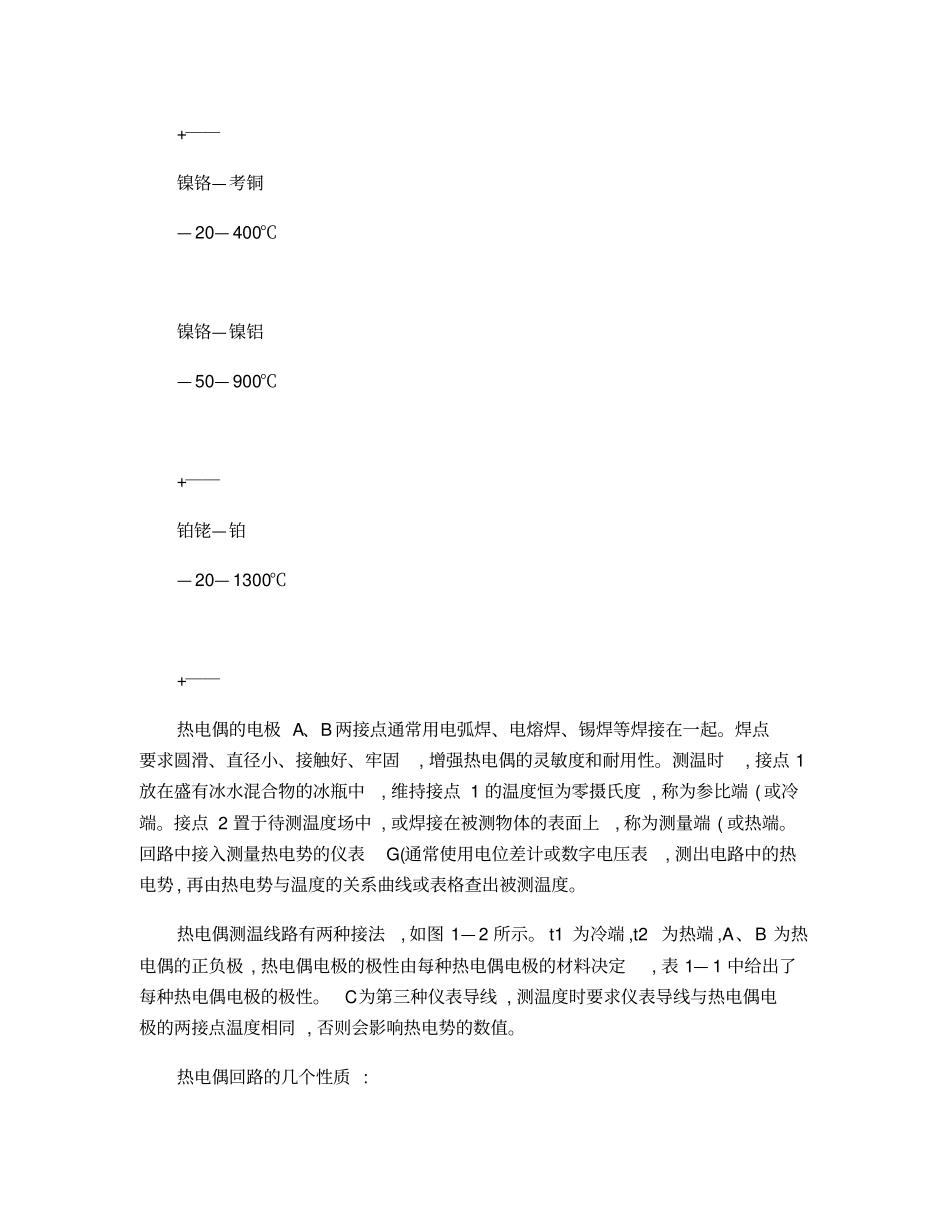

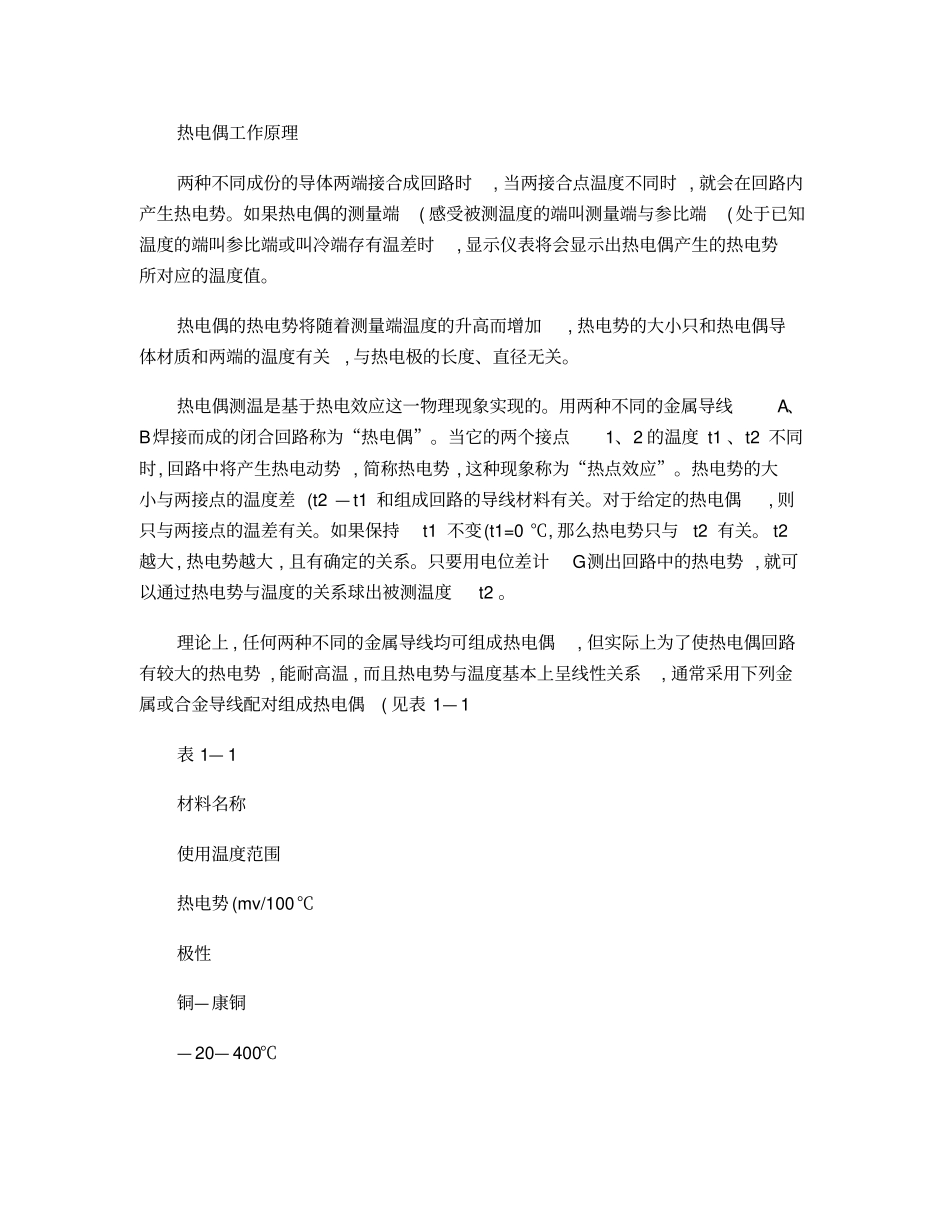

热电偶工作原理两种不同成份的导体两端接合成回路时, 当两接合点温度不同时 , 就会在回路内产生热电势。如果热电偶的测量端( 感受被测温度的端叫测量端与参比端( 处于已知温度的端叫参比端或叫冷端存有温差时, 显示仪表将会显示出热电偶产生的热电势所对应的温度值。热电偶的热电势将随着测量端温度的升高而增加, 热电势的大小只和热电偶导体材质和两端的温度有关, 与热电极的长度、直径无关。热电偶测温是基于热电效应这一物理现象实现的。用两种不同的金属导线A、B焊接而成的闭合回路称为“热电偶”。当它的两个接点1、2 的温度 t1 、t2 不同时, 回路中将产生热电动势 , 简称热电势 , 这种现象称为“热点效应”。热电势的大小与两接点的温度差 (t2 — t1 和组成回路的导线材料有关。对于给定的热电偶, 则只与两接点的温差有关。如果保持t1 不变(t1=0 ℃, 那么热电势只与t2 有关。 t2越大 , 热电势越大 , 且有确定的关系。只要用电位差计G测出回路中的热电势 , 就可以通过热电势与温度的关系球出被测温度t2 。理论上 , 任何两种不同的金属导线均可组成热电偶, 但实际上为了使热电偶回路有较大的热电势 , 能耐高温 , 而且热电势与温度基本上呈线性关系, 通常采用下列金属或合金导线配对组成热电偶( 见表 1— 1表 1— 1材料名称使用温度范围热电势 (mv/100℃极性铜—康铜— 20— 400℃+――镍铬—考铜— 20— 400℃镍铬—镍铝— 50— 900℃+――铂铑—铂— 20— 1300℃+――热电偶的电极 A、B 两接点通常用电弧焊、电熔焊、锡焊等焊接在一起。焊点要求圆滑、直径小、接触好、牢固, 增强热电偶的灵敏度和耐用性。测温时, 接点 1放在盛有冰水混合物的冰瓶中, 维持接点 1 的温度恒为零摄氏度 , 称为参比端 ( 或冷端。接点 2 置于待测温度场中 , 或焊接在被测物体的表面上, 称为测量端 ( 或热端。回路中接入测量热电势的仪表G(通常使用电位差计或数字电压表, 测出电路中的热电势 , 再由热电势与温度的关系曲线或表格查出被测温度。热电偶测温线路有两种接法, 如图 1— 2 所示。 t1 为冷端 ,t2 为热端 ,A、B 为热电偶的正负极 , 热电偶电极的极性由每种热电偶电极的材料决定, 表 1— 1 中给出了每种热电偶电极的极性。C为第三种仪表导线 , 测温度时要求仪表导线与热电偶电极的两接点温度相同 , 否则会影响热电势的数值。热电偶回路的几个性质 :(1 ...
