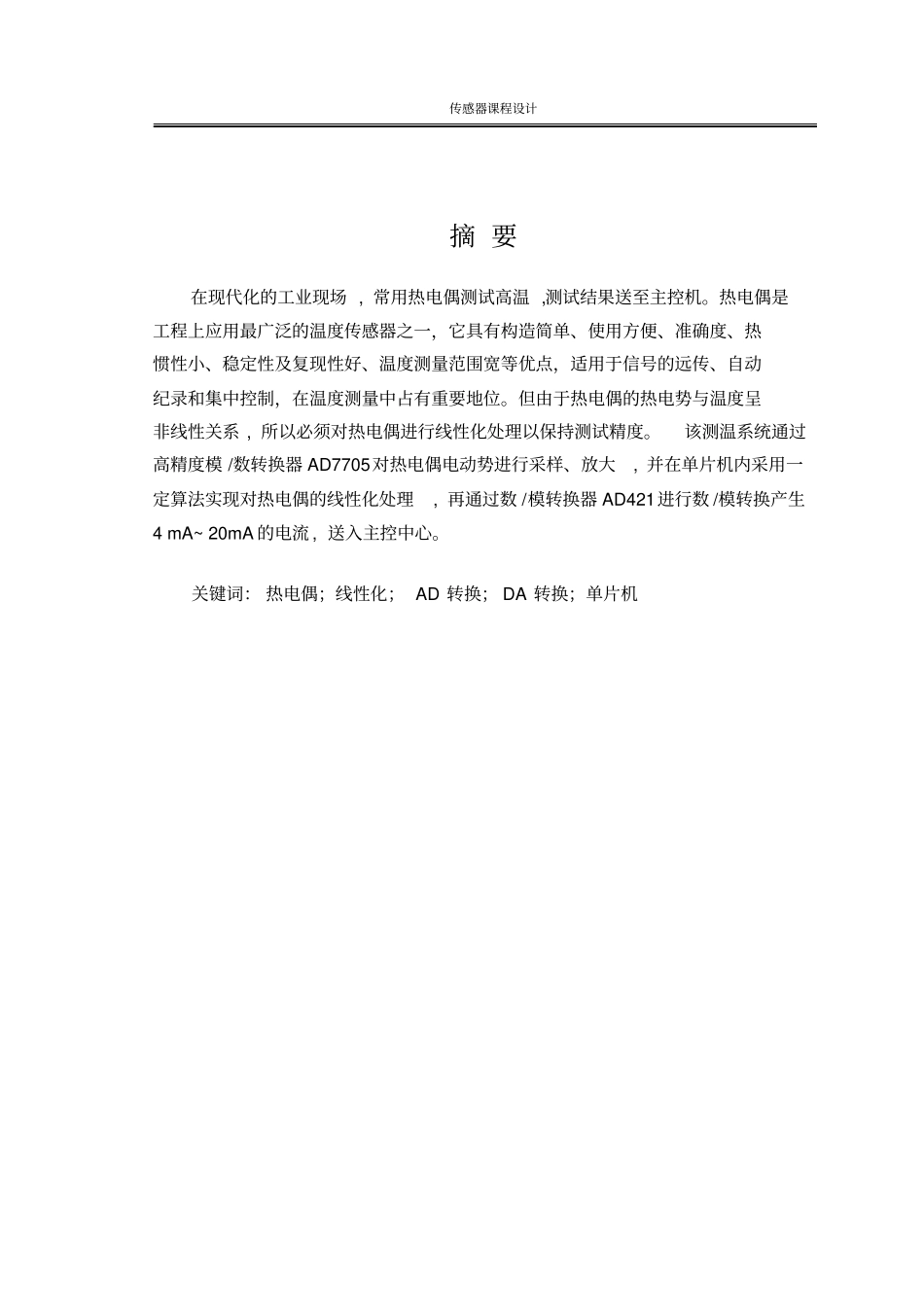

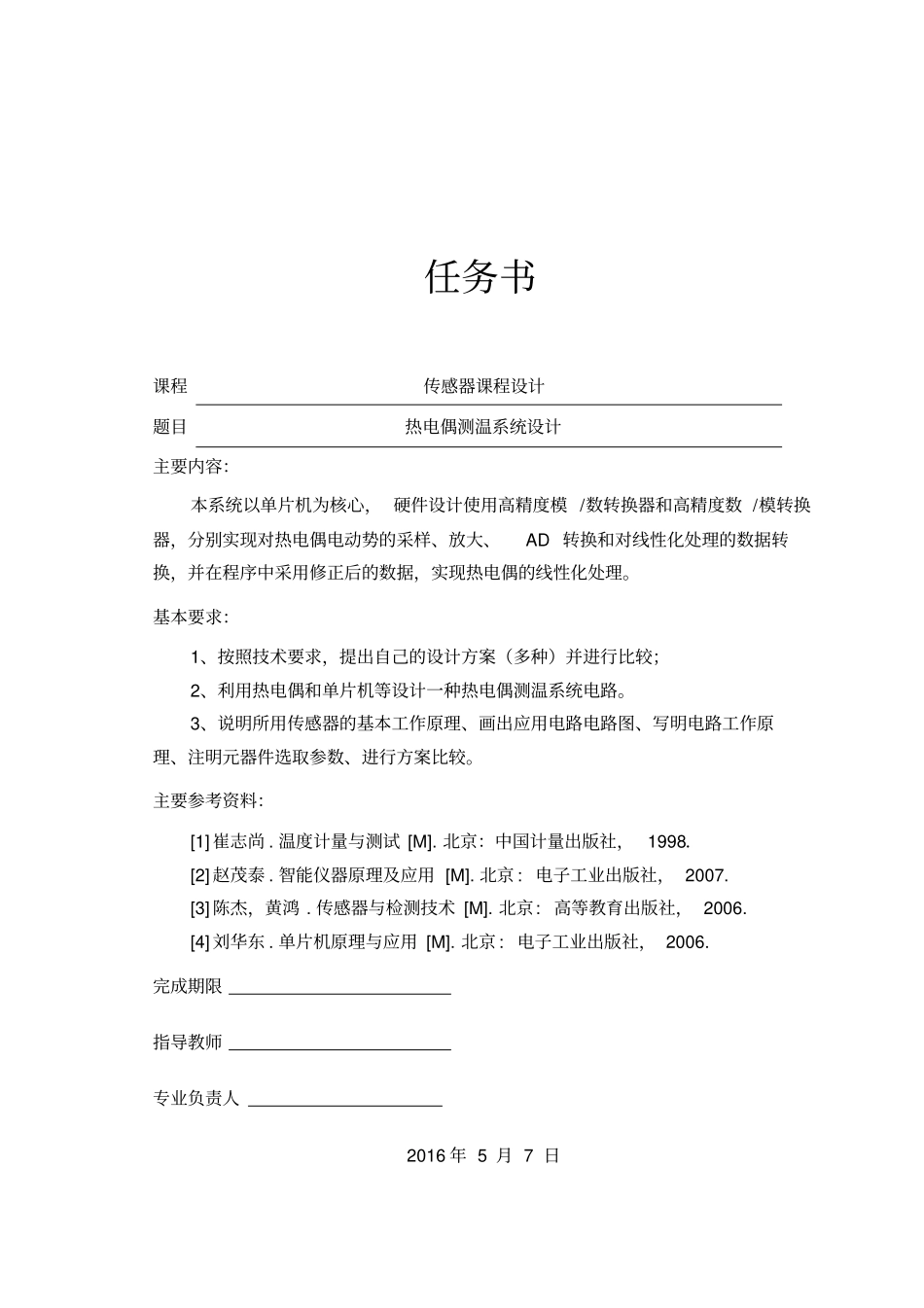

任务书课程传感器课程设计题目热电偶测温系统设计主要内容:本系统以单片机为核心, 硬件设计使用高精度模 /数转换器和高精度数 /模转换器,分别实现对热电偶电动势的采样、放大、AD 转换和对线性化处理的数据转换,并在程序中采用修正后的数据,实现热电偶的线性化处理。基本要求:1、按照技术要求,提出自己的设计方案(多种)并进行比较;2、利用热电偶和单片机等设计一种热电偶测温系统电路。3、说明所用传感器的基本工作原理、画出应用电路电路图、写明电路工作原理、注明元器件选取参数、进行方案比较。主要参考资料:[1] 崔志尚 . 温度计量与测试 [M]. 北京:中国计量出版社, 1998.[2] 赵茂泰 . 智能仪器原理及应用 [M]. 北京 : 电子工业出版社, 2007.[3] 陈杰,黄鸿 . 传感器与检测技术 [M]. 北京: 高等教育出版社, 2006. [4] 刘华东 . 单片机原理与应用 [M]. 北京 : 电子工业出版社, 2006.完成期限指导教师专业负责人2016 年 5 月 7 日传感器课程设计摘 要在现代化的工业现场 , 常用热电偶测试高温 ,测试结果送至主控机。热电偶是工程上应用最广泛的温度传感器之一,它具有构造简单、使用方便、准确度、热惯性小、稳定性及复现性好、温度测量范围宽等优点,适用于信号的远传、自动纪录和集中控制,在温度测量中占有重要地位。但由于热电偶的热电势与温度呈非线性关系 , 所以必须对热电偶进行线性化处理以保持测试精度。该测温系统通过高精度模 /数转换器 AD7705对热电偶电动势进行采样、放大, 并在单片机内采用一定算法实现对热电偶的线性化处理, 再通过数 /模转换器 AD421进行数 /模转换产生4 mA~ 20mA 的电流 , 送入主控中心。关键词: 热电偶;线性化; AD 转换; DA 转换;单片机传感器课程设计目 录一、设计要求 .......................................................................................................... 1二、设计方案及其特点 .......................................................................................... 11、方案说明 ........................................................................................................ 12、方案论证 ........................................................................................................ 2三、传感器工作原理 ...........................
