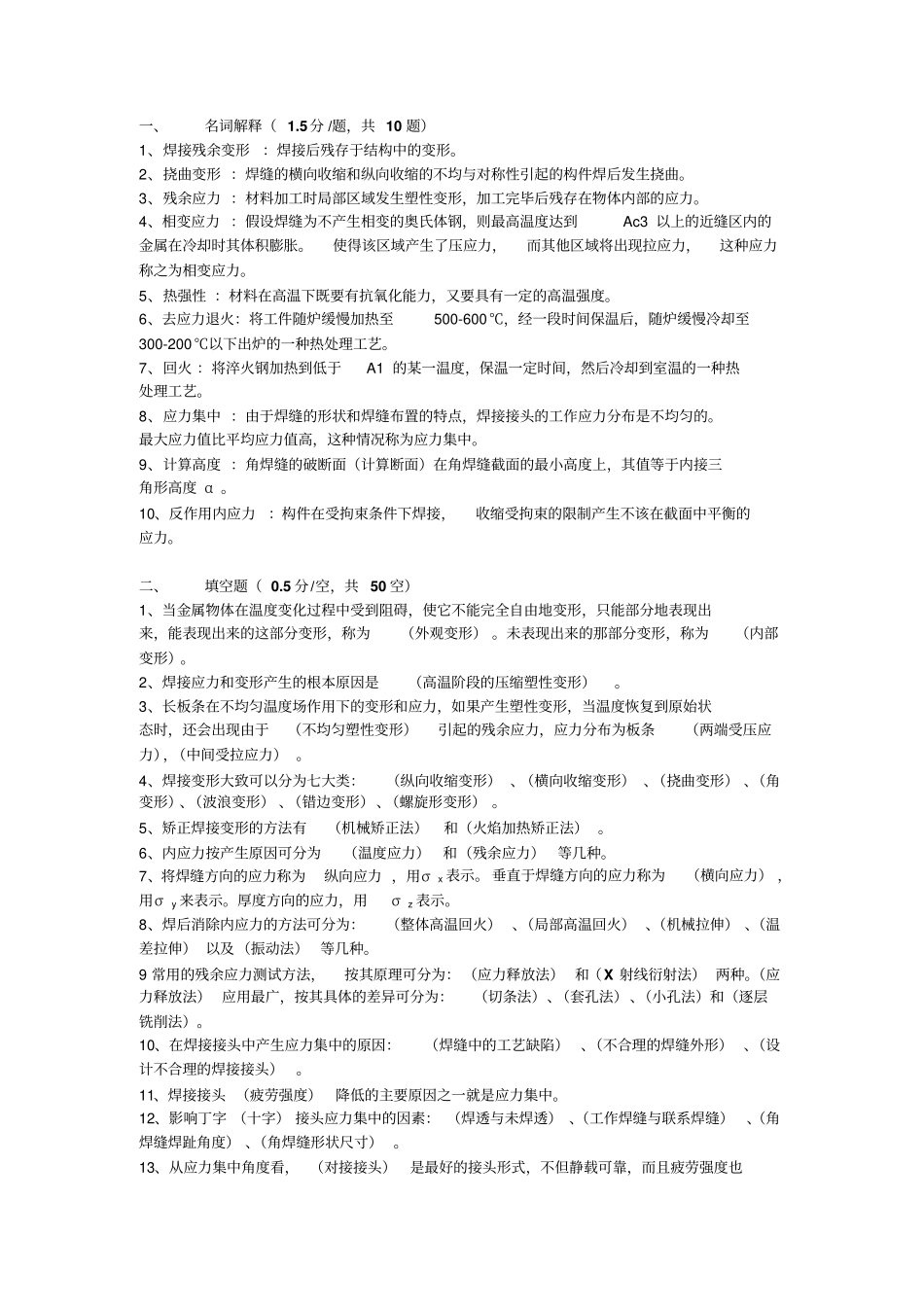

一、名词解释（ 1.5分 /题，共 10 题）1、焊接残余变形：焊接后残存于结构中的变形。2、挠曲变形 ：焊缝的横向收缩和纵向收缩的不均与对称性引起的构件焊后发生挠曲。3、残余应力 ：材料加工时局部区域发生塑性变形，加工完毕后残存在物体内部的应力。4、相变应力 ：假设焊缝为不产生相变的奥氏体钢，则最高温度达到Ac3 以上的近缝区内的金属在冷却时其体积膨胀。使得该区域产生了压应力，而其他区域将出现拉应力，这种应力称之为相变应力。5、热强性 ：材料在高温下既要有抗氧化能力，又要具有一定的高温强度。6、去应力退火：将工件随炉缓慢加热至500-600℃，经一段时间保温后，随炉缓慢冷却至300-200℃以下出炉的一种热处理工艺。7、回火 ：将淬火钢加热到低于A1 的某一温度，保温一定时间，然后冷却到室温的一种热处理工艺。8、应力集中 ：由于焊缝的形状和焊缝布置的特点，焊接接头的工作应力分布是不均匀的。最大应力值比平均应力值高，这种情况称为应力集中。9、计算高度 ：角焊缝的破断面（计算断面）在角焊缝截面的最小高度上，其值等于内接三角形高度 α 。10、反作用内应力：构件在受拘束条件下焊接，收缩受拘束的限制产生不该在截面中平衡的应力。二、填空题（ 0.5 分/空，共 50 空）1、当金属物体在温度变化过程中受到阻碍，使它不能完全自由地变形，只能部分地表现出来，能表现出来的这部分变形，称为（外观变形） 。未表现出来的那部分变形，称为（内部变形）。2、焊接应力和变形产生的根本原因是（高温阶段的压缩塑性变形）。3、长板条在不均匀温度场作用下的变形和应力，如果产生塑性变形，当温度恢复到原始状态时，还会出现由于（不均匀塑性变形）引起的残余应力，应力分布为板条（两端受压应力），（中间受拉应力） 。4、焊接变形大致可以分为七大类：（纵向收缩变形） 、（横向收缩变形） 、（挠曲变形） 、（角变形）、（波浪变形） 、（错边变形）、（螺旋形变形） 。5、矫正焊接变形的方法有（机械矫正法）和（火焰加热矫正法） 。6、内应力按产生原因可分为（温度应力）和（残余应力）等几种。7、将焊缝方向的应力称为纵向应力 ，用σ x 表示。 垂直于焊缝方向的应力称为（横向应力） ，用σy 来表示。厚度方向的应力，用σ z 表示。8、焊后消除内应力的方法可分为：（整体高温回火） 、（局部高温回火） 、（机械拉伸） 、（温差拉伸） 以及（振动法） 等几种。9 常用的残余应...
