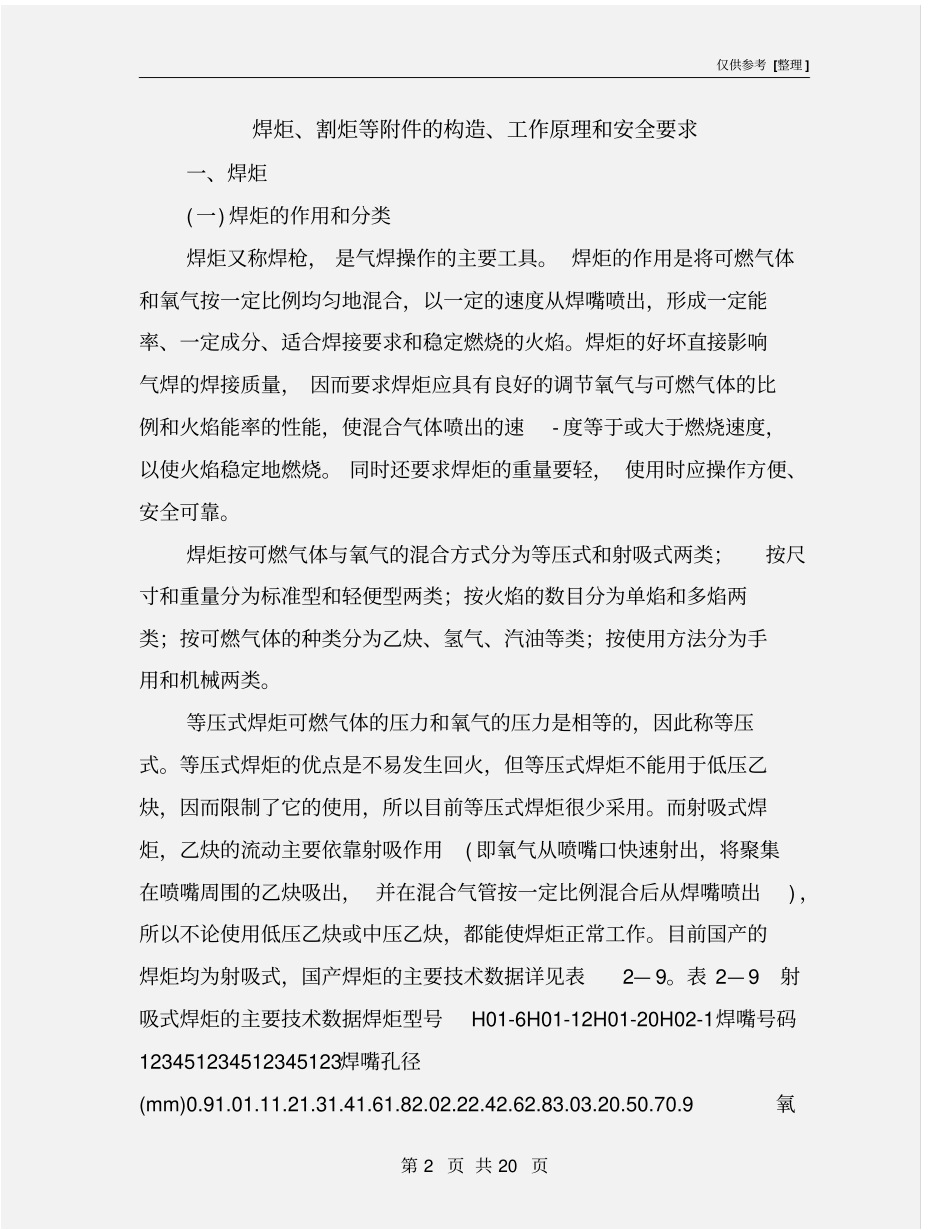

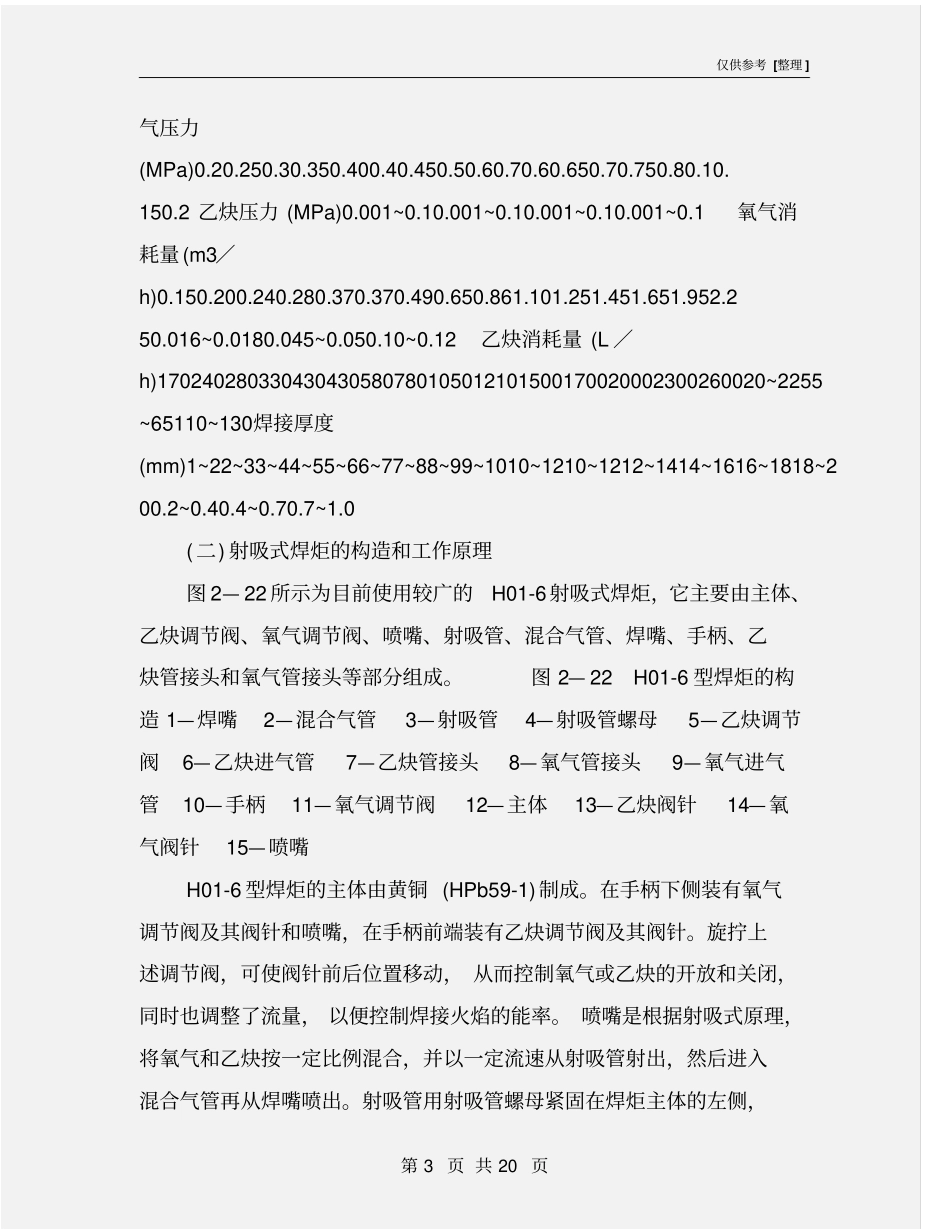

仅供参考 [整理 ] 第 1 页 共 20 页安全管理文书焊炬、割炬等附件的构造、工作原理和安全要求日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 20 页焊炬、割炬等附件的构造、工作原理和安全要求一、焊炬(一) 焊炬的作用和分类焊炬又称焊枪， 是气焊操作的主要工具。 焊炬的作用是将可燃气体和氧气按一定比例均匀地混合，以一定的速度从焊嘴喷出，形成一定能率、一定成分、适合焊接要求和稳定燃烧的火焰。焊炬的好坏直接影响气焊的焊接质量， 因而要求焊炬应具有良好的调节氧气与可燃气体的比例和火焰能率的性能，使混合气体喷出的速- 度等于或大于燃烧速度，以使火焰稳定地燃烧。 同时还要求焊炬的重量要轻， 使用时应操作方便、安全可靠。焊炬按可燃气体与氧气的混合方式分为等压式和射吸式两类；按尺寸和重量分为标准型和轻便型两类；按火焰的数目分为单焰和多焰两类；按可燃气体的种类分为乙炔、氢气、汽油等类；按使用方法分为手用和机械两类。等压式焊炬可燃气体的压力和氧气的压力是相等的，因此称等压式。等压式焊炬的优点是不易发生回火，但等压式焊炬不能用于低压乙炔，因而限制了它的使用，所以目前等压式焊炬很少采用。而射吸式焊炬，乙炔的流动主要依靠射吸作用( 即氧气从喷嘴口快速射出，将聚集在喷嘴周围的乙炔吸出， 并在混合气管按一定比例混合后从焊嘴喷出) ，所以不论使用低压乙炔或中压乙炔，都能使焊炬正常工作。目前国产的焊炬均为射吸式，国产焊炬的主要技术数据详见表2— 9。表 2— 9 射吸式焊炬的主要技术数据焊炬型号H01-6H01-12H01-20H02-1焊嘴号码123451234512345123焊嘴孔径(mm)0.91.01.11.21.31.41.61.82.02.22.42.62.83.03.20.50.70.9氧仅供参考 [整理 ] 第 3 页 共 20 页气压力(MPa)0.20.250.30.350.400.40.450.50.60.70.60.650.70.750.80.10.150.2 乙炔压力 (MPa)0.001~0.10.001~0.10.001~0.10.001~0.1氧气消耗量(m3／h)0.150.200.240.280.370.370.490.650.861.101.251.451.651.952.250.016~0.0180.045~0.050.10~0.12乙炔消耗量 (L ／h)170240280330430430580780105012101500170020002300260020~2255~65110~130焊接厚度(mm)1~22~33~44~55~66~77~88~99~1010~1210~1212~1414~1616~1818~200.2~0.40.4~0.70.7~1.0 (二) 射吸式焊炬的构造和工作原理图 2— 22 所示为目前使用较广的H01-6射吸式焊炬，它主要由主体、乙炔调节阀、氧气...
