焊盘结构标准中文IPC-SM-782A

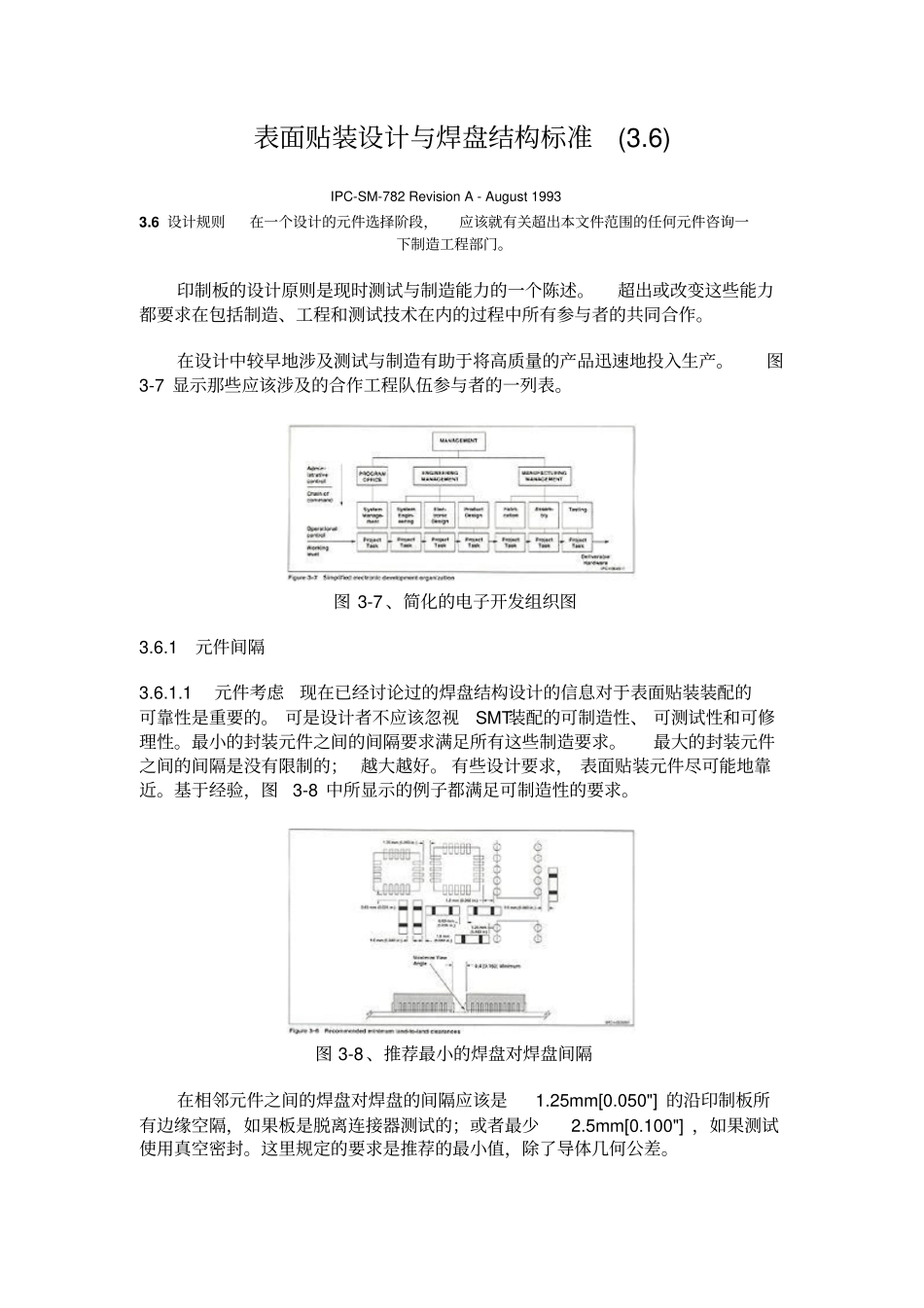

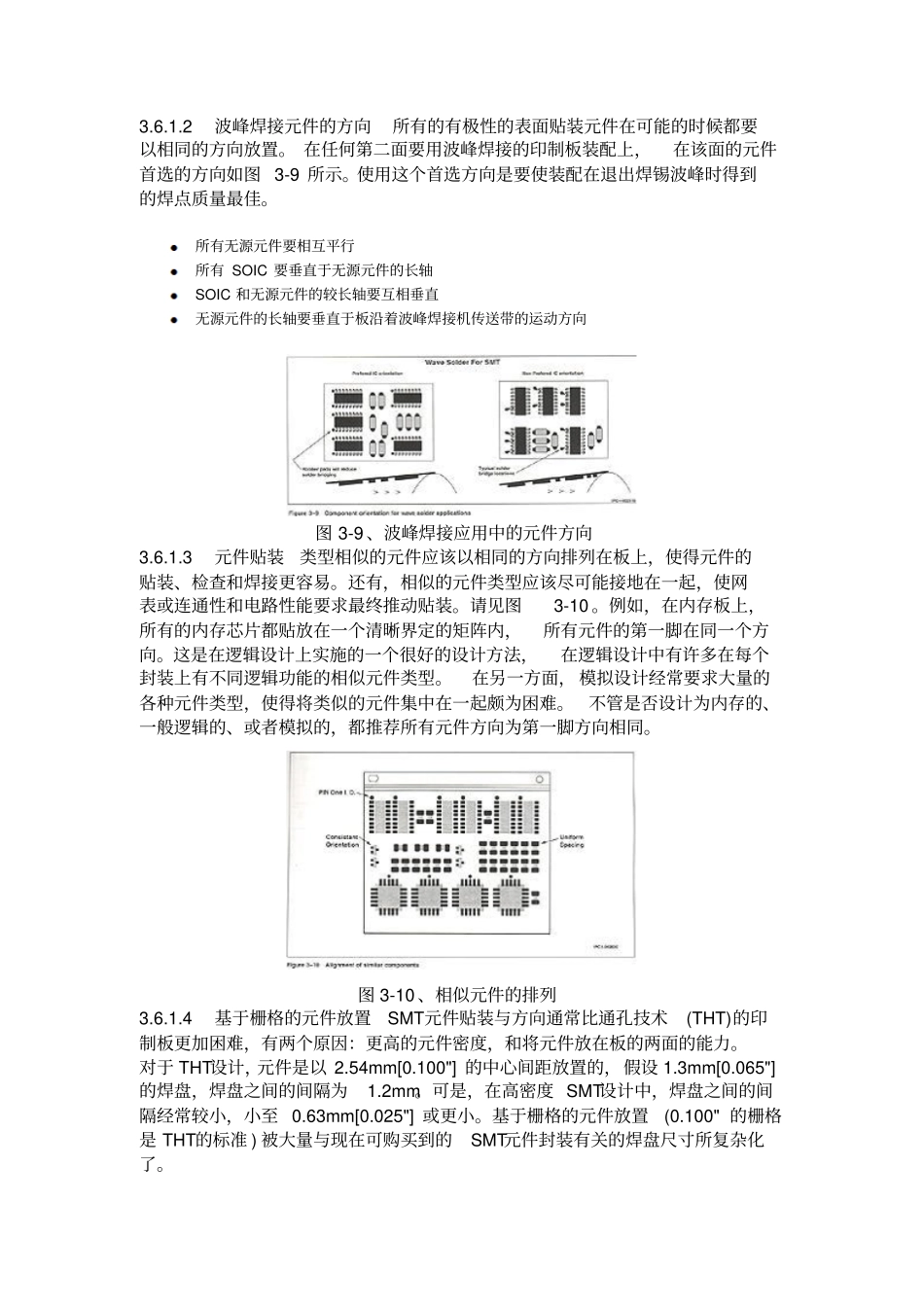

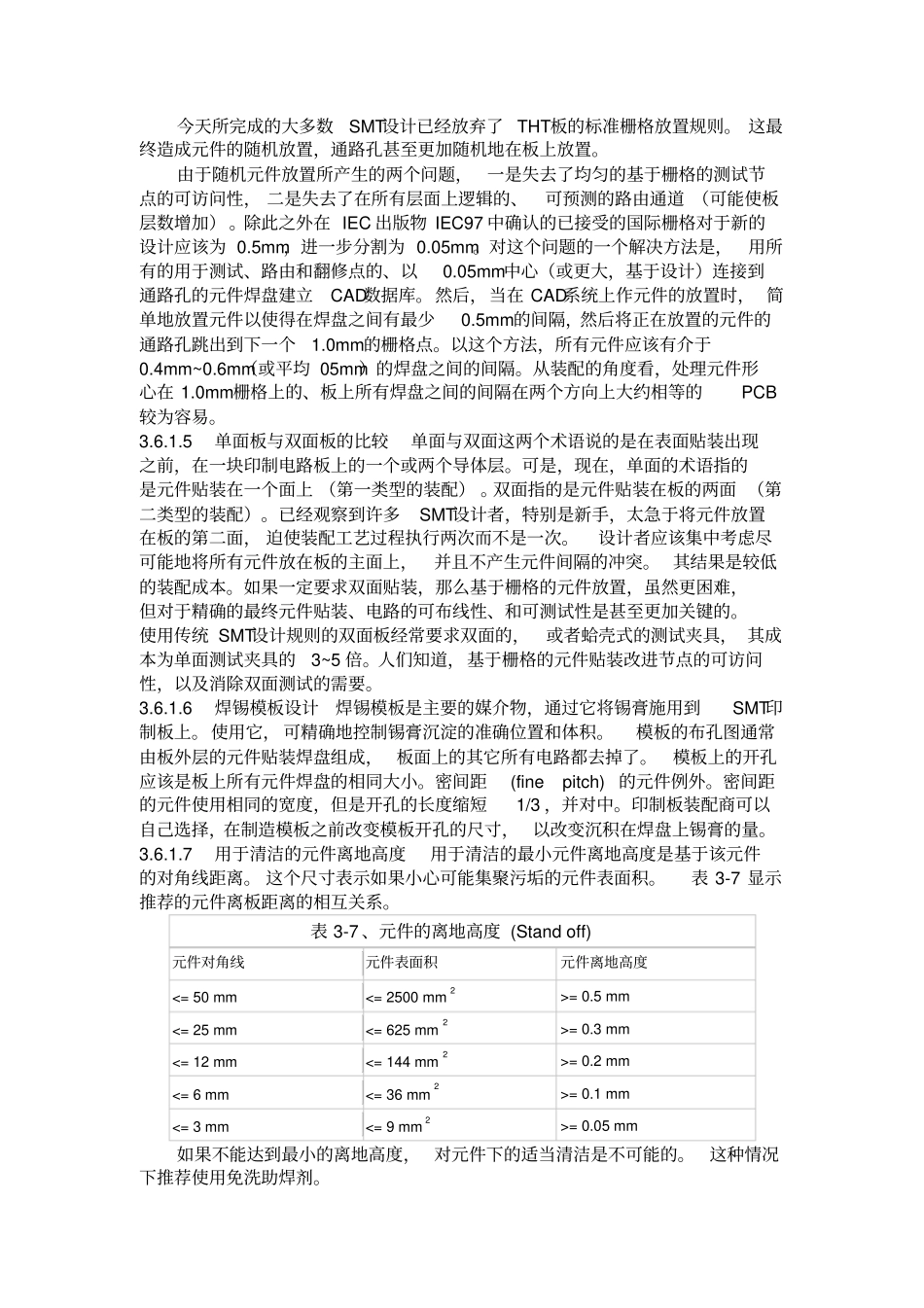

表面贴装设计与焊盘结构标准(3.6)IPC-SM-782 Revision A - August 1993 3.6 设计规则在一个设计的元件选择阶段，应该就有关超出本文件范围的任何元件咨询一下制造工程部门。印制板的设计原则是现时测试与制造能力的一个陈述。超出或改变这些能力都要求在包括制造、工程和测试技术在内的过程中所有参与者的共同合作。在设计中较早地涉及测试与制造有助于将高质量的产品迅速地投入生产。图3-7 显示那些应该涉及的合作工程队伍参与者的一列表。图 3-7 、简化的电子开发组织图3.6.1 元件间隔3.6.1.1 元件考虑现在已经讨论过的焊盘结构设计的信息对于表面贴装装配的可靠性是重要的。 可是设计者不应该忽视SMT装配的可制造性、 可测试性和可修理性。最小的封装元件之间的间隔要求满足所有这些制造要求。最大的封装元件之间的间隔是没有限制的； 越大越好。 有些设计要求， 表面贴装元件尽可能地靠近。基于经验，图3-8 中所显示的例子都满足可制造性的要求。图 3-8 、推荐最小的焊盘对焊盘间隔在相邻元件之间的焊盘对焊盘的间隔应该是1.25mm[0.050"] 的沿印制板所有边缘空隔，如果板是脱离连接器测试的；或者最少2.5mm[0.100"] ，如果测试使用真空密封。这里规定的要求是推荐的最小值，除了导体几何公差。3.6.1.2 波峰焊接元件的方向所有的有极性的表面贴装元件在可能的时候都要以相同的方向放置。 在任何第二面要用波峰焊接的印制板装配上，在该面的元件首选的方向如图 3-9 所示。使用这个首选方向是要使装配在退出焊锡波峰时得到的焊点质量最佳。所有无源元件要相互平行所有 SOIC 要垂直于无源元件的长轴SOIC 和无源元件的较长轴要互相垂直无源元件的长轴要垂直于板沿着波峰焊接机传送带的运动方向图 3-9 、波峰焊接应用中的元件方向3.6.1.3 元件贴装类型相似的元件应该以相同的方向排列在板上，使得元件的贴装、检查和焊接更容易。还有，相似的元件类型应该尽可能接地在一起，使网表或连通性和电路性能要求最终推动贴装。请见图3-10 。例如，在内存板上，所有的内存芯片都贴放在一个清晰界定的矩阵内，所有元件的第一脚在同一个方向。这是在逻辑设计上实施的一个很好的设计方法，在逻辑设计中有许多在每个封装上有不同逻辑功能的相似元件类型。在另一方面， 模拟设计经常要求大量的各种元件类型，使得将类似的元件集中在一起颇为困难。不管是否设计为内存的、一般逻辑的、或者模拟的，都推荐所有元件方向为第一脚方...
