焊缝超声波探伤作业指导书

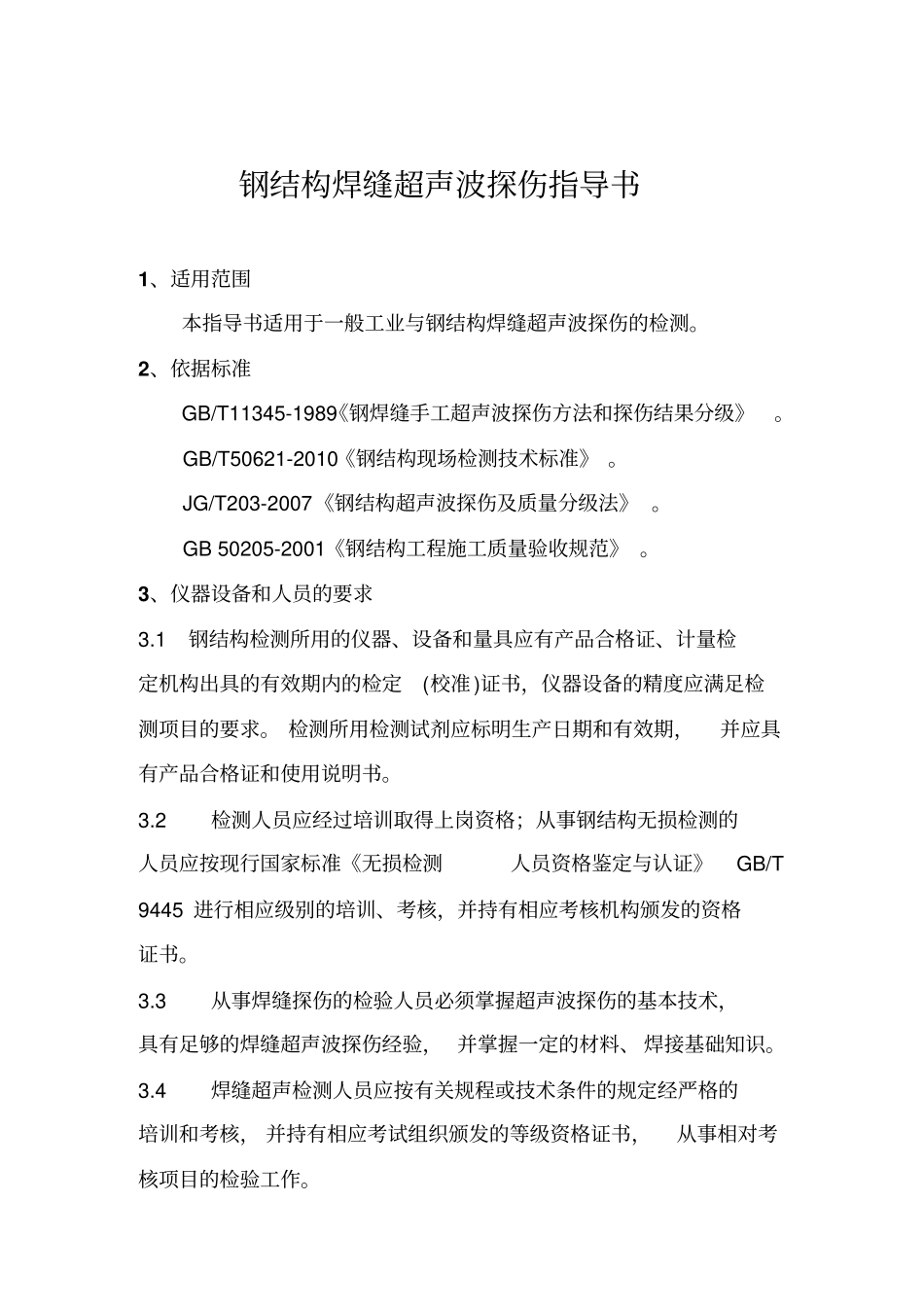

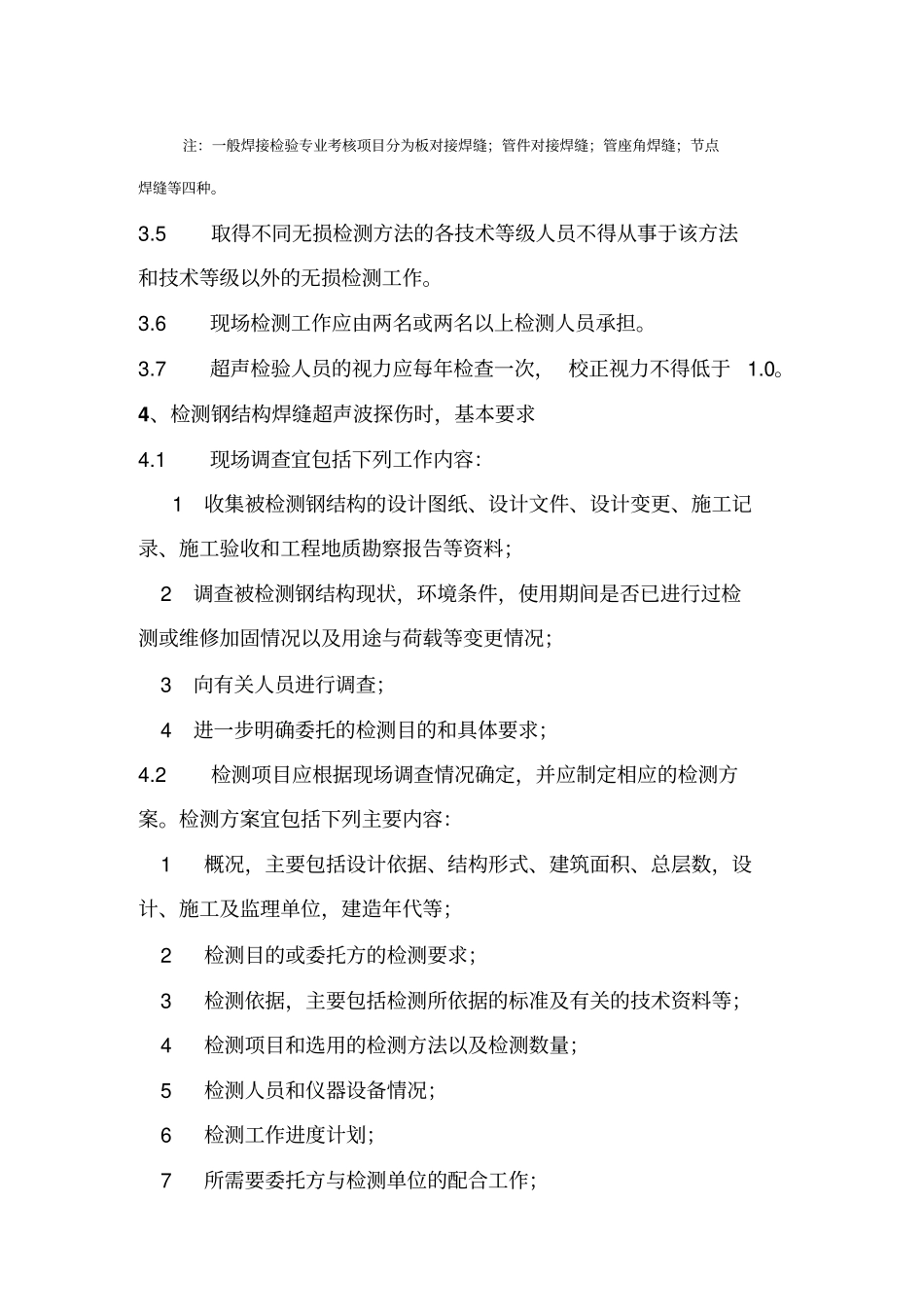

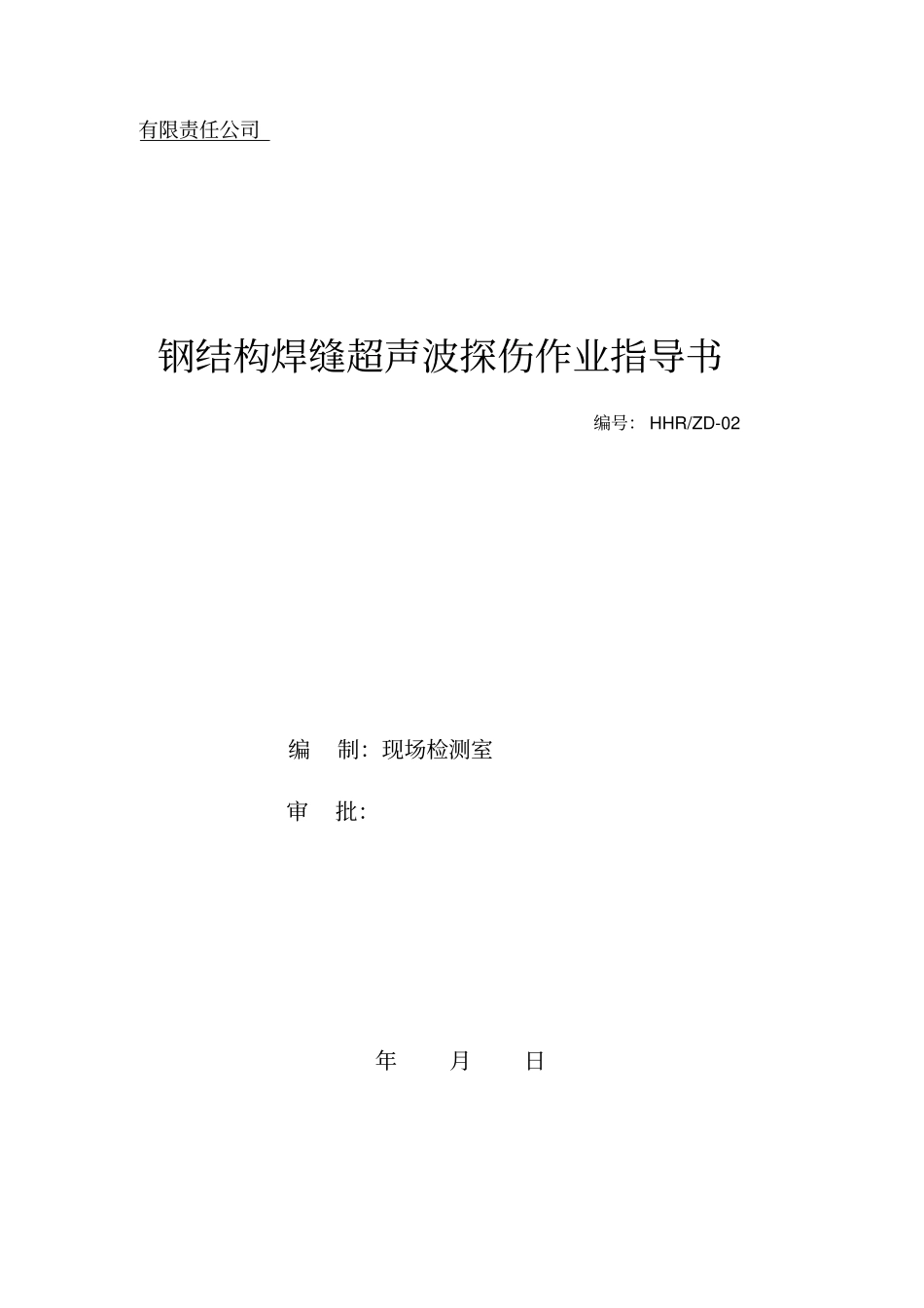

有限责任公司钢结构焊缝超声波探伤作业指导书编号： HHR/ZD-02 编制：现场检测室审批：年月日钢结构焊缝超声波探伤指导书1、适用范围本指导书适用于一般工业与钢结构焊缝超声波探伤的检测。2、依据标准GB/T11345-1989《钢焊缝手工超声波探伤方法和探伤结果分级》。GB/T50621-2010《钢结构现场检测技术标准》 。JG/T203-2007《钢结构超声波探伤及质量分级法》 。GB 50205-2001《钢结构工程施工质量验收规范》 。3、仪器设备和人员的要求3.1 钢结构检测所用的仪器、设备和量具应有产品合格证、计量检定机构出具的有效期内的检定(校准)证书，仪器设备的精度应满足检测项目的要求。 检测所用检测试剂应标明生产日期和有效期，并应具有产品合格证和使用说明书。3.2 检测人员应经过培训取得上岗资格；从事钢结构无损检测的人员应按现行国家标准《无损检测人员资格鉴定与认证》GB/T 9445 进行相应级别的培训、考核，并持有相应考核机构颁发的资格证书。3.3 从事焊缝探伤的检验人员必须掌握超声波探伤的基本技术，具有足够的焊缝超声波探伤经验， 并掌握一定的材料、 焊接基础知识。3.4 焊缝超声检测人员应按有关规程或技术条件的规定经严格的培训和考核， 并持有相应考试组织颁发的等级资格证书，从事相对考核项目的检验工作。注：一般焊接检验专业考核项目分为板对接焊缝；管件对接焊缝；管座角焊缝；节点焊缝等四种。3.5 取得不同无损检测方法的各技术等级人员不得从事于该方法和技术等级以外的无损检测工作。3.6 现场检测工作应由两名或两名以上检测人员承担。3.7 超声检验人员的视力应每年检查一次， 校正视力不得低于1.0。4、检测钢结构焊缝超声波探伤时，基本要求4.1 现场调查宜包括下列工作内容：1 收集被检测钢结构的设计图纸、设计文件、设计变更、施工记录、施工验收和工程地质勘察报告等资料；2 调查被检测钢结构现状，环境条件，使用期间是否已进行过检测或维修加固情况以及用途与荷载等变更情况；3 向有关人员进行调查；4 进一步明确委托的检测目的和具体要求；4.2 检测项目应根据现场调查情况确定，并应制定相应的检测方案。检测方案宜包括下列主要内容：1 概况，主要包括设计依据、结构形式、建筑面积、总层数，设计、施工及监理单位，建造年代等；2 检测目的或委托方的检测要求；3 检测依据，主要包括检测所依据的标准及有关的技术资料等；4 检测项目和选用的检测方法以及检测数量；5 检测人员和仪器设备...
