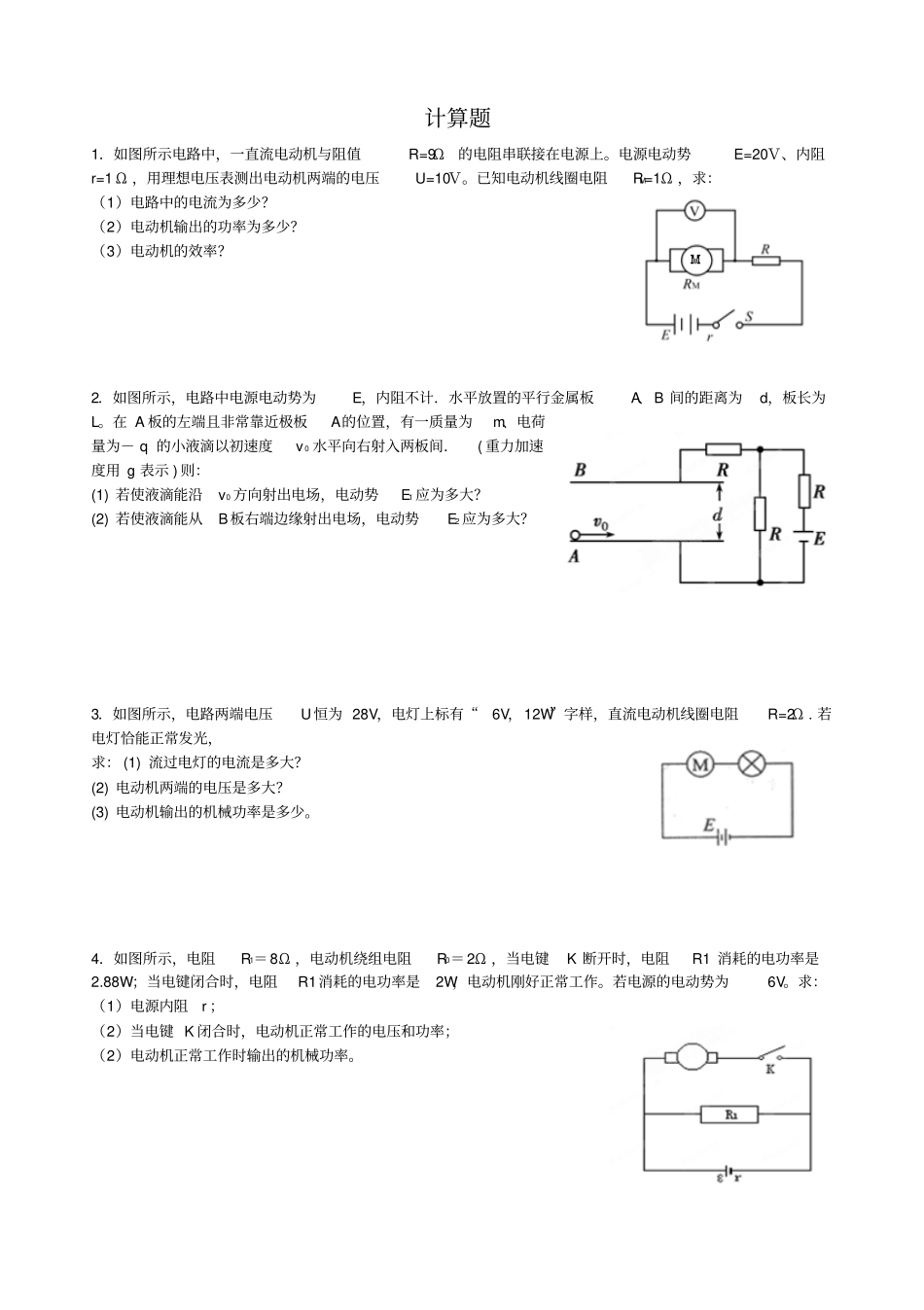

计算题1．如图所示电路中，一直流电动机与阻值R=9Ω的电阻串联接在电源上。电源电动势E=20Ｖ、内阻r=1 Ω ，用理想电压表测出电动机两端的电压U=10Ｖ。已知电动机线圈电阻RM=1Ω ，求：（1）电路中的电流为多少？（2）电动机输出的功率为多少？（3）电动机的效率？2．如图所示，电路中电源电动势为E，内阻不计．水平放置的平行金属板A、B 间的距离为d，板长为L。在 A 板的左端且非常靠近极板A的位置，有一质量为m、电荷量为－ q 的小液滴以初速度v 0 水平向右射入两板间．( 重力加速度用 g 表示 ) 则：(1) 若使液滴能沿v0 方向射出电场，电动势E1 应为多大？(2) 若使液滴能从B板右端边缘射出电场，电动势E2 应为多大？3．如图所示，电路两端电压U恒为 28V，电灯上标有“6V，12W”字样，直流电动机线圈电阻R=2Ω . 若电灯恰能正常发光，求： (1) 流过电灯的电流是多大？(2) 电动机两端的电压是多大？(3) 电动机输出的机械功率是多少。4．如图所示，电阻R1＝8Ω ，电动机绕组电阻R0＝2Ω ，当电键K 断开时，电阻R1 消耗的电功率是2.88W；当电键闭合时，电阻R1消耗的电功率是2W，电动机刚好正常工作。若电源的电动势为6V。求：（1）电源内阻r ；（2）当电键 K 闭合时，电动机正常工作的电压和功率；（2）电动机正常工作时输出的机械功率。5．如右图所示的电路中，两平行金属板A、B 水平放置，两板间的距离d=40 cm. 电路电压恒为U=24V，电阻 R=16Ω 。闭合开关S，待电路稳定后，将一带正电的小球从B 板小孔以初速度v 0=4 m/s 竖直向上射入板间。若小球带电荷量为q=1×10-2 C，质量为 m=2×10-2 kg ，不考虑空气阻力。求：（ 1）滑动变阻器接入电路的阻值为多大时，小球恰能到达A 板？（2）此时滑动变阻器消耗功率是多大？( 取 g=10 m/s2) 6． 如图所示，电源电动势E＝10 V ，内阻 r ＝1 Ω ，R1＝3 Ω ，R2＝6 Ω ，C＝ 30 μ F.（1）闭合开关S，求稳定后通过R1 的电流；（2）然后将开关S断开，求电容器两端的电压变化量和断开开关后流过R1的总电量；（3）如果把R2 换成一个可变电阻，其阻值可以在0～10 Ω 范围变化，求开关闭合并且电路稳定时，R2消耗的最大电功率．7．如图所示电路中，电阻R1=R2=R3=12Ω ，当电键S 断开时，电压表的示数为6V；电键S 接在 b 点时，电压表的示数是7.8V 。求： ( 电压表的内阻非常大，流过电压表的电流可忽略不计)(1) 电键 S 接 a...
