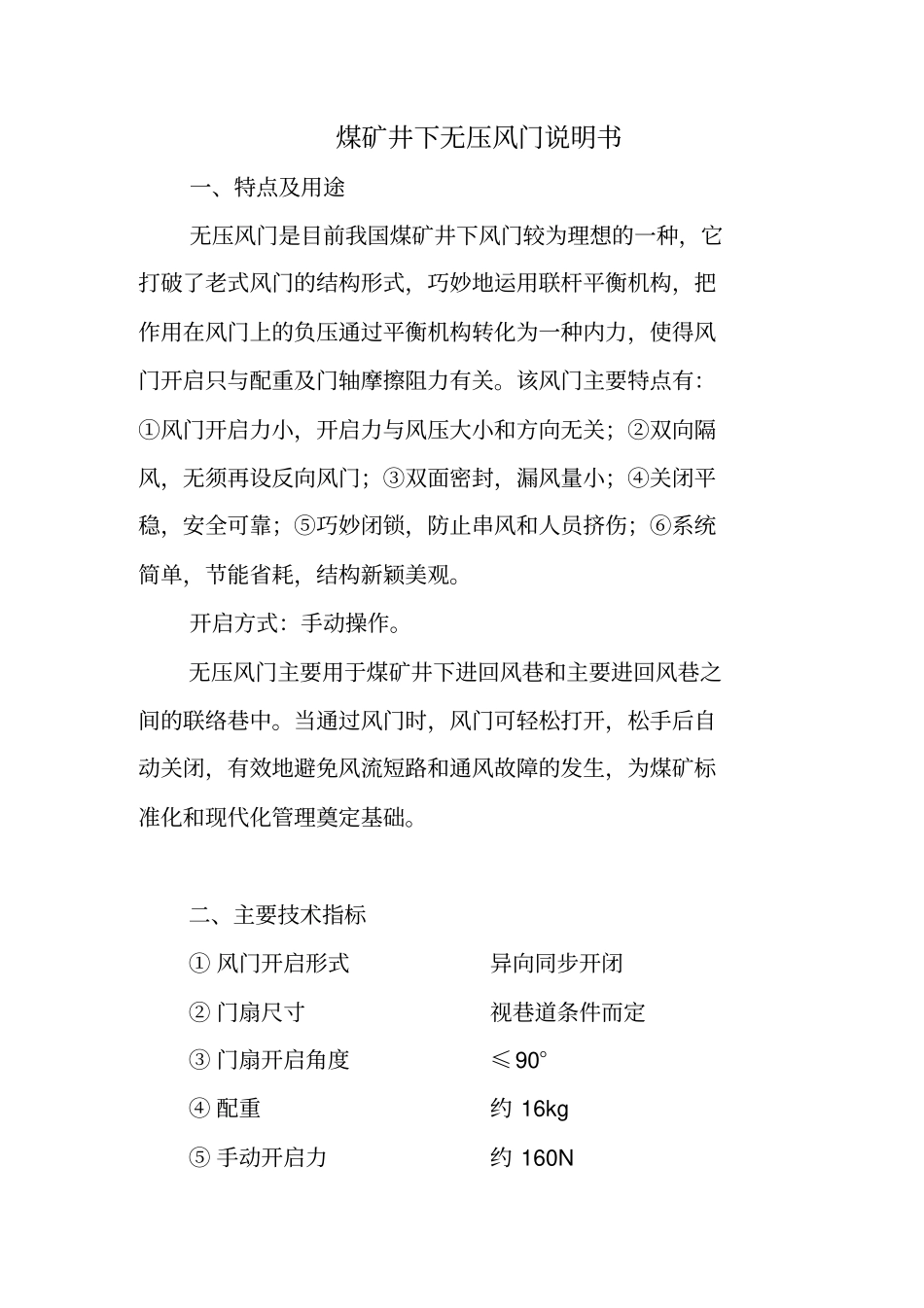

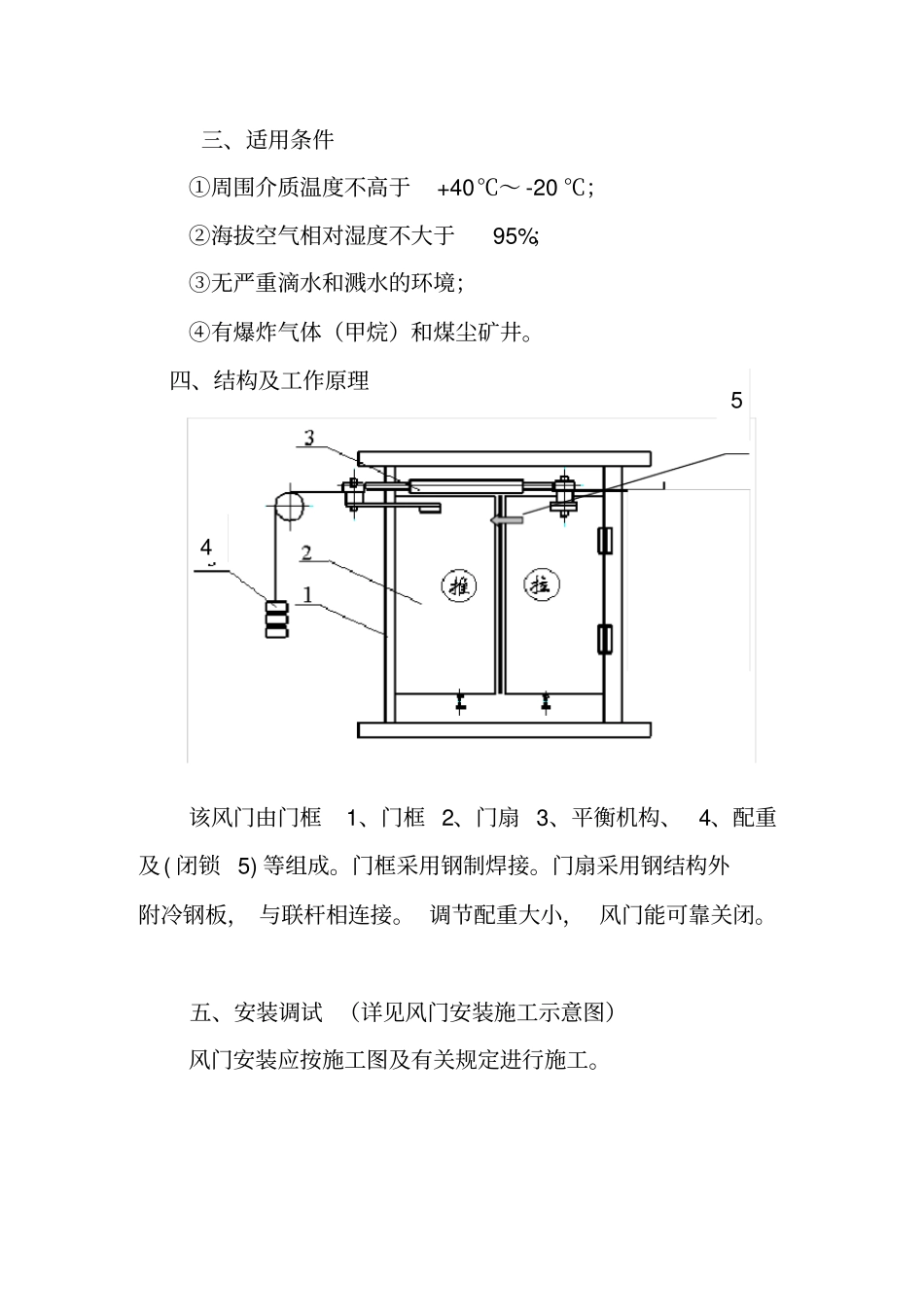

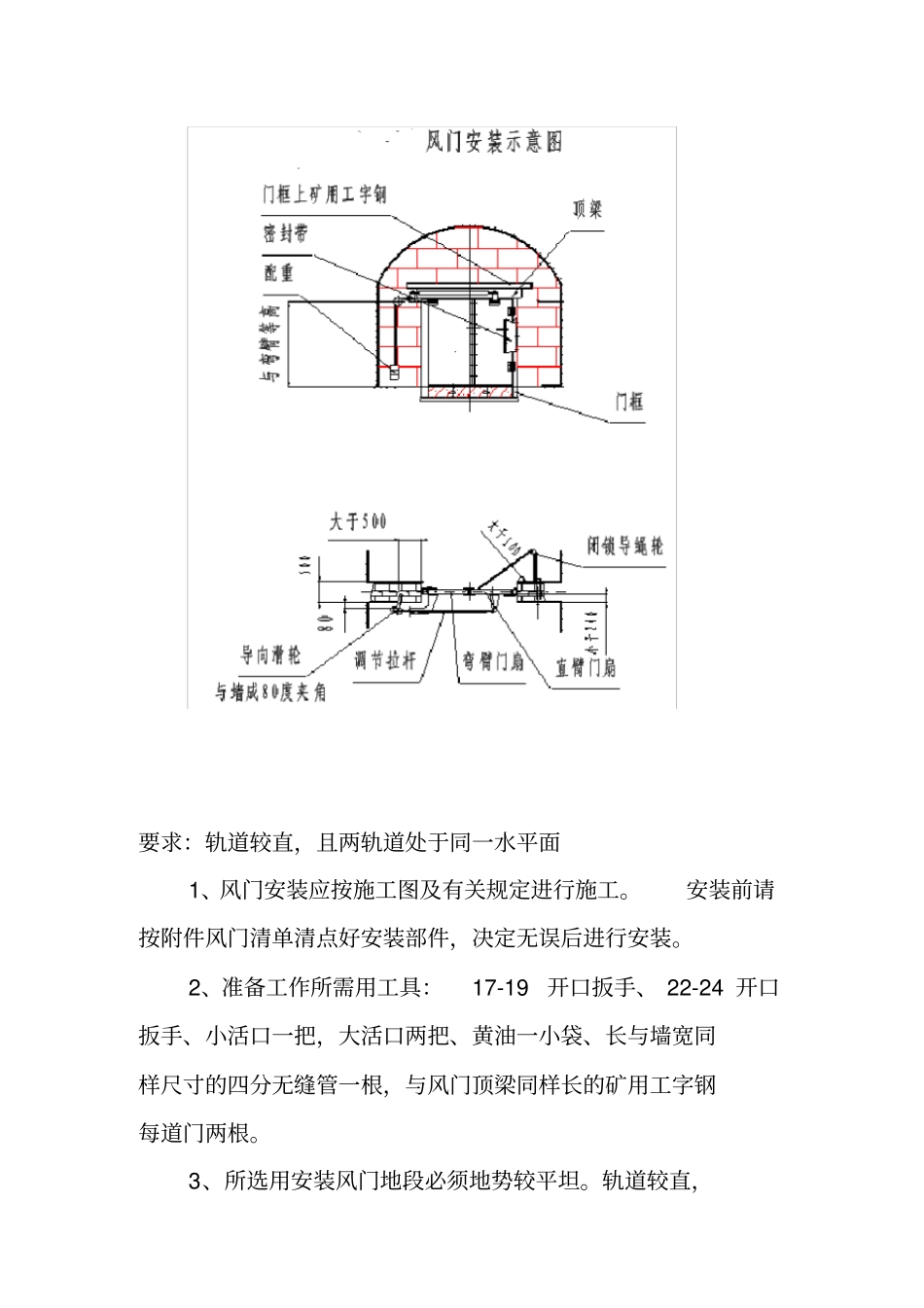

煤矿井下无压风门说明书一、特点及用途无压风门是目前我国煤矿井下风门较为理想的一种，它打破了老式风门的结构形式，巧妙地运用联杆平衡机构，把作用在风门上的负压通过平衡机构转化为一种内力，使得风门开启只与配重及门轴摩擦阻力有关。该风门主要特点有：①风门开启力小，开启力与风压大小和方向无关；②双向隔风，无须再设反向风门；③双面密封，漏风量小；④关闭平稳，安全可靠；⑤巧妙闭锁，防止串风和人员挤伤；⑥系统简单，节能省耗，结构新颖美观。开启方式：手动操作。无压风门主要用于煤矿井下进回风巷和主要进回风巷之间的联络巷中。当通过风门时，风门可轻松打开，松手后自动关闭，有效地避免风流短路和通风故障的发生，为煤矿标准化和现代化管理奠定基础。二、主要技术指标① 风门开启形式异向同步开闭② 门扇尺寸视巷道条件而定③ 门扇开启角度≤90°④ 配重约 16kg ⑤ 手动开启力约 160N 三、适用条件①周围介质温度不高于+40℃～ -20 ℃；②海拔空气相对湿度不大于95%；③无严重滴水和溅水的环境；④有爆炸气体（甲烷）和煤尘矿井。四、结构及工作原理该风门由门框1、门框 2、门扇 3、平衡机构、 4、配重及( 闭锁 5) 等组成。门框采用钢制焊接。门扇采用钢结构外附冷钢板， 与联杆相连接。 调节配重大小， 风门能可靠关闭。五、安装调试 （详见风门安装施工示意图）风门安装应按施工图及有关规定进行施工。5 4 要求：轨道较直，且两轨道处于同一水平面1、风门安装应按施工图及有关规定进行施工。安装前请按附件风门清单清点好安装部件，决定无误后进行安装。2、准备工作所需用工具： 17-19开口扳手、 22-24 开口扳手、小活口一把，大活口两把、黄油一小袋、长与墙宽同样尺寸的四分无缝管一根，与风门顶梁同样长的矿用工字钢每道门两根。3、所选用安装风门地段必须地势较平坦。轨道较直，且两轨处于同一水平面。4、在所选安装风门处挖一条与巷道宽同长的基础槽（宽400mm，深 300mm）。把底梁拆成两部分，分别穿过轨道对接拧紧，调整底梁与两轨成垂直且水平，底梁中心与轨道中心同心，底梁面贴着轨道底面即可。梁下做间隔的坚实支垫，并将底梁用水泥浇筑。5、将立框安放在底梁两端的定位卡片中间，用螺栓微紧上。然后根据标号将顶梁对齐，例如第一道门为1 号，顶梁两端标有1— 1，1— 2；门框上部标号1— 1 与顶梁标号1— 1 处用螺栓相联；门框上部标号1— 2 号与顶梁标号1— 2处用螺栓相联...
