煤矿巷道掘进作业规程

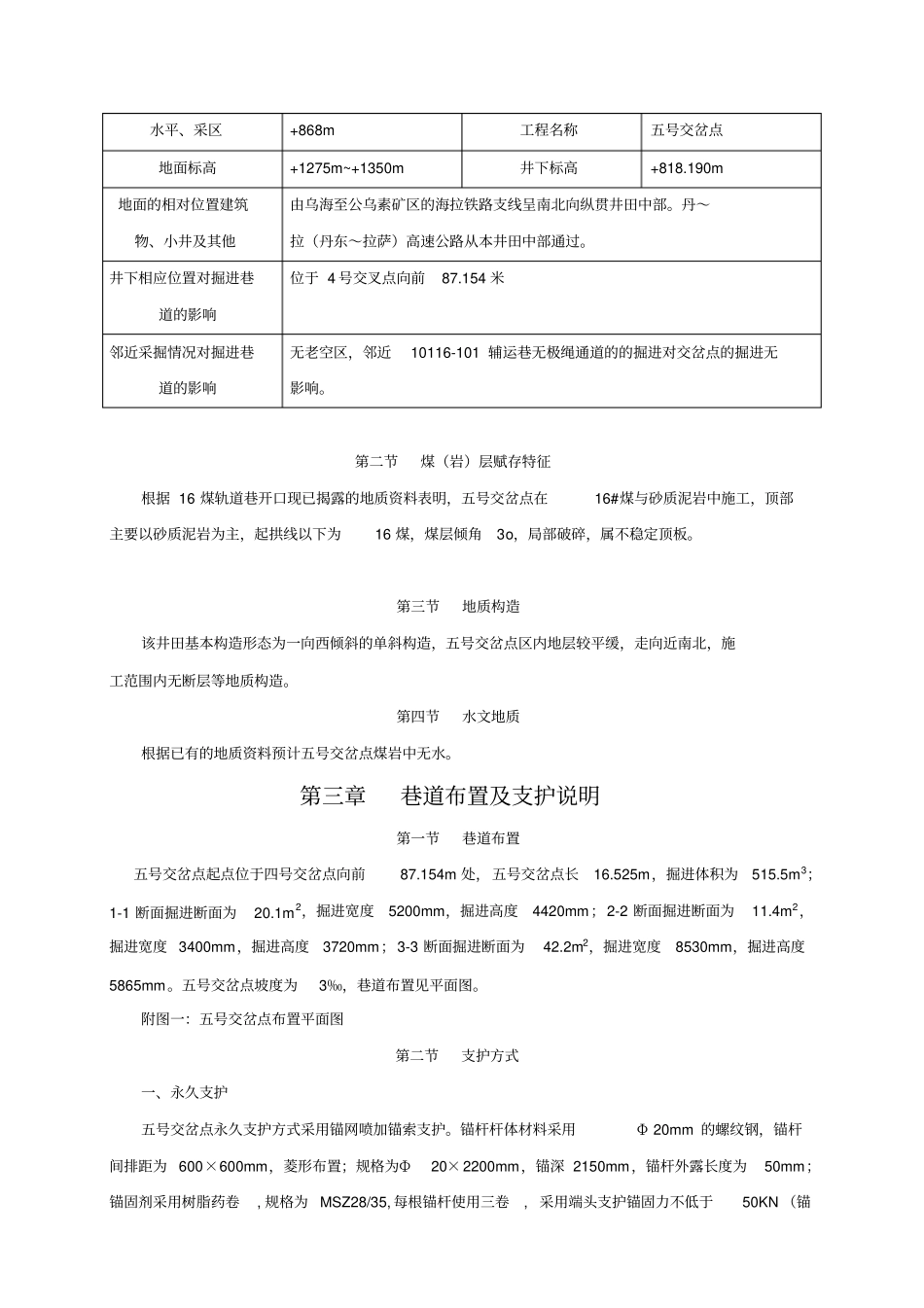

第一章概况第一节概述一、巷道名称本作业规程掘进的巷道为五号交岔点。二、掘进目的及用途五号交岔点为16 号煤二号无极绳车场服务。三、巷道设计长度及服务年限1、 巷道设计长度：五号交岔点长16.525m，掘进体积515.5m3；2、 服务年限： 117.7 年。第二节编写依据一、图纸会审记录及开工报告经过建设单位、监理、设计院及施工单位共同会审过的五号交岔点图纸及开工报告。批准时间为 2009 年 4 月 30 日。二、地质部门提供的地质说明书工程科于4 月 29 日提供的五号交岔点地质预测剖面图。三、施工作业计划骆驼山项目部4 月 30 日下达的五月份施工计划。第二章地面位置及地质情况第一节地面相对位置及邻近采区开采情况神华乌海煤焦化有限责任公司骆驼山煤矿是一个正在建设中的煤矿，井田位于乌海市海南区 ,由乌海至公乌素矿区的海拉铁路支线呈南北向纵贯井田中部。丹～拉（丹东～拉萨）高速公路从本井田中部通过。地势东高西低，区内常年地表无水流，地形坡度较大，沟谷发育，地形不利于积水。区内多系残丘、孤山、古砾石地形，局部地段有风积沙。巷道与相邻煤（岩）层、邻近巷道的层间关系，附近已有的采掘情况的工程无影响。老空区的水、火、瓦斯等对工程的影响。附表：井上下对照关系表水平、采区+868m 工程名称五号交岔点地面标高+1275m~+1350m 井下标高+818.190m 地面的相对位置建筑物、小井及其他由乌海至公乌素矿区的海拉铁路支线呈南北向纵贯井田中部。丹～拉（丹东～拉萨）高速公路从本井田中部通过。井下相应位置对掘进巷道的影响位于 4 号交叉点向前87.154 米邻近采掘情况对掘进巷道的影响无老空区，邻近10116-101 辅运巷无极绳通道的的掘进对交岔点的掘进无影响。第二节煤（岩）层赋存特征根据 16 煤轨道巷开口现已揭露的地质资料表明，五号交岔点在16#煤与砂质泥岩中施工，顶部主要以砂质泥岩为主，起拱线以下为16 煤，煤层倾角3o，局部破碎，属不稳定顶板。第三节地质构造该井田基本构造形态为一向西倾斜的单斜构造，五号交岔点区内地层较平缓，走向近南北，施工范围内无断层等地质构造。第四节水文地质根据已有的地质资料预计五号交岔点煤岩中无水。第三章巷道布置及支护说明第一节巷道布置五号交岔点起点位于四号交岔点向前87.154m 处，五号交岔点长16.525m，掘进体积为515.5m3；1-1 断面掘进断面为20.1m2，掘进宽度5200mm，掘进高度4420mm；2-2 断面掘进断面为11.4m2，掘进宽度 3400mm，掘进高度3...
