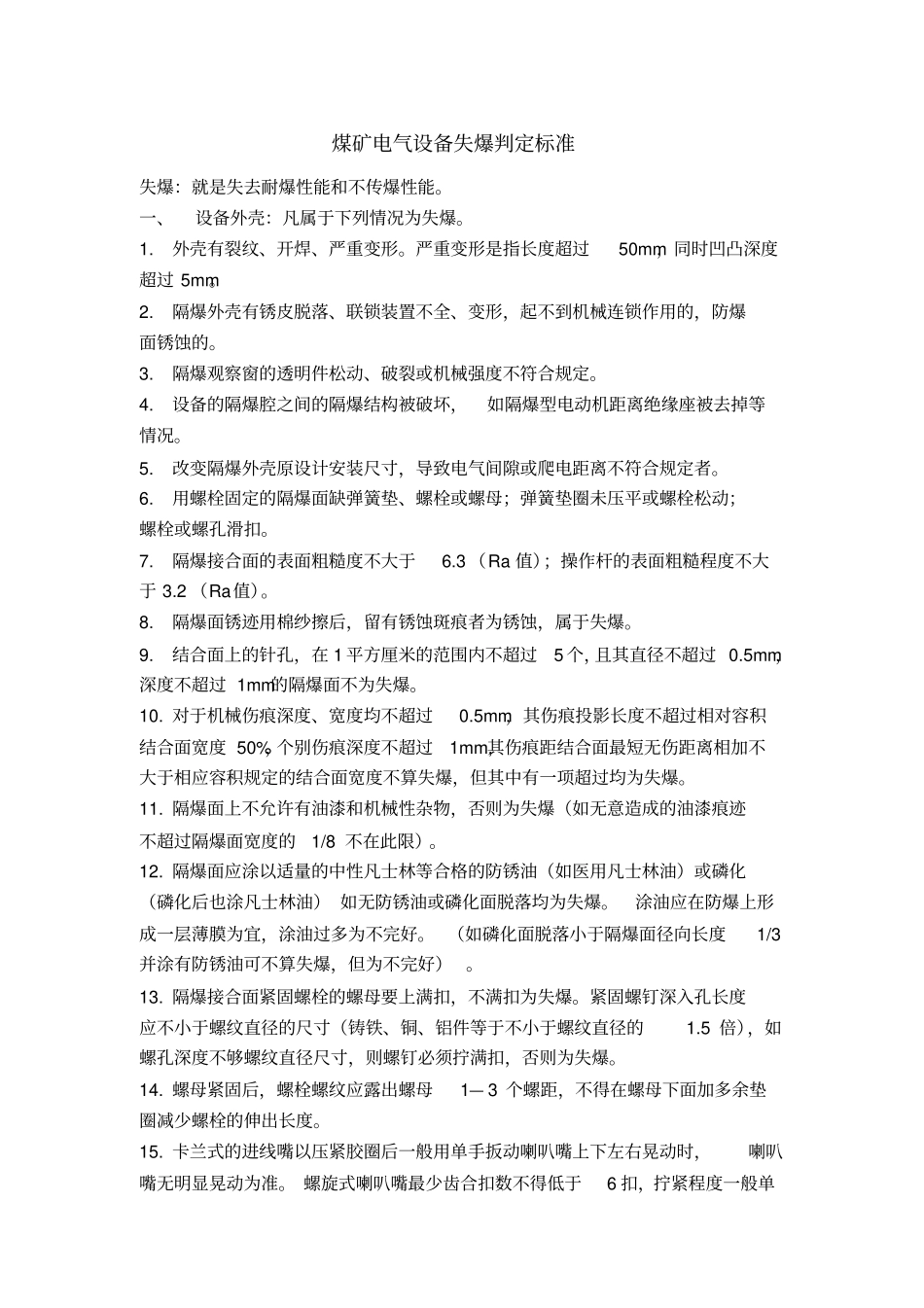

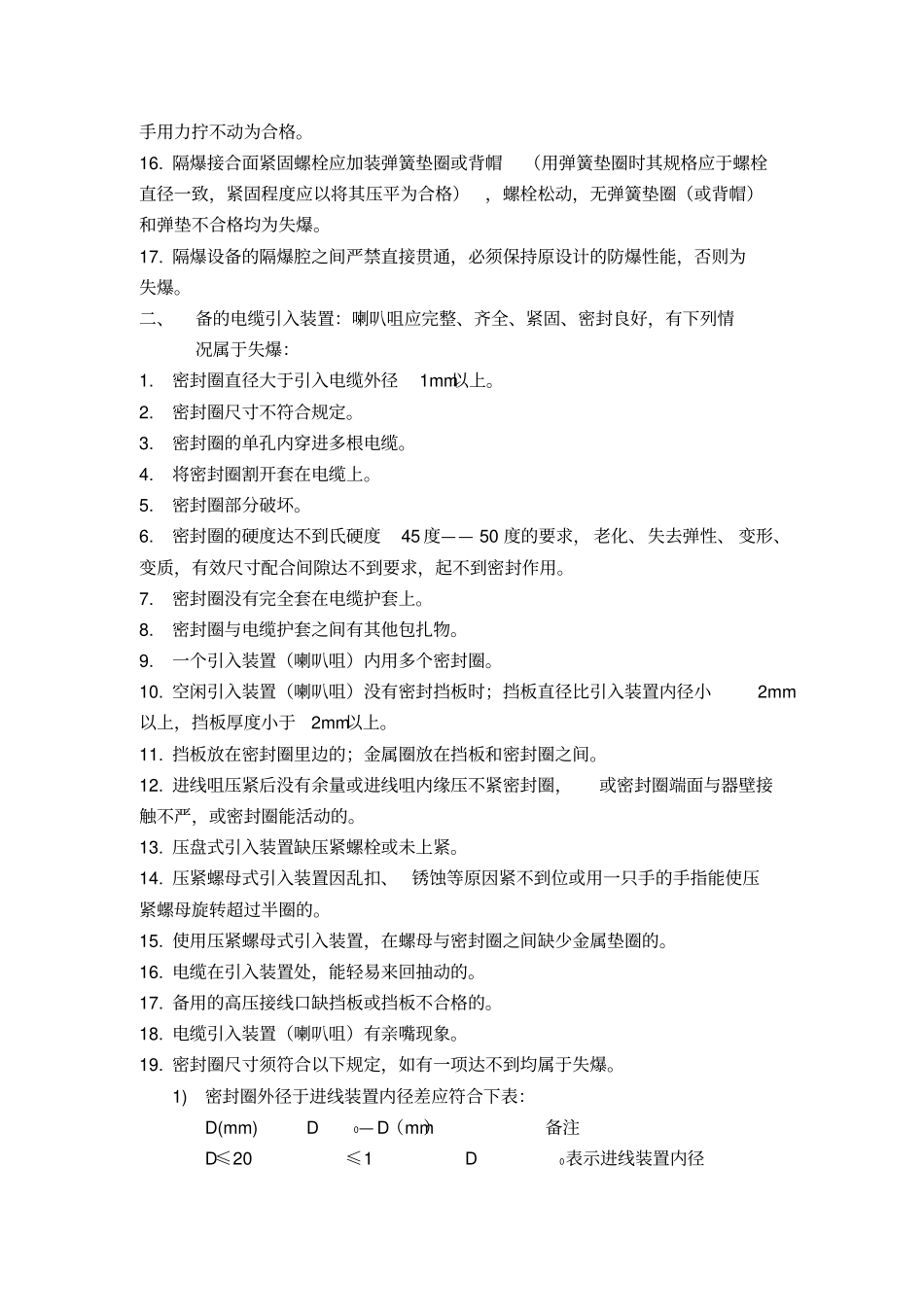

煤矿电气设备失爆判定标准失爆：就是失去耐爆性能和不传爆性能。一、设备外壳：凡属于下列情况为失爆。1.外壳有裂纹、开焊、严重变形。严重变形是指长度超过50mm，同时凹凸深度超过 5mm。2.隔爆外壳有锈皮脱落、联锁装置不全、变形，起不到机械连锁作用的，防爆面锈蚀的。3.隔爆观察窗的透明件松动、破裂或机械强度不符合规定。4.设备的隔爆腔之间的隔爆结构被破坏，如隔爆型电动机距离绝缘座被去掉等情况。5.改变隔爆外壳原设计安装尺寸，导致电气间隙或爬电距离不符合规定者。6.用螺栓固定的隔爆面缺弹簧垫、螺栓或螺母；弹簧垫圈未压平或螺栓松动；螺栓或螺孔滑扣。7.隔爆接合面的表面粗糙度不大于6.3 （Ra 值）；操作杆的表面粗糙程度不大于 3.2 （Ra值）。8.隔爆面锈迹用棉纱擦后，留有锈蚀斑痕者为锈蚀，属于失爆。9.结合面上的针孔，在 1 平方厘米的范围内不超过5 个，且其直径不超过 0.5mm，深度不超过 1mm的隔爆面不为失爆。10. 对于机械伤痕深度、宽度均不超过0.5mm，其伤痕投影长度不超过相对容积结合面宽度 50%，个别伤痕深度不超过1mm,其伤痕距结合面最短无伤距离相加不大于相应容积规定的结合面宽度不算失爆，但其中有一项超过均为失爆。11. 隔爆面上不允许有油漆和机械性杂物，否则为失爆（如无意造成的油漆痕迹不超过隔爆面宽度的1/8 不在此限）。12. 隔爆面应涂以适量的中性凡士林等合格的防锈油（如医用凡士林油）或磷化（磷化后也涂凡士林油） 如无防锈油或磷化面脱落均为失爆。涂油应在防爆上形成一层薄膜为宜，涂油过多为不完好。 （如磷化面脱落小于隔爆面径向长度1/3并涂有防锈油可不算失爆，但为不完好） 。13. 隔爆接合面紧固螺栓的螺母要上满扣，不满扣为失爆。紧固螺钉深入孔长度应不小于螺纹直径的尺寸（铸铁、铜、铝件等于不小于螺纹直径的1.5 倍），如螺孔深度不够螺纹直径尺寸，则螺钉必须拧满扣，否则为失爆。14. 螺母紧固后，螺栓螺纹应露出螺母1— 3 个螺距，不得在螺母下面加多余垫圈减少螺栓的伸出长度。15. 卡兰式的进线嘴以压紧胶圈后一般用单手扳动喇叭嘴上下左右晃动时，喇叭嘴无明显晃动为准。 螺旋式喇叭嘴最少齿合扣数不得低于6 扣，拧紧程度一般单手用力拧不动为合格。16. 隔爆接合面紧固螺栓应加装弹簧垫圈或背帽（用弹簧垫圈时其规格应于螺栓直径一致，紧固程度应以将其压平为合格），螺栓松动，无弹簧垫圈（或背帽）和弹垫不合格均为失爆。17. 隔爆设备的隔爆腔之间严...
