煤矿辅助运输手册

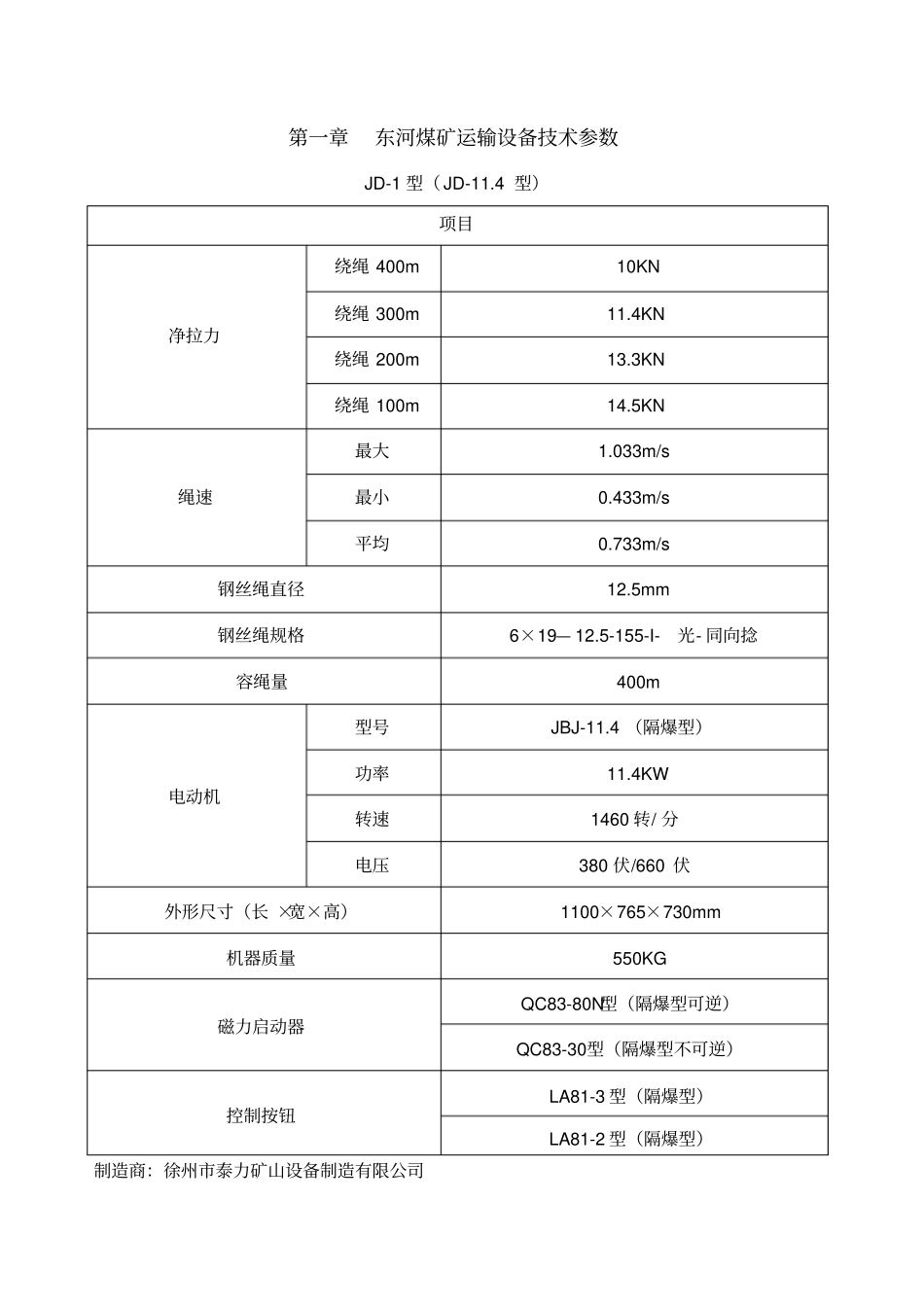

第一章东河煤矿运输设备技术参数JD-1 型（ JD-11.4 型）项目净拉力绕绳 400m 10KN 绕绳 300m 11.4KN 绕绳 200m 13.3KN 绕绳 100m 14.5KN 绳速最大1.033m/s 最小0.433m/s 平均0.733m/s 钢丝绳直径12.5mm 钢丝绳规格6×19— 12.5-155-I-光- 同向捻容绳量400m 电动机型号JBJ-11.4 （隔爆型）功率11.4KW 转速1460 转/ 分电压380 伏/660 伏外形尺寸（长 ×宽×高）1100×765×730mm 机器质量550KG 磁力启动器QC83-80N型（隔爆型可逆）QC83-30型（隔爆型不可逆）控制按钮LA81-3 型（隔爆型）LA81-2 型（隔爆型）制造商：徐州市泰力矿山设备制造有限公司矿用新 JD-1.6 型（JD-25 型）调度绞车主要技术参数项目JD-1.6 钢丝绳静张力16KN 外层钢丝绳速度1.2m/s 容绳量400m 钢丝绳直径φ16mm 卷筒规格φ 300*356mm 电动机型号YBJ25-4 功率25kw 转速1470 转/ 分电压380 伏/660 伏外形尺寸（长 * 宽* 高）1350*1140*1190 绞车质量（包括电机）1460kKG 附属电器设备矿用隔爆型磁力起动器型号QBZ-80/660(380)N 电压380/660 伏矿用隔爆型控制按钮BZA10-5/36-3 制造商：徐州矿山设备有限公司JD-3 型（JD-45KW ）绞车主要技术参数项目JD-2.5 JD-2.5A JD-3 JD-3A 最大静拉力绕绳650m 22.4KN 25.3KN 绕绳400m 25KN 25KN 30KN 30KN 绕绳300m 25.9KN 25.9KN 31KN 31KN 绕绳200m 28.5KN 28.5KN 32KN 32KN 绕绳100m 30KN 30KN 35KN 35KN 绳速最大1.44m/s 1.634m/s 1.63m/s 1.634m/s 最小1.115m/s 1.115m/s 1.115m/s 容绳量400m 650m 400m 650m 钢丝绳直径20mm 卷筒规格φ620*580 （mm) 电动机型号YBJ-40 YB225M-4 功率40KW 45KW 转速1470 转/ 分1480 转/ 分电压380V/660V 380V/660V 外形尺寸1900*2350*1370mm 机器质量2800KG 隔爆可逆磁力启动器QC83-80N(660V) QBZ-80N(660V) QBZ-80N(380V) QBZ-120N(380V) 隔爆控制按钮BZA10-3 制造商：徐州矿山设备制造有限公司JHMB-12 型（原 JHMB-14 型）绞车主要技术参数项目型号JHMB-12型钢丝绳平均静张力140KN 钢丝绳外层最大静张力120KN 钢丝绳平均绳速0.113m/s 卷筒规格：（直径 *宽度）φ400*302mm 钢丝绳直径φ22mm 容绳量150m 传动比183.1 外形尺寸：（长 * 宽* 高）2750*934*1134mm 绞车质量2410kg 电动机型号YBK2-225M-8(YBK2-225S-8) 功率18.5KW(22KW) 转速730r/min 附属电器设...
