燃气轮机安装技术总结分析

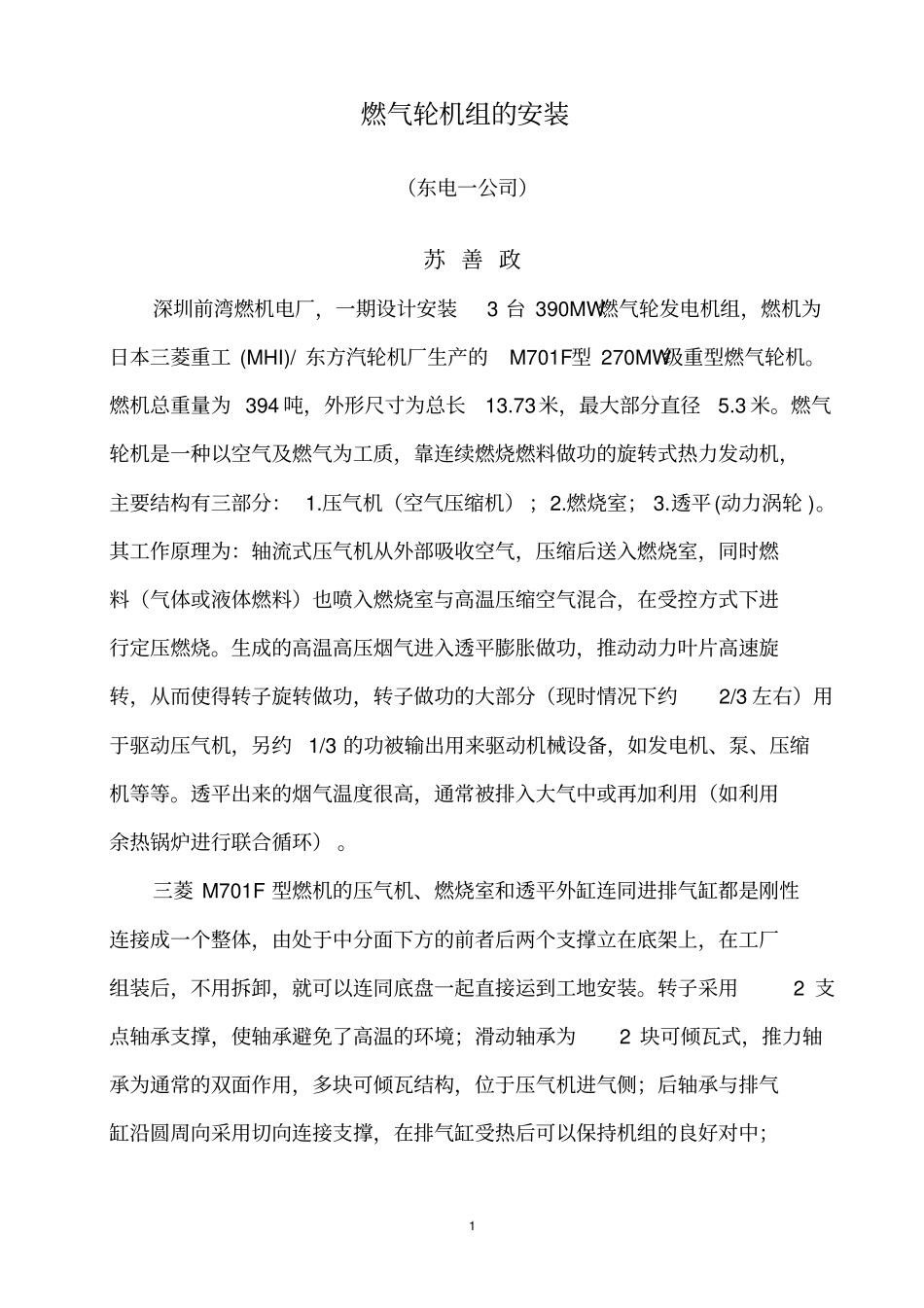

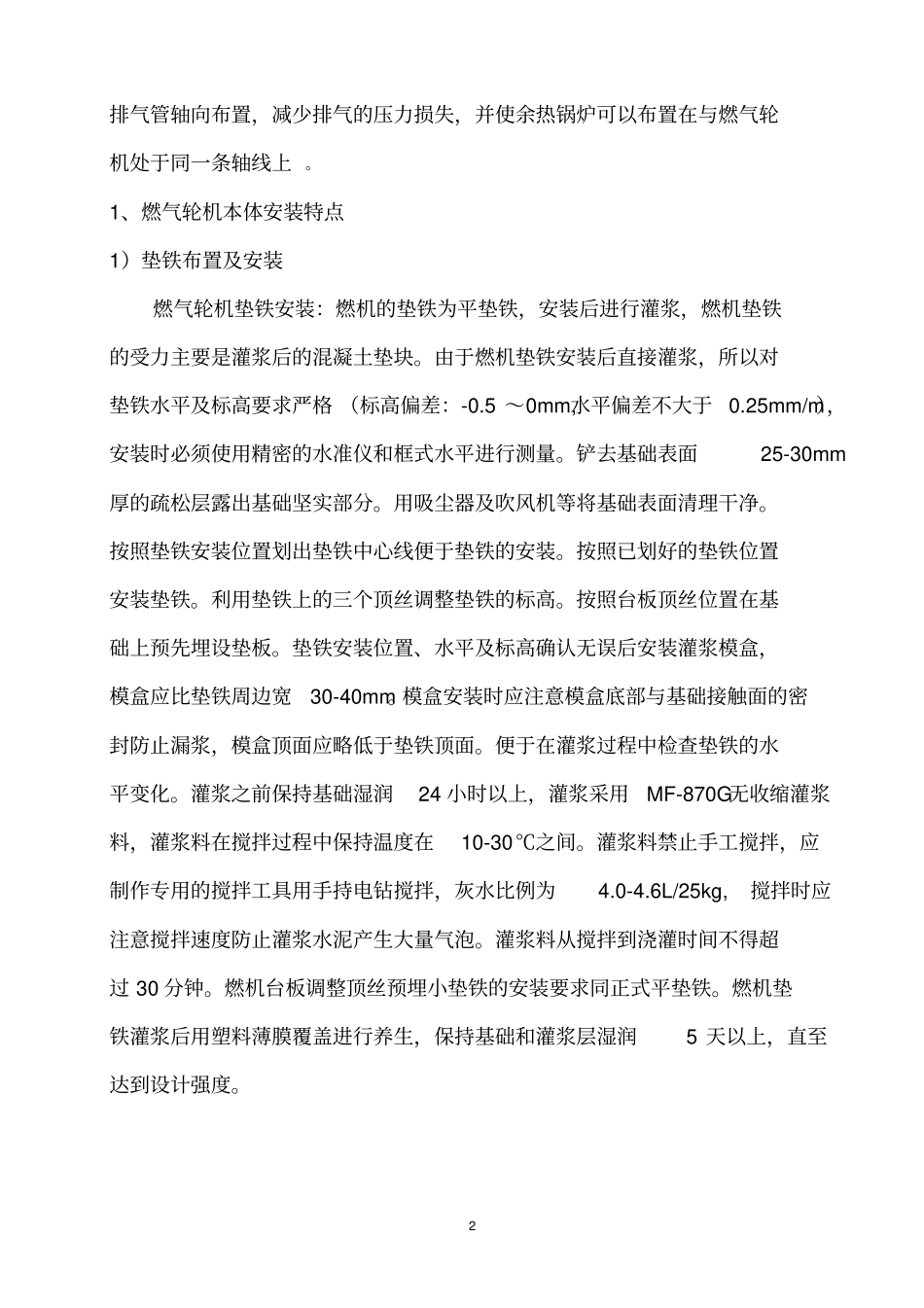

1 燃气轮机组的安装（东电一公司）苏 善 政深圳前湾燃机电厂，一期设计安装3 台 390MW燃气轮发电机组，燃机为日本三菱重工 (MHI)/ 东方汽轮机厂生产的M701F型 270MW级重型燃气轮机。燃机总重量为 394 吨，外形尺寸为总长13.73米，最大部分直径5.3 米。燃气轮机是一种以空气及燃气为工质，靠连续燃烧燃料做功的旋转式热力发动机，主要结构有三部分： 1.压气机（空气压缩机） ；2.燃烧室； 3.透平(动力涡轮 )。其工作原理为：轴流式压气机从外部吸收空气，压缩后送入燃烧室，同时燃料（气体或液体燃料）也喷入燃烧室与高温压缩空气混合，在受控方式下进行定压燃烧。生成的高温高压烟气进入透平膨胀做功，推动动力叶片高速旋转，从而使得转子旋转做功，转子做功的大部分（现时情况下约2/3 左右）用于驱动压气机，另约1/3 的功被输出用来驱动机械设备，如发电机、泵、压缩机等等。透平出来的烟气温度很高，通常被排入大气中或再加利用（如利用余热锅炉进行联合循环） 。三菱 M701F 型燃机的压气机、燃烧室和透平外缸连同进排气缸都是刚性连接成一个整体，由处于中分面下方的前者后两个支撑立在底架上，在工厂组装后，不用拆卸，就可以连同底盘一起直接运到工地安装。转子采用2 支点轴承支撑，使轴承避免了高温的环境；滑动轴承为2 块可倾瓦式，推力轴承为通常的双面作用，多块可倾瓦结构，位于压气机进气侧；后轴承与排气缸沿圆周向采用切向连接支撑，在排气缸受热后可以保持机组的良好对中；2 排气管轴向布置，减少排气的压力损失，并使余热锅炉可以布置在与燃气轮机处于同一条轴线上。1、燃气轮机本体安装特点1）垫铁布置及安装燃气轮机垫铁安装：燃机的垫铁为平垫铁，安装后进行灌浆，燃机垫铁的受力主要是灌浆后的混凝土垫块。由于燃机垫铁安装后直接灌浆，所以对垫铁水平及标高要求严格 （标高偏差：-0.5 ～0mm,水平偏差不大于0.25mm/m），安装时必须使用精密的水准仪和框式水平进行测量。铲去基础表面25-30mm厚的疏松层露出基础坚实部分。用吸尘器及吹风机等将基础表面清理干净。按照垫铁安装位置划出垫铁中心线便于垫铁的安装。按照已划好的垫铁位置安装垫铁。利用垫铁上的三个顶丝调整垫铁的标高。按照台板顶丝位置在基础上预先埋设垫板。垫铁安装位置、水平及标高确认无误后安装灌浆模盒，模盒应比垫铁周边宽30-40mm。模盒安装时应注意模盒底部与基础接触面的密封防止漏浆，模盒顶面应略低于垫铁顶面。便于在灌浆过...
