燃油设备及管道安装技术措施

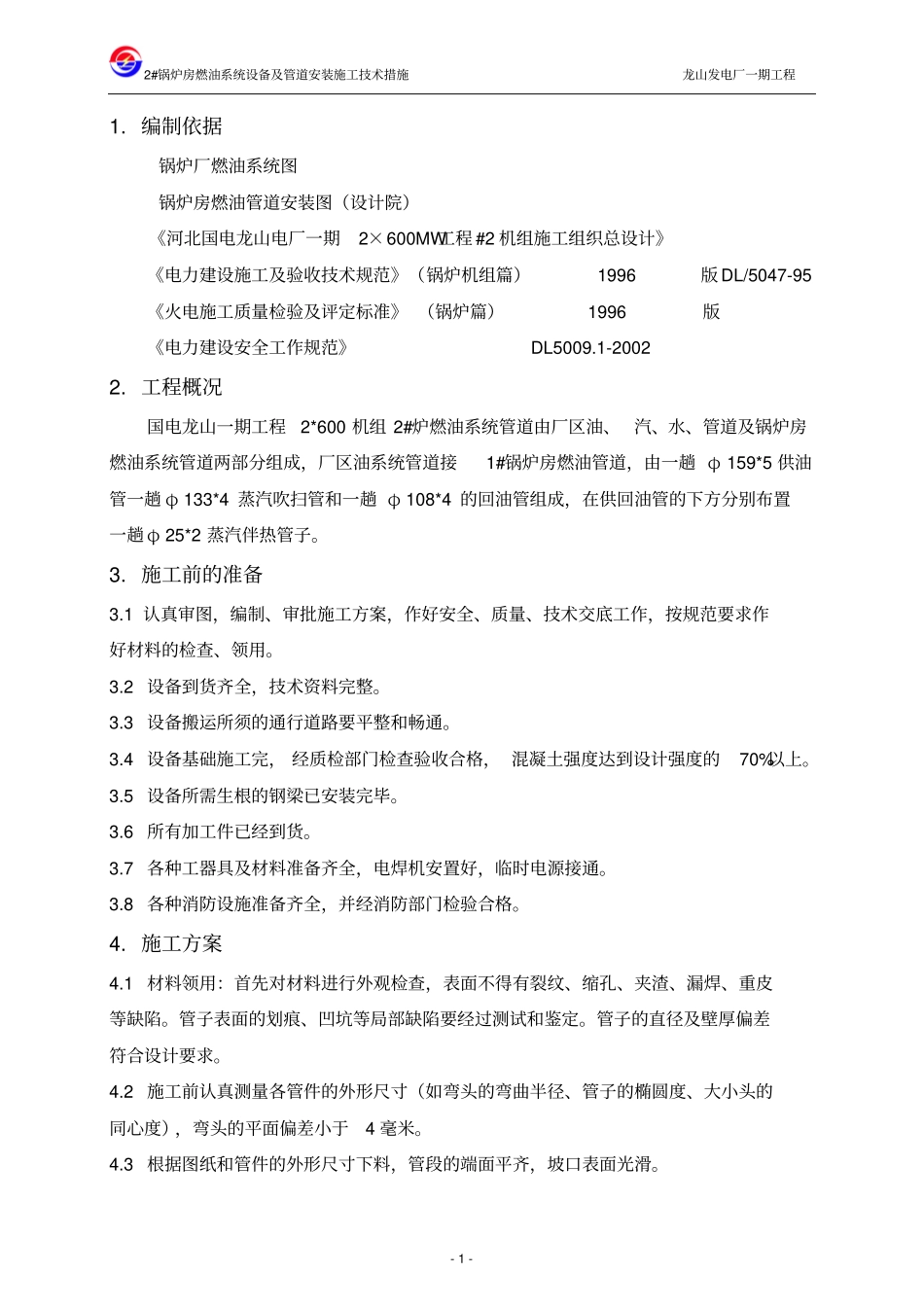

2#锅炉房燃油系统设备及管道安装施工技术措施龙山发电厂一期工程- 1 - 1. 编制依据锅炉厂燃油系统图锅炉房燃油管道安装图（设计院）《河北国电龙山电厂一期2×600MW工程 #2 机组施工组织总设计》《电力建设施工及验收技术规范》（锅炉机组篇） 1996版 DL/5047-95 《火电施工质量检验及评定标准》 （锅炉篇） 1996版《电力建设安全工作规范》 DL5009.1-2002 2. 工程概况国电龙山一期工程2*600 机组 2#炉燃油系统管道由厂区油、 汽、水、管道及锅炉房燃油系统管道两部分组成，厂区油系统管道接1#锅炉房燃油管道，由一趟 φ 159*5 供油管一趟 φ 133*4 蒸汽吹扫管和一趟 φ 108*4 的回油管组成，在供回油管的下方分别布置一趟 φ 25*2 蒸汽伴热管子。3. 施工前的准备3.1 认真审图，编制、审批施工方案，作好安全、质量、技术交底工作，按规范要求作好材料的检查、领用。3.2 设备到货齐全，技术资料完整。3.3 设备搬运所须的通行道路要平整和畅通。3.4 设备基础施工完， 经质检部门检查验收合格， 混凝土强度达到设计强度的70%以上。3.5 设备所需生根的钢梁已安装完毕。3.6 所有加工件已经到货。3.7 各种工器具及材料准备齐全，电焊机安置好，临时电源接通。3.8 各种消防设施准备齐全，并经消防部门检验合格。4. 施工方案4.1 材料领用：首先对材料进行外观检查，表面不得有裂纹、缩孔、夹渣、漏焊、重皮等缺陷。管子表面的划痕、凹坑等局部缺陷要经过测试和鉴定。管子的直径及壁厚偏差符合设计要求。4.2 施工前认真测量各管件的外形尺寸（如弯头的弯曲半径、管子的椭圆度、大小头的同心度），弯头的平面偏差小于4 毫米。4.3 根据图纸和管件的外形尺寸下料，管段的端面平齐，坡口表面光滑。2#锅炉房燃油系统设备及管道安装施工技术措施龙山发电厂一期工程- 2 - 4.4 把管材和管件的坡口表面打磨出金属光泽，距坡口边缘15 毫米内无油、漆、锈等杂物，坡口表面无分层等缺陷。4.5 依据施工图纸参考现场具体情况确定每段管子的长度、开孔处，在正式就位之前将开孔加工完成，清除管内铁屑、熔渣、氧化铁等二次性杂物后正式就位焊接。4.6 管道与阀门联接。阀门和凹凸法兰均匀紧为一体，磨口对接。平焊法兰管端深入法兰量为法兰厚度的2/3 ，管道水平或垂直达到要求后方可焊接。焊接完之后将阀门卸下焊接法兰内部焊缝，安装密封垫圈。 （此法焊接仅限于平焊法兰）4.7 水平管道与垂直管道对接要在水平管道...
